WDGA 36E IO-Link
磁性绝对值编码器, IO-Link WDGA 36E,
空心轴（盲孔）, 外径：Ø 36mm
16位/43位 单圈/多圈;
空心轴（盲孔）: Ø 12,14或15mm;
带紧定套 : Ø 7, 8, 9.525 (3/8"), 10mm, 12.7mm (1/2");
智能传感器配置文件 (SSP)
二进制代码
Illustration similar
特点
- EnDra®技术：免维护、无污染
- IO-Link, 多圈或者单圈
- 智能传感器配置文件 (SSP)
- 单圈/多圈（16位/43位）
- 具备32位处理器的前瞻性技术
- LED指示运行状态以及异常信息
- 电源监控功能
- 带回滞功能的位置和速度凸轮开关
产品详细说明
法兰
空心轴（盲孔）
外壳
Ø 36 mm
不锈钢
分辨率
单圈分辨率
65,536步/圈 (16位)
多圈分辨率最大达32位
高精度可达高达43位

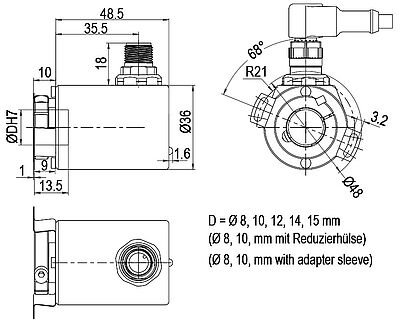

轴径
Ø 7 mm
说明: 使用空心轴套管
最小插入深度: 10 mm
最大插入深度: 14.5 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N
说明: 使用空心轴套管
最小插入深度: 10 mm
最大插入深度: 14.5 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N
Ø 8 mm
说明: 使用空心轴套管
最小插入深度: 10 mm
最大插入深度: 14.5 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N
说明: 使用空心轴套管
最小插入深度: 10 mm
最大插入深度: 14.5 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N
Ø 10 mm
说明: 使用空心轴套管
最小插入深度: 10 mm
最大插入深度: 14.5 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N
说明: 使用空心轴套管
最小插入深度: 10 mm
最大插入深度: 14.5 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N
Ø 12 mm
最小插入深度: 10 mm
最大插入深度: 14.5 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N
最小插入深度: 10 mm
最大插入深度: 14.5 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N
Ø 12.7 mm [Ø 1/2"] Order No. 3Z
说明: 使用空心轴套管
最小插入深度: 10 mm
最大插入深度: 14.5 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N
说明: 使用空心轴套管
最小插入深度: 10 mm
最大插入深度: 14.5 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N
Ø 14 mm
最小插入深度: 10 mm
最大插入深度: 14.5 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N
最小插入深度: 10 mm
最大插入深度: 14.5 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N
Ø 15 mm
最小插入深度: 10 mm
最大插入深度: 14.5 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N
最小插入深度: 10 mm
最大插入深度: 14.5 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N
Ø 9.525 mm [Ø 3/8"] Order No: 4Z
说明: 使用空心轴套管
最小插入深度: 10 mm
最大插入深度: 14.5 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N
说明: 使用空心轴套管
最小插入深度: 10 mm
最大插入深度: 14.5 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N
最大运行速度
6000 rpm
供电电压
18 VDC ~ 30 VDC
消耗电流: typ. 30 mA
功耗: max. 0.6 W
消耗电流: typ. 30 mA
功耗: max. 0.6 W
工作原理
磁
工作温度
-40°C ~ +85°C
存储温度
-40°C ~ +100°C
防护等级
外壳: IP65, IP67; 主轴密封: IP65
