WDGA 58E PROFIBUS-DP (con)

磁性绝对值编码器, PROFIBUS-DP WDGA 58E
连接器或母接头
空心轴(盲孔), 法兰 Ø 58mm

14位/39位 单圈/多圈;
空心轴(盲孔):Ø 12mm, 14或15mm;
带紧定套 : Ø 6, 6.35 (1/4''), 7, 8, 9.525 (3/8''), 10毫米;
协议 PROFIBUS-DPV0/V2
设备子协议可切换,Class1,2,3,4
线驱动:电流隔离 (RS485)

数据手册
Drehgeber WDGA58E PROFIBUS-Stecke
特点
  • Endra® 技术:免维护、无污染
  • PROFIBUS,多圈或者单圈
  • 单圈/多圈(最大14位/39位)
  • 具备32位处理器的前瞻性技术
  • 双色LED指示运行状态和总线状态
  • 设备子协议可切换,Class1,2,3,4
产品详细说明
法兰
空心轴(盲孔)
外壳
Ø 58 mm
镀铬钢,磁性屏蔽
分辨率
单圈分辨率

最大16,384步/圈(14位)

多圈分辨率

最大达39位

轴径
Ø 6 mm
说明: 使用空心轴套管
轴长: 17 mm
最小插入深度: 10 mm
最大插入深度: 19 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N
Ø 6.35 mm
说明: 使用空心轴套管
轴长: 17 mm
最小插入深度: 10 mm
最大插入深度: 19 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N
Ø 7 mm
说明: 使用空心轴套管
轴长: 17 mm
最小插入深度: 10 mm
最大插入深度: 19 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N
Ø 8 mm
说明: 使用空心轴套管
轴长: 17 mm
最小插入深度: 10 mm
最大插入深度: 19 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N
Ø 9.525 mm
说明: 使用空心轴套管
轴长: 17 mm
最小插入深度: 10 mm
最大插入深度: 19 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N
Ø 10 mm
说明: 使用空心轴套管
轴长: 17 mm
最小插入深度: 10 mm
最大插入深度: 19 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N
Ø 12 mm
轴长: 17 mm
最小插入深度: 10 mm
最大插入深度: 19 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N
Ø 14 mm
轴长: 17 mm
最小插入深度: 10 mm
最大插入深度: 19 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N
Ø 15 mm
轴长: 17 mm
最小插入深度: 10 mm
最大插入深度: 19 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N
最大运行速度
6000 rpm
供电电压
10 VDC ~ 32 VDC
消耗电流: typ. 100 mA (24 VDC)
功耗: max. 2.5 W
工作温度
-40°C ~ +85°C
存储温度
-40°C ~ +100°C
防护等级
外壳: IP65, IP67; 主轴密封: IP65
须知

组态软件
Link软件下载


您需要的STEP文件没有被列出:
需要STEP文件 这里

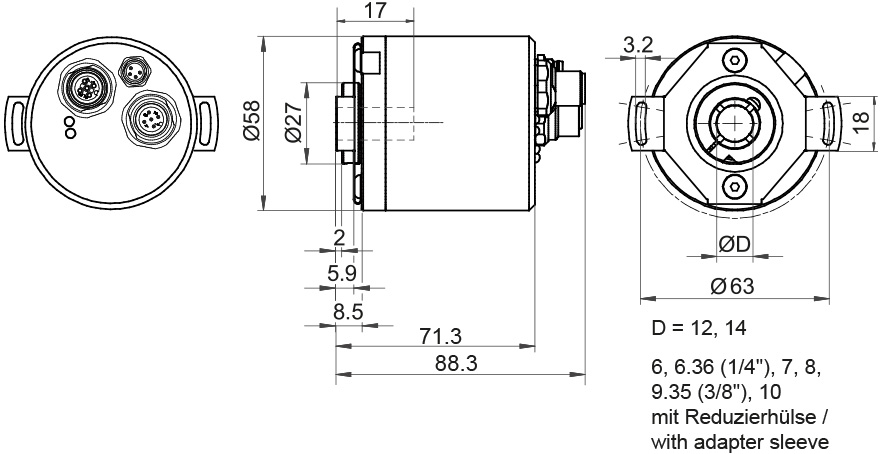

描述
DB4轴向, 1x M8, 4-pin; 1x M12, 5-pin; 1x M12, 4-pin,
分配
连接器 (A)M8x1, 4-pin
(+) Vcc1
n. c.2
GND3
GND4
母接头 (B)M12x1, 5-pin, B-coded
BUSOUT
5 V DP1
A2
负极 GND DP3
B4
n. c.5
连接器 (C)M12x1, 4-pin, B-coded
BUSIN
n. c.1
A2
n. c.3
B4
WDGWA10M06 Drehgeber encoder Wellenadapter shaft adapter
WDGWA10M06

轴适配器 M6 WDGWA10M06

可用于空心轴通孔编码器和空心轴盲孔编码器Ø 10 mm,
或联轴器直径10mm时,
M6线

WDGWA10M08 Drehgeber Wellenadapter
WDGWA10M08

轴适配器 M8 WDGWA10M08

可用于空心轴通孔编码器和空心轴盲孔编码器Ø 10 mm,
或联轴器直径10mm时,
M8线

WDGWA10M10 Drehgeber Wellenadapter
WDGWA10M10

轴适配器 M10 WDGWA10M10

可用于空心轴通孔编码器和空心轴盲孔编码器Ø 10 mm,
或联轴器直径10mm时,
M10线

WDGWA10M12 Drehgeber Wellenadapter
WDGWA10M12

轴适配器 M12 WDGWA10M12

可用于空心轴通孔编码器和空心轴盲孔编码器Ø 10 mm,
或联轴器直径10mm时,
M12线

WDGWA10M14 Drehgeber Wellenadapter
WDGWA10M14

轴适配器 M14 WDGWA10M14

可用于空心轴通孔编码器和空心轴盲孔编码器Ø 10 mm,
或联轴器直径10mm时,
M14线

WDGWA10M16 Drehgeber Wellenadapter
WDGWA10M16

轴适配器 M16 WDGWA10M16

可用于空心轴通孔编码器和空心轴盲孔编码器Ø 10 mm,
或联轴器直径10mm时,
M16线

WDGWA10M20 Drehgeber Wellenadapter
WDGWA10M20

轴适配器 M20 WDGWA10M20

可用于空心轴通孔编码器和空心轴盲孔编码器Ø 10 mm,
或联轴器直径10mm时,
M20线

WDGHA12XX Reduzierhuelse Drehgeber
WDGHA12

用于内径Ø 12mm的空心轴轴套

可用于空心轴通孔编码器WDGI 58H和空心轴盲孔编码器WDGI 58E、WDGA 58E
