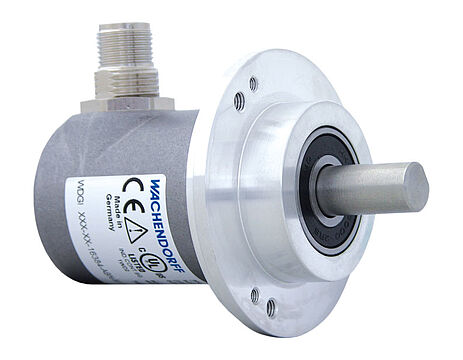

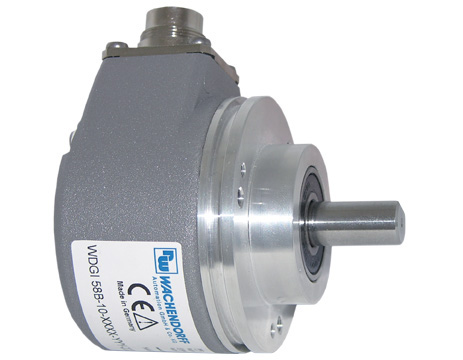

增量实心轴编码器,
多达 16384 ppr，
夹紧法兰：Ø 58mm
轴：Ø6mm, Ø8mm, Ø3/8" (9.525mm), Ø10mm,
防护等级：多达整体IP67,
波形：方波
工作原理: 磁性
- 坚固的工业标准编码器
- 防护等级达IP67，轴防护IP65
- 极高的机械和电气安全性能
- 可选择：工作温度-40 °C~ +85 °C的型号, 整体防护达IP67的型号, 压力补偿隔膜
说明: 建议: 注意: AAO=整体防护IP67
轴长: 12 mm
轴允许最大负载径向: 125 N
轴允许最大负载轴向: 120 N
说明: 建议: 注意: AAO=整体防护IP67
轴长: 19 mm
轴允许最大负载径向: 125 N
轴允许最大负载轴向: 120 N
说明: 建议: 注意: AAO=整体防护IP67
轴长: 20 mm
轴允许最大负载径向: 220 N
轴允许最大负载轴向: 120 N
轴长: 20 mm
轴允许最大负载径向: 220 N
轴允许最大负载轴向: 120 N
消耗电流: typ. 40 mA
环境参数
ESD (DIN EN 61000-4-2):
8 kV
Burst (DIN EN 61000-4-4):
2 kV
包括EMC:
DIN EN 61000-6-2
DIN EN 61000-6-3
Vibration:
(DIN EN 60068-2-6)
50 m/s2 (10 Hz~2000 Hz)
Shock:
(DIN EN 60068-2-27)
1000 m/s2 (6 ms)
Electrial Safety:
符合DIN VDE 0160
Customs information
Customs tariff number:
90318020
Country of origin:
Germany
| 描述 | ABN带反向信号 | |
|---|---|---|

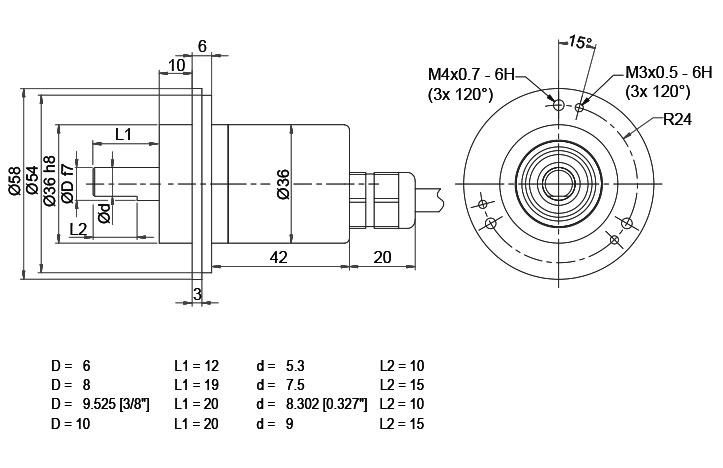

| L2 | 轴向, 屏蔽线与编码器外壳连接 | ● |
| L2 | L2 | |
| 电路 | N35 | M35 |
| 负极 GND | 白色 | 白色 |
| 正极 (+) Vcc | 棕色 | 棕色 |
| A | 绿色 | 绿色 |
| B | 黄色 | 黄色 |
| N | 灰色 | 灰色 |
| - | - | - |
| A 反向 | - | 红色 |
| B 反向 | - | 黑色, (ACA:蓝色) |
| N 反向 | - | 紫色 |
| 屏蔽 | 多股绞合线 | 多股绞合线 |
| 描述 | ABN带反向信号 | |
|---|---|---|

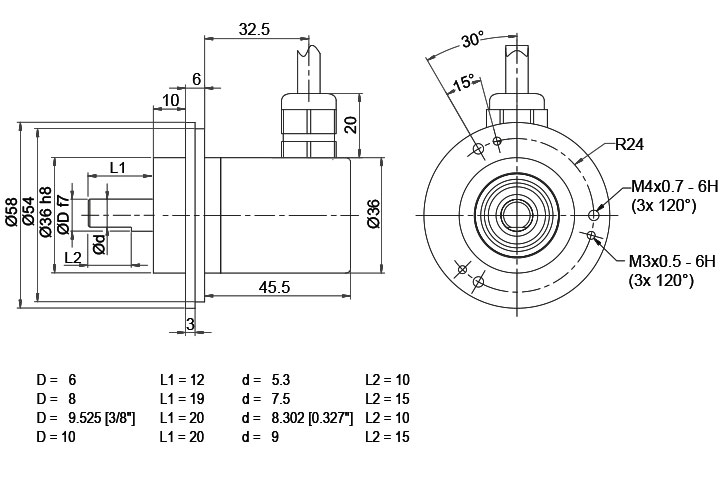

| L3 | 径向, 屏蔽线与编码器外壳连接 | ● |
| L3 | L3 | |
| 电路 | N35 | M35 |
| 负极 GND | 白色 | 白色 |
| 正极 (+) Vcc | 棕色 | 棕色 |
| A | 绿色 | 绿色 |
| B | 黄色 | 黄色 |
| N | 灰色 | 灰色 |
| - | - | - |
| A 反向 | - | 红色 |
| B 反向 | - | 黑色, (ACA:蓝色) |
| N 反向 | - | 紫色 |
| 屏蔽 | 多股绞合线 | 多股绞合线 |
| 描述 | ABN带反向信号 | |
|---|---|---|

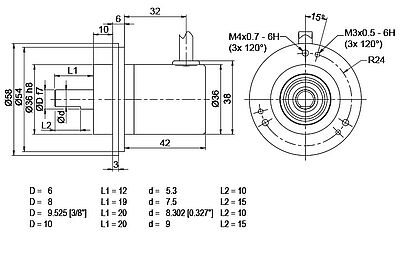

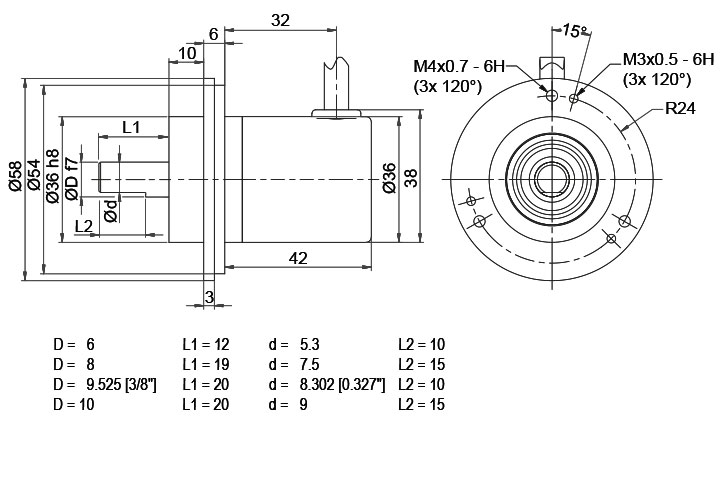

| K1 | 径向, 屏蔽线未与编码器外壳连接 (IP40) | ● |
| K1 | K1 | |
| 电路 | N35 | M35 |
| 负极 GND | 白色 | 白色 |
| 正极 (+) Vcc | 棕色 | 棕色 |
| A | 绿色 | 绿色 |
| B | 黄色 | 黄色 |
| N | 灰色 | 灰色 |
| - | - | - |
| A 反向 | - | 红色 |
| B 反向 | - | 黑色 |
| N 反向 | - | 紫色 |
| 屏蔽 | 多股绞合线 | 多股绞合线 |
| 描述 | ABN带反向信号 | |
|---|---|---|

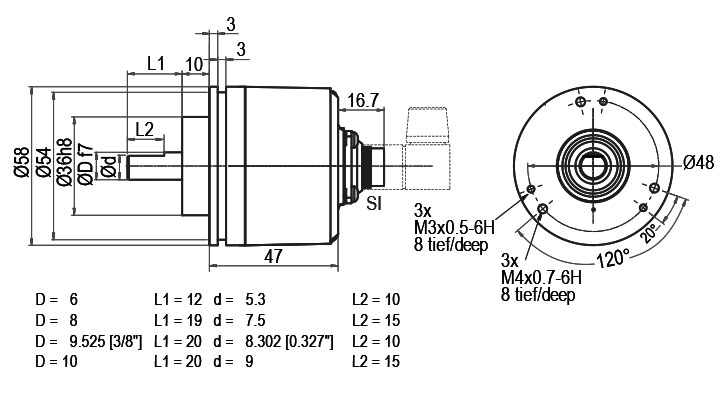

| SI5 | 轴向, 5-pin, 连接器与编码器外壳连接 | - |
| SI6 | 轴向, 6-pin, 连接器与编码器外壳连接 | - |
| SI8 | 轴向, 8-pin, 连接器与编码器外壳连接 | ● |
| SI12 | 轴向, 12-pin, 连接器与编码器外壳连接 | ● |
您需要的STEP文件没有被列出：
需要STEP文件 这里
| 描述 | ABN带反向信号 | |
|---|---|---|
| SH5 | 径向, 5-pin, 连接器与编码器外壳连接 | - |
| SH6 | 径向, 6-pin, 连接器与编码器外壳连接 | - |
| SH8 | 径向, 8-pin, 连接器与编码器外壳连接 | ● |
| SH12 | 径向, 12-pin, 连接器与编码器外壳连接 | ● |
| 描述 | ABN带反向信号 | |
|---|---|---|

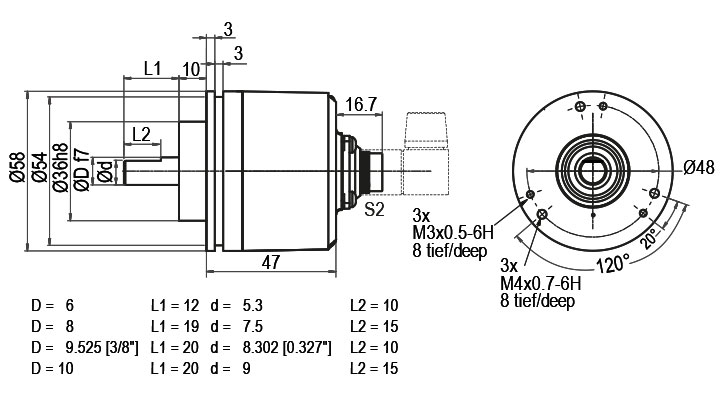

| S2 | 轴向, 7-pin, 连接器与编码器外壳连接 | - |
| 描述 | ABN带反向信号 | |
|---|---|---|

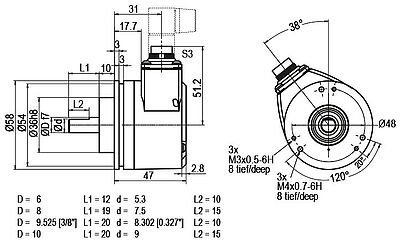

| S3 | 径向, 7-pin, 连接器与编码器外壳连接 | - |
| 描述 | ABN带反向信号 | |
|---|---|---|
| S4 | 轴向, 12-pin, 连接器与编码器外壳连接 | ● |
| 描述 | ABN带反向信号 | |
|---|---|---|

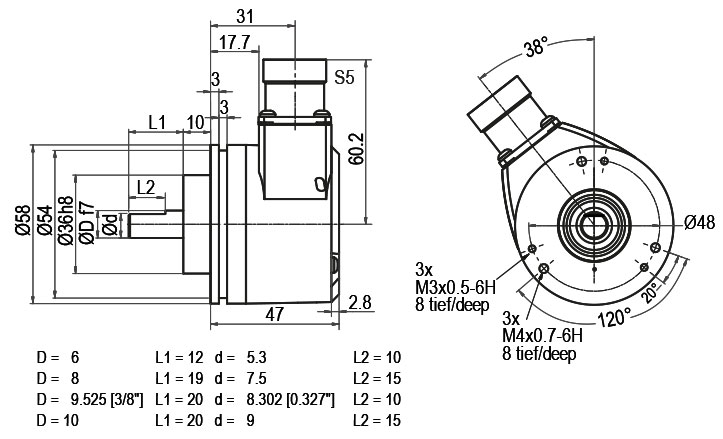

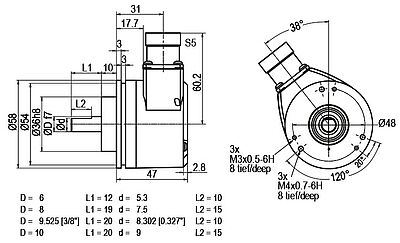

| S5 | 径向, 12-pin, 连接器与编码器外壳连接 | ● |
| 描述 | ABN带反向信号 | |
|---|---|---|
| S4R | 轴向, 12-pin, 连接器与编码器外壳连接 | ● |
| 描述 | ABN带反向信号 | |
|---|---|---|
| S5R | 径向, 12-pin, 连接器与编码器外壳连接 | ● |
| 描述 | ABN带反向信号 | |
|---|---|---|
| SB5 | 轴向, 5-pin, 连接器与编码器外壳连接 | - |
| SB8 | 轴向, 8-pin, 连接器与编码器外壳连接 | ● |
| 描述 | ABN带反向信号 | |
|---|---|---|

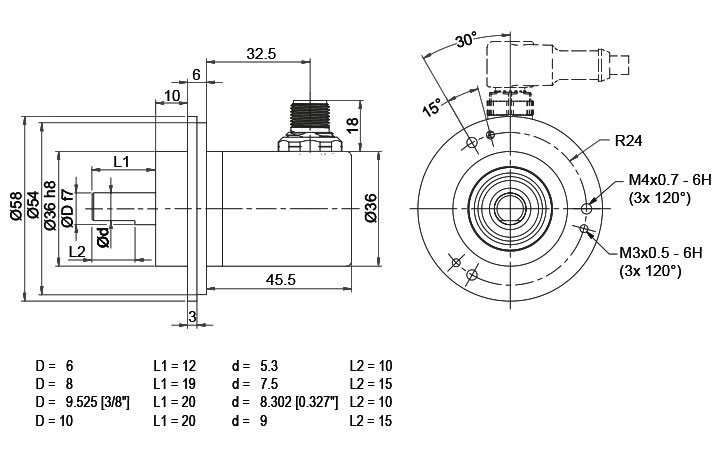

| SC5 | 径向, 5-pin, 连接器与编码器外壳连接 | - |
| SC8 | 径向, 8-pin, 连接器与编码器外壳连接 | ● |
1-16384 PPR
WDGI 58B绝对值编码器可以提供整体防护IP67的型号。
(full IP67 only connection SB, SC, L2 or L3 version; not cable connection K1 = IP40).
最大转速： 3500 rpm
轴允许最大负载： 轴向100N;径向110N
启动力矩： 常温下大约4Ncm
WDGI 58B实心轴编码器也可以选用带压力补偿隔膜的型号。
该功能可有效阻止水分在高空气
湿度的环境下从外部进入编码器。
IP67防护等级，工作温度范围和耐盐雾腐蚀性的功能都得到了保留，
耐化学腐蚀和溶剂符合DIN EN ISO 2812-1.
请在标准订货型号后加上三位数字来指定需要的电缆长度，单位为分米.
举例: 5 m 电缆 = 050
The future of steel production with smart sensor technology.
Download (1.51 MB)
安装角MW58B
适用于增量编码器WDGI 58B, 58K, 58D, 58N, WDG 58T和磁性绝对值编码器WDGA58B, WDGA58D
波纹管联轴器 BK29
用于与轴直径6毫米，8毫米，10毫米或12毫米*编码器。
Max. offset of shafts radial: ± 0,25 mm or ± 0,30 mm*
Torsion spring stiffness: 150 Nm/rad or 130 Nm/rad*
弹性联轴器 DSK29
用于与轴直径6毫米，8毫米或10毫米编码器。
No moving parts, thermally and electrically insulating, smooth running, maintenance-free.
Good resistance to
Gasoline, oil, benzene, toluene, aromatic and non aromatic hydrocarbons, alcohols, glycols, solvents and many chemicals.
弹性联轴器 DSK38
用于与轴直径6毫米，8毫米，10毫米或12毫米编码器。
No moving parts, thermally and electrically insulating, smooth running, maintenance-free.
Good resistance to
Gasoline, oil, benzene, toluene, aromatic and non aromatic hydrocarbons, alcohols, glycols, solvents and many chemicals.
弹性联轴器 DSK48
用于与轴直径10毫米，12毫米或14毫米编码器。
No moving parts, thermally and electrically insulating, smooth running, maintenance-free.
Good resistance to
Gasoline, oil, benzene, toluene, aromatic and non aromatic hydrocarbons, alcohols, glycols, solvents and many chemicals.
弹簧杆适合轴编码器 58B, 58D, 58K, 58N 和 58T
弹簧杆适合轴编码器 58B, 58D, 58K, 58N 和 58T
弹簧杆适合轴编码器 58B, 58D, 58K, 58N 和 58T
用于长度测量
STEP download WDGMA10000_A
STEP download WDGMA10000_B
STEP download WDGMA10000_C
Linear equilization shaft encoder holder for encoder types 58B, 58D, 58K, 58N and 58T
for lenght determination
测量轮 MR150GR06
周长150mm,
面：: O-ring 3,5 mm, material NBR70
应用领域：Wood, metal, conveyor belts, paper, textiles.
用于与轴直径6毫米编码器
测量轮 MRA200KR
周长200mm,
面：金属，滚花
应用领域： 纸板，木材，纺织品，橡胶，软塑料。
用于与轴直径6毫米,10毫米或12毫米编码器。
测量轮 MRA200KH
周长200mm,
面：塑料（聚氨酯，平稳）
应用领域：纸板，木材，软塑料，纺织，皮革，造纸，线材，型材，脂润滑金属，油漆表面。
用于与轴直径6毫米,10毫米或12毫米编码器。
测量轮 MRA200NG
周长200mm,
面：塑料（聚氨酯，橡胶防滑钉）
应用领域：塑料，纸张，纸板，木材，纺织品，羊毛，地毯，电缆测量。
用于与轴直径6毫米,10毫米或12毫米编码器。
测量轮 MR200KG
周长200 mm,
面：塑料（的Hytrel，有凹槽）
应用领域：塑料，油漆表面，纸张，纸板，木材，金属，纺织品。
用于与轴直径6毫米或10毫米编码器。
测量轮 MRA200KG
周长200 mm,
面：塑料（聚氨酯，有凹槽）
应用领域：油漆表面，塑料，纸张，纸板，木材，纺织品，玻璃，地板。
用于与轴直径6毫米,10毫米或12毫米编码器。
测量轮 MRA500KH
周长500mm,
面：塑料（聚氨酯，平稳）
应用领域：纸板，木材，软塑料，纺织，皮革，造纸，线材，型材，脂润滑金属，油漆表面。
用于与轴直径10毫米或12毫米编码器。
测量轮 MR500KV
周长500mm,
面：塑料（的Vulkollan®，平稳）
应用领域：纸，纸板，电缆，脱脂的金属，粗糙的木头，塑料，线材。
编码器轴Ø10毫米
测量轮 MRA500NG
周长500mm,
面：塑料（聚氨酯，橡胶防滑钉）
应用领域：纸板的，木材，塑料，地毯，粗糙的纺织品，电缆测量，纸张，羊毛。
用于与轴直径10毫米或12毫米编码器。
测量轮 MRA200GR10
周长：200 毫米、
衬里： 3.5 毫米宽 O 型圈，材料 NBR70
应用范围 木材、涂漆表面、纸张、塑料。
适用于带直径 10 mm 轴的旋转编码器。
