WDGA 36E CANopen
磁性绝对值编码器, CANopen WDGA 36E,
空心轴（盲孔）, 外径：Ø 36mm
16位/43位 单圈/多圈;
空心轴（盲孔）：Ø 6mm, Ø 1/4";
遵循CiA 301通信协议
编码器 CiA 406 V3.2 Class C2 设备协议;
二进制代码
Illustration similar
特点
- CANopen
- 遵循CiA 301通信协议
- 编码器 CiA 406 V3.2 Class C2 设备协议 - 状态指示灯（CIA303-3）
- 客户端软件中的标准设置可以通过LSS（CiA 305）和SDO协议进行修改，如PDOs，比例，心跳协定，节点ID，波特率等。
产品详细说明
法兰
空心轴（盲孔）
外壳
Ø 36 mm
不锈钢
分辨率
单圈分辨率
65,536步/圈 (16位)
多圈分辨率最大达32位
高精度可达高达43位
轴径
Ø 6 mm
最小插入深度: 8 mm
最大插入深度: 17 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N
最小插入深度: 8 mm
最大插入深度: 17 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N
Ø 6.35 mm
最小插入深度: 8 mm
最大插入深度: 17 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N
最小插入深度: 8 mm
最大插入深度: 17 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N
最大运行速度
12000 rpm
供电电压
4.75 VDC ~ 32 VDC
消耗电流: typ. 50 mA
功耗: max. 0.5 W
消耗电流: typ. 50 mA
功耗: max. 0.5 W
工作原理
磁
工作温度
-40°C ~ +85°C
存储温度
-40°C ~ +100°C
防护等级
外壳: IP65, IP67; 主轴密封: IP65; 电缆的型号 L1: IP40, K6: IP20
须知
| 描述 | |
|---|---|

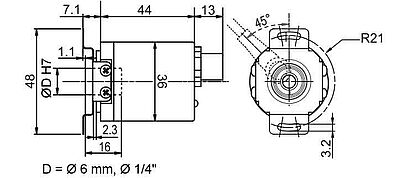

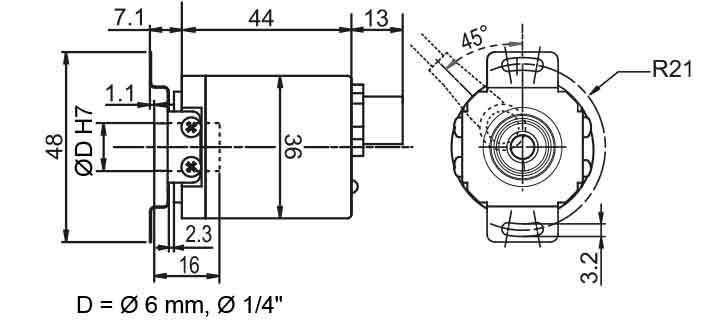

| CB5 | 轴向, 5-pin, 屏蔽线与编码器外壳连接 |
| 描述 | |
|---|---|

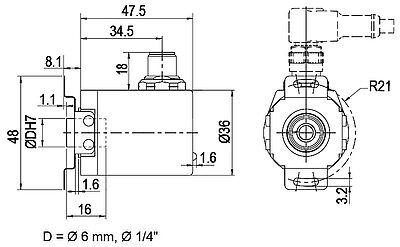

| CC5 | 径向, 5-pin, 屏蔽线与编码器外壳连接 |
| 描述 | |
|---|---|

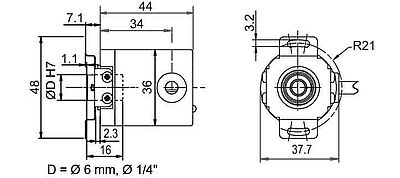

| L1 | 径向, 屏蔽线与编码器外壳连接 (IP40) |
分配
| (+) Vcc | 棕色 |
| GND | 白色 |
| CANHigh | 绿色 |
| CANLow | 黄色 |
| CANGND/屏蔽 | 屏蔽线 |
| 描述 | |
|---|---|
| L2 | 轴向, 屏蔽线与编码器外壳连接 |
分配
| (+) Vcc | 棕色 |
| GND | 白色 |
| CANHigh | 绿色 |
| CANLow | 黄色 |
| CANGND/屏蔽 | 屏蔽线 |
| 描述 | |
|---|---|
| L3 | 径向, 屏蔽线与编码器外壳连接 |
分配
| (+) Vcc | 棕色 |
| GND | 白色 |
| CANHigh | 绿色 |
| CANLow | 黄色 |
| CANGND/屏蔽 | 屏蔽线 |
| 描述 | |
|---|---|

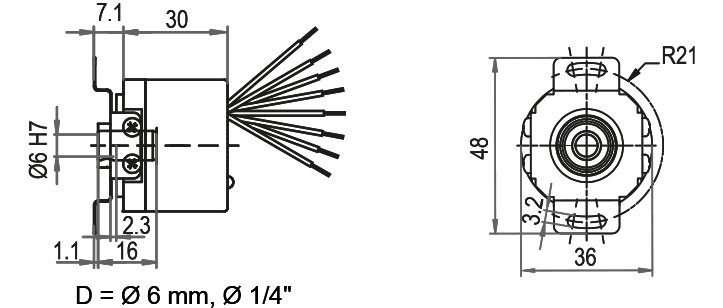

| K6 | 轴向, 屏蔽线未与编码器外壳连接 |
分配
| (+) Vcc | 棕色 |
| GND | 白色 |
| CANHigh | 绿色 |
| CANLow | 黄色 |
| CANGND/屏蔽 | 灰色 |
Motor feedback installation solutions with EnDra® Technology
...to be directly installed in motors.
Download (1.39 MB)
Handout Absolute encoders WDGA
- Absolute encoders with flange Ø 36 mm / Ø 58 mm
- Single-/Multiturn (16/43 bit)
- Ground-breaking technology 32 Bit processor
- Very high shaft loading, IP67
- EnDra® Multiturn technology: No gears, no battery
- QuattroMag® Singleturn technology: High precision +/- 0,0878°
Download (1.33 MB)
Short-Catalogue Encoders and systems
- Incremental and absolute encoders
- Digital shaft copying
- Made in Germany
- Motorfeedback
- Position Measurement Systems
Download (4.29 MB)
EDS file
EDS file for encoder absolute WDGA singleturn, CANopen.
By downloading and using software and apps
from this homepage, I agree to the GTC and
the supplementary software clause.
Download (19.88 KB)
EDS file
EDS file for encoder absolute WDGA multiturn, CANopen.
By downloading and using software and apps
from this homepage, I agree to the GTC and
the supplementary software clause.
Download (19.90 KB)
WDGA 36E CANopen绝对值编码器也可以提供集成了120欧姆终端电阻的型号。
