为变频驱动器定制的安装套件

  • 一套即能满足所有需求——最小的投入,最大的效益
  • 易于安装在各种规格的电机轴上
  • 灵活且坚固
  • 满足现代化改造和服务要求的成本效益极佳的解决方案
  • 编码器自带15m电缆

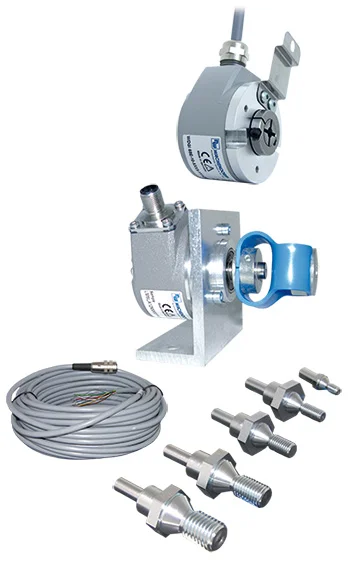

带有实心轴或空心轴编码器的安装套件
...任何时候都能适用!

  • 轴适配器装置:M8,M10,M12,M16和M20
  • HTL, TTL和sine输出
  • 直流 10 VDC至30 VDC,整体连接保护
  • 1024 ppr, 2046 ppr, 4096 ppr (TTL/HTL); 1024 ppr, 2014 ppr (1 Vpp)

用于安装在电机上

增量空心轴编码器用于驱动电机,尤其是在电梯行业,工程机械和风电行业。

直接控制的驱动电机只有在额定速度下才能达到最优的工作状态。当电机开始运行,为了产生一个合适的扭矩水平,在电机中使用了特殊的开关(例如 Y- Δ转换开关)。

通过使用变频器,当电机开始转动,在较宽的速度范围内,确定扭矩可以被更有效地使用。

为了能使旧电机配合变频器使用,需要加一个增量编码器来检测电机转速,通常将其安装于电机轴末端。

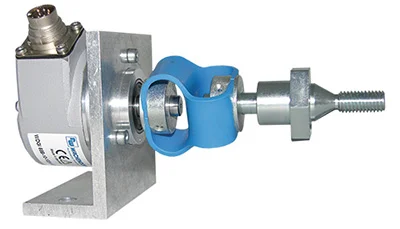

通过带螺纹的轴适配器可以在编码器和电机轴之间创建一个机械联接。根据编码器的设计,轴适配器可以被直接,或者通过一个弹性的双环联轴器连接到编码器。Wachendorff的安装套件为您提供了最高程度的灵活性。除了编码器外,此安装套件还包含了带有螺纹的轴适配器和一根随时可用的连接电缆。用于实心轴编码器的安装套件还包括了安装支架和双环联轴器。

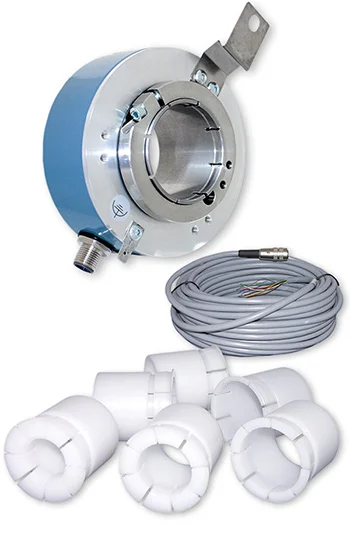

为变频驱动器定制的安装套件WDGAK100K

...灵活的、通用的;最小的投入,最大的效益



一套满足所有需求:
  • 安装于电机的坚固且极其平滑的空心轴编码器
  • 45mm孔径空心轴通孔
  • 均衡的不锈钢夹紧环用于平稳运行
  • 适配器套管:42 mm,40 mm,38 mm,32 mm,30 mm和25 mm
  • 简化和绝缘
  • 直流 10 VDC~30 VDC,整体连接保护
  • 易于安装
  • 1024 ppr, 2046 ppr, 4096 ppr (TTL/HTL); 1024 ppr, 2014 ppr (1 Vpp)
  • 编码器自带15m电缆


高破坏强度——长使用寿命

增量空心轴编码器用于驱动电机,尤其是在电梯行业,工程机械和风电行业。

作为一项预防措施,在周期性的服务间隔内,保修人员需要更换重要的机械和电气元件。工厂操作工的一个最重要的需求,就是保持服务间隔越短越好。

使用了WDG 100K安装套件后,由于空心轴孔径和套管以及连接电缆有多种尺寸可选,不但可以用于服务间隔,而且还可以用于不在计划内的服务需求。

由于这些绝缘套管是由塑料制成的,因此在防护轴电流的登记上因绝缘效果而得到了增强。

适当的套管可以很简单地剪短安装进WDG 100K的空心轴中,意味着它不会丢失,编码器用夹紧环固定在电机轴上。密封条可以提供电机外壳的支撑和保持编码器外壳安全地在适当的位置。



对于最重要的变频器制造商,Wachendorff会应客户要求预先在电缆上做好匹配的接口。
