作为一个应用中很小的一个元件,几十年来我们的编码器和系统一直提供着可靠的脉冲,我们想给您介绍一些应用我们设备的想法,并着重解说一些参考例子。

我们的客户已经选择了Wachendorff编码器和系统,因为该产品就是为了在最恶劣的环境中使用而开发并生产的。

在下面的例子中,我们会告诉您一些具体的应用,并描述在应用中产生的改变,以及使用本公司产品的论点。



质量控制方面的速度测量

应用与改进
  • 制造塑料薄膜的过程中,使用工业照相机精确定位薄膜上可能存在的缺陷
  • 直接检测缺陷
  • 精确识别有缺陷的区域 - 从而控制废料



优点和好处
  • IP67高防护等级:即使是在工业环境下也总是可靠的
  • 由弹簧杆、防滑测量轮和WDG编码器组成的完整系统:安装简单
  • 高分辨率:更精确的速度测量
Quality control
Quality control

Speed measurement during optoelectronic quality control.

Download (310 KB)

可用于位置反馈的拉绳编码器

应用与改进
  • 塑料加工的工具测试
  • 2个拉绳编码器确保两个液压缸保持平行,且压板在一条直线上移动。
  • 不损坏模具的完整最终测试。





优点和好处
  • 高度灵活的系统:快速安装
  • 至少125ppr/mm:测量精度高
  • 至少1百万次循环,IP67:牢固耐用,具有超长使用寿



Quality testing
Quality testing

Draw-wire system for position feedback

Download (346 KB)



持续不断的质量保证

应用与改进
  • 精确设置的边缘
  • 最高的处理速度
  • 精确的旋转运动
  • 飞速的材料变化
  • 定制的解决方案



优点和好处
  • 减少浪费
  • 提高生产质量
  • 很容易在现有的CANopen总线来实现WDGA
Web-processing industry
Web-processing industry

Quality assurance in the ongoing process

Download (346 KB)



汽车刹车片的应力仿真分析

应用与改进
  • 高精测量速度和转速
  • 最高负载能力



优点和好处

在恶劣环境下WDGA也能可靠工作:

  • 极端温度变化
  • 振动
  • 交替的主轴负载
Test rig
Test rig

Exact brake load simulation

Download (316 KB)

Encoder as reference sensor

应用与改进
  • Reference speed
  • High resolution measurement
  • Customized protocol



优点和好处
  • Easy integration
  • Compact and robust
Anwendungsbericht Prüfstandbau - Application report Test Bench
Test Bench

WDGA absolute encoder as reference sensor

Download (868 KB)



长期运送污水

应用与改进
  • 污水处理厂的废物被干燥处理然后运走。
  • 污水输送机的速度需要被控制。
  • 温度稳定性和抗氨性也很重要。
  • 用高压清洗机频繁清洗。



优点和好处
  • WDG58V:不锈钢编码器,内部采用双轴承连接;适于在恶劣环境下长期可靠的测量, - 即使在极端的工作条件下也没问题。
  • 更长的系统使用寿命意味着更少的停机时间。



可靠的控制旋转和伸缩的支架

应用与改进
  • 通过冗余信号保证安全
  • 监控旋转速度,倾斜和角度



优点和好处
  • 通过CANopen实现可靠的通信
  • EnDra®多圈技术:免维护,无磨损。
  • 高防护等级
  • 安全位置监控
Cranes and Work Platforms
Cranes and Work Platforms

Reliable control of swivelling and telescoping outriggers

Download (462 KB)

编码器确保最大程度地方便用户

应用与改进
  • 增量编码器直接集成到一个凸轮装置里
  • 减少元器件
  • 记录各个凸轮之间的位置信息
  • 设备更安全





优点和好处
  • IP67,温度范围宽:使用寿命长,即使在恶劣的室外条件下也能可靠使用
  • 定制的解决方案:完全合适的编码器,适合每种应用



Cranes and construction
Cranes and construction

The use of encoders in the construction of cranes

Download (270 KB)



精确的移动

应用与改进
  • 精确旋转和升降运动
  • 速度匹配
  • 定制
  • 质量可靠



优点和好处
  • 节省空间的编码器设计
  • 无磨损,免维护
  • 准时交货
  • 由于紧凑的设计,非常容易实施

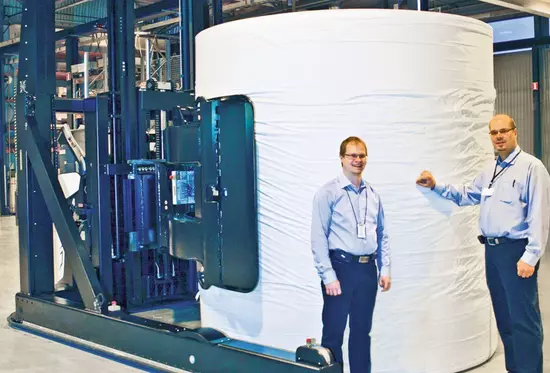

Automated guided vehicle
Automated guided vehicle

Precise movements

Download (335 KB)



场地全自动清洗

应用与改进
  • 节省时间和费用
  • 清洁和保养精确到毫米



优点和好处
  • 用CANopen通讯
  • 最小空间要求,无磨损
  • 牢固和精确
Mobile cleaning machines
Mobile cleaning machines

Fully-automatic hall cleaning

Download (412 KB)



精确到毫米的道路标记

应用与改进
  • 高精度测量速度、距离,并检测行车道油漆消耗的最佳应用
  • 标记材料更统一的应用
  • 更精确的几何尺寸
  • 减少材料的使用



优点和好处
  • 最大连续400N轴向和径向的轴承负荷 :可以使用多年
  • IP 67高防护等级:可以在任何天气中使用
  • 耐振动:直接在轮胎上,在路上测量
Construction vehicles
Construction vehicles

Roadmarking with millimetre accuracy
with Wachendorff encoders

Download (361 KB)

Continuous automation with robust CANopen encoder WDGA

应用与改进
  • Perfect target reliability
  • Optimize speed
  • Consistent automation
  • Galvanically isolated CANopen communication
  • Operational safety and durability



优点和好处
  • EnDra ® multi-turn technology: maintenance and wear-free
  • QuattroMag ® single turn technology: highest accuracy and dynamics
  • Large working temperature range
  • High degree of protection IP67 all around
  • Safe position monitoring
  • Maximum bearing loads axially and radially
Tiefbauarbeiten - Civil and underground engineering
Civil and underground engineering

Continuous automation with robust CANopen encoder WDGA

Download (1.34 MB)

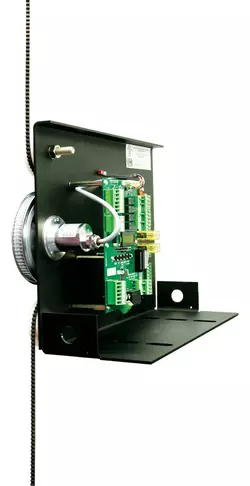

皮带测量系统可测量高达120米的高度

应用与改进
  • 在发电站里,使用块状皮带为电梯控制器精确测量电梯轿厢的速度和位置。
  • 更高的定位精度,准确停靠在各楼层。
  • 对运行速度的持久测量



优点和好处
  • 自引导的块状皮带:世界上最安静的履带系统,防滑。
  • 速度高达4m/s,测量高度高达120m:适用于几乎所有的应用。
  • 坚固的皮带和智能安装组件:操作方便,快速安装。
  • SSI,CANopen,CANopen Lift和增量信号:适用于所有的控制器 。
Elevator
Elevator

Aiming high with Silent Move

Download (362 KB)

改造现有的曳引机

应用与改进
  • 对一个烟囱上的电梯进行现代化改造,旧曳引机得以保留,但控制系统升级到了最新标准 。
  • 把曳引机装在烟囱顶部距离控制系统约220米处,控制系统可以安装在地下室以便其受到保护 。





优点和好处
  • 1 Vpp的sin/cos信号用于控制电梯轿厢在220米的范围内运动:高分辨率信号也能可靠地远距离传输 。



Elevator construction
Elevator construction

Transmitting signals reliably over 220 m

Download (395 KB)



控制器的反馈能确保耐用性

应用与改进
  • 通过测量齿轮马达的旋转速度并输出给变频器,来实现对电梯对于升降速度的精确控制。
  • 最佳的安装空间位于手轮和曳引机之间。
  • 电梯平稳加速,轻缓地运行到下一楼层。



优点和好处
  • 高分辨率,1Vpp信号甚至可达每圈500万线:乘客几乎无法察觉到速度控制。



快速运行到位,增加对电梯的控制

应用与改进
  • 使用CAN总线的WDGA皮带测量系统
  • 改造老厂,并连接到各种控制元件。
  • 使得电梯能耗更小,行程时间更短,机油保持冷却。



优点和好处
  • 坚固的皮带测量系统,操作简单和安装快捷 。
  • 高分辨率给了控制器足够的数据进行优化

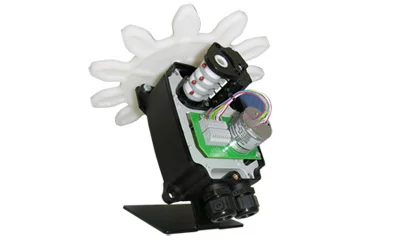

机舱偏航控制,叶片的变桨控制

应用与改进
  • 优化风场的方位角控制和变桨控制
  • 可靠的测量和定位
  • 提高效率
  • 优化能源产量



优点和好处
  • 宽泛的工作温度范围
  • 常用的通信接口
  • 高达IP69K的防护等级,耐盐雾和腐蚀
  • EnDra®-多圈技术:无齿轮,无电池;无磨损,免维护。
  • 环保 - 无电池
  • 轴承负载高达400N
  • 定制的解决方案



太阳能面板永久并精确地追踪

应用与改进
  • 大大增加电厂的效率
  • 优化能源产量
  • 连续和精确重新定位太阳能面板,使其永远处于最佳的太阳角度 。
  • 适合在多尘的环境中使用



优点和好处
  • 直接安装在大型电机上
  • 极大的机械和电气安全性能
  • 接变频器使用时,具有高度抗干扰性
  • IP54高防护等级;有整体防护IP64的型号可选 。
  • 通过DIN40050第9部分和/或ISO20653,亚利桑那粉尘(细粒级)SAE J726认证,符合ISO12103-1 A2
Handout Dust-protected encoders WDG 145H
Handout "Dust-protected encoders WDG 145H"

Dust-protected according DIN 40050-9

Download (401 KB)

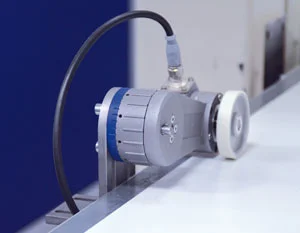

LMSMA2x/3x 用于精确的速度测量

应用与改进
  •  可胜任复杂的测量任务
  • 测量轮压力可调
  • 可静止固定在一个位置
  • 有适用各种表面材料的测量轮可选



优点和好处
  • 令人难以置信的快速循环周期
  • 系统测量分辨率可选
  • 在初始安装和后期维护过程中节省时间
  •  快速和灵活的安装方式
Anwendungsbericht WA1601
Industrial Robots

Precise Speed Measurement with the LMSMA2x/3x

Download (556 KB)

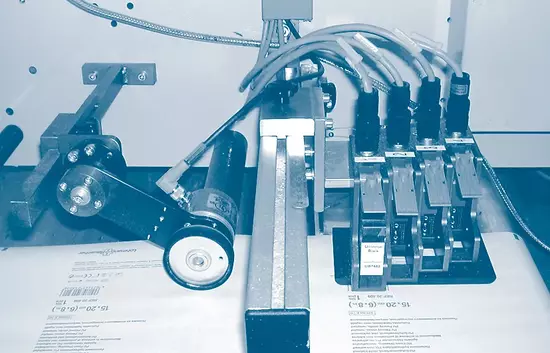

喷墨标记:在运行时同时打印

应用与改进
  • 精确测量机器的直线和旋转速度,由此获得正在加工或传送中的待打印材料的位置。
  • 检测待打印图像位置。
  • 精确定位每个喷墨嘴的位置。



优点和好处
  • 较高的轴承允许最大负载
  • 高防护等级
  • 高分辨率
  • 使用测量弹簧杆,能够全天候处理极高的连续负载。



纸箱位置监控

应用与改进
  • 最优先:运行的可靠性
  • 即插即用
  • 令全球客户满意



优点和好处
  • 最高的轴承负载
  • 适用于恶劣和不断变化的环境
  • 减少浪费
  • 实用性高
Packaging machines
Packaging machines

Position monitoring of cardboard boxes

Download (480 KB)

Roll cutter & roll winder

Precision on the running meter

应用与改进
  • Complex tasks
  • Rapidly fast cycle times
  • Adjustable contact pressure
  • Can be locked in the resting position



优点和好处
  • Measuring wheels for any surface
  • Selectable resolutions
  • Fast and flexible mounting
  • Long service lifetimes



Packaging solutions - Roll cutter & roll winder
Packaging solutions

Roll cutter & roll winder

Download (1.40 MB)



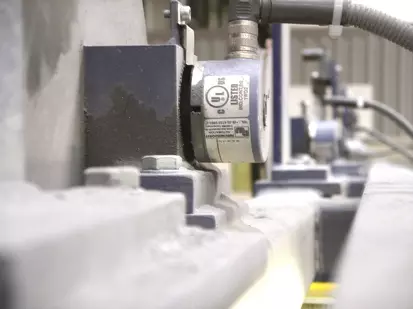

拉线:线材的恒定停留时间

应用与改进
  • 卷线时,精确测量线材的速度,无论线圈的直径大小 。
  • 在拉线和退火的任何时候都保持恒速。
  • 线材生产过程中保证高精度和稳定的品质。



优点和好处
  • 高防护等级,坚固的结构:能够在非常恶劣的工业环境下全天候处理极高的连续负载。
Machine building
Machine building

Wire drawing in perfection

Download (521 KB)

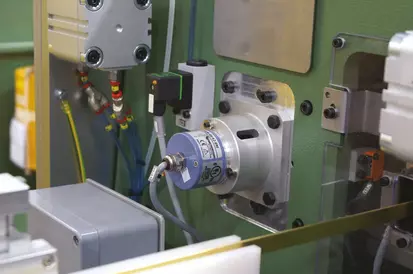

精确的管材切割

应用与改进
  • 切割管壁厚度0.1mm至0.5mm的管子,例如由铜管,铝管或黄铜管,速度最高可达200m/min。
  • 切割刀片在保证可靠测量的旋转速度下进行锋利切割 。
  • 精确测量切割长度。



优点和好处
  • 高脉冲频率,高品质:即使在高转速下也能保证极高的精度 。
Metal working
Metal working

Accurate high-speed processing

Download (356 KB)



根据检测轮廓来控制自动切割

应用与改进
  • 精确定位和引导切割
  • 降低损耗率
  • 增加产量
  • 减少停机时间



优点和好处
  • 编码器是食品级的并具有耐盐水性。
  • 完全可靠,即使在低至- 40°C极端寒冷的条件下使用也没问题
  • 极高的轴承负载:
    WDG编码器可以作为受力轴承。
Food Industry
Food Industry

Automated control of the cutting thanks to profile detection

Download (404 KB)



安全标记确保可追溯性

应用与改进
  • 重要信息的精确应用,例如生产数据,批号
  • 精确定位,长期耐用



优点和好处
  • 高IP67防护等级:总是可靠的,即使在潮湿的环境中
  • 由弹簧臂组成的完整系统,防滑测量轮和WDG编码器:所有东西来自同一个供应源,安装简单。
Drink Technology
Drink Technology

Secure marking ensures traceability

Download (437 KB)



揉好备用面团

应用与改进
  • 精确测量面粉捏合机的速度,为各种类型的面包制造面团。
  • 高分辨率的非破坏性揉面,甚至能完成复杂的面团。
  • 符合卫生规定。



优点和好处
  • 高分辨率,小巧设计。
  • 高防护等级。
  • 高精度,易清洁。
食品饮料行业
食品饮料行业

WDG40A ensures that the cookies are done to a run

Download (60 KB)
