Wachendorff Automation 磁性绝对值编码器, RS485 WDGA 58E, 空心轴（盲孔）, 法兰 Ø 58毫米

WDGA 58E RS485

磁性绝对值编码器, RS485 WDGA 58E,
空心轴（盲孔）, 法兰 Ø 58mm

16位/32位单圈/多圈;
空心轴（盲孔）：Ø 12,14或15mm;
带紧定套 : Ø 6, 6.35 (1/4''), 7, 8, 9.525 (3/8''), 10mm;
CRC校验

数据手册 General technical data absolute encoders RS485 (PDF 620 kB)

Illustration similar

产品参数

特点

Endra®多圈技术：免维护、无污染
RS485
单圈/多圈（ST+MT最大32位）
具备32位处理器的前瞻性技术
CRC校验

产品详细说明

法兰

空心轴（盲孔）

外壳

Ø 58 mm

压铸铝，涂特殊的环保粉末涂料完整的磁性屏蔽

分辨率

单圈分辨率

最大65,536步/圈（16位）

多圈分辨率

高达32位

轴径

Ø 6 mm
说明: 使用空心轴套管
轴长: 12 mm
最小插入深度: 11 mm
最大插入深度: 15 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N

Ø 6.35 mm
说明: 使用空心轴套管
轴长: 12 mm
最小插入深度: 11 mm
最大插入深度: 15 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N

Ø 7 mm
说明: 使用空心轴套管
轴长: 12 mm
最小插入深度: 11 mm
最大插入深度: 15 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N

Ø 8 mm
说明: 使用空心轴套管
轴长: 12 mm
最小插入深度: 11 mm
最大插入深度: 15 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N

Ø 9.525 mm
说明: 使用空心轴套管
轴长: 12 mm
最小插入深度: 11 mm
最大插入深度: 15 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N

Ø 10 mm
说明: 使用空心轴套管
轴长: 12 mm
最小插入深度: 11 mm
最大插入深度: 15 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N

Ø 12 mm
轴长: 12 mm
最小插入深度: 11 mm
最大插入深度: 15 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N

Ø 14 mm
轴长: 12 mm
最小插入深度: 11 mm
最大插入深度: 15 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N

Ø 15 mm
轴长: 12 mm
最小插入深度: 11 mm
最大插入深度: 15 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N

最大运行速度

6000 rpm

供电电压

4.75 VDC ~ 32 VDC
消耗电流: typ. 50 mA
功耗: max. 0.5 W

4.75 VDC ~ 5.5 VDC
消耗电流: typ. 80 mA
功耗: max. 0.44 W

工作原理

磁

工作温度

-40°C ~ +85°C

存储温度

-40°C ~ +100°C

防护等级

外壳: IP65, IP67; 主轴密封: IP65; 电缆的型号 K1: IP40

图纸和STEP文件

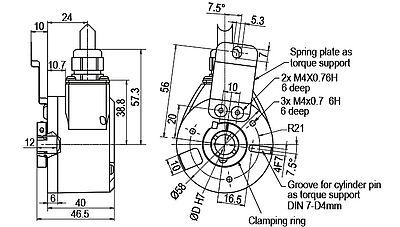

电缆连接 L3, 径向, 电缆2m

STEP查看器/STEP数据:

您需要的STEP文件没有被列出：
需要STEP文件这里

描述
L3	径向, 屏蔽线与编码器外壳连接

分配

S- (GND)	白色
S+ (DCin)	棕色
A (DATA+)	灰色
B (DATA-)	粉色
PRESET	蓝色
DIR	红色
屏蔽	外壳

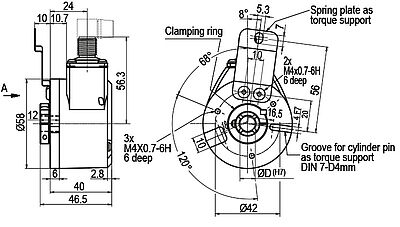

连接器 (M12x1) CC8, 径向, 8-pin

STEP查看器/STEP数据:

您需要的STEP文件没有被列出：
需要STEP文件这里

描述
CC8	径向, 8-pin, 屏蔽线与编码器外壳连接

分配


S- (GND)	1
S+ (DCin)	2
A (DATA+)	5
B (DATA-)	6
PRESET	7
DIR	8
屏蔽	外壳

连接器 (M23) C5, 径向, 12-pin

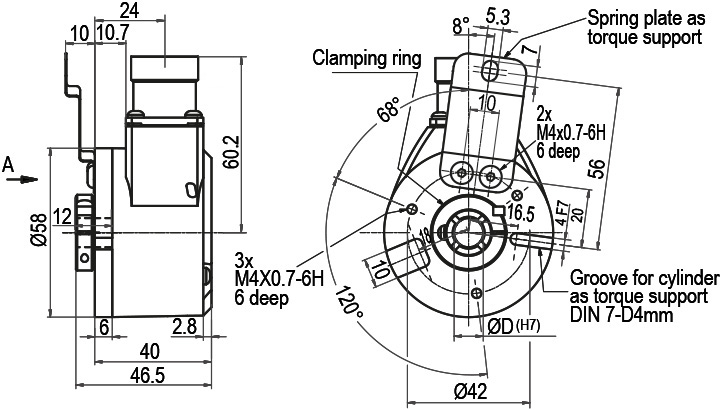

Zeichnung Drehgeber drawing encoder WDGA 58E C5

STEP查看器/STEP数据:

您需要的STEP文件没有被列出：
需要STEP文件这里

描述
C5	径向, 12-pin, 屏蔽线与编码器外壳连接

分配


S- (GND)	12
S+ (DCin)	11
A (DATA+)	3
B (DATA-)	4
PRESET	9
DIR	8
屏蔽	外壳
