WDG 58M

增量实心轴编码器,
多达 25000 ppr，
锥形轴

外壳: Ø 58mm
轴：cone 1/10,
防护等级达IP67，轴防护IP65
波形：方波或正余弦波,
工作原理: 光学

数据手册General technical data incremental encoders (PDF 891 kB)

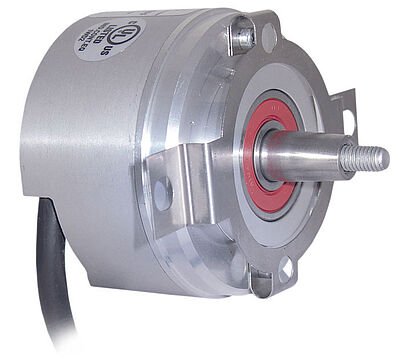

Drehgeber Encoder WDG 58M
Illustration similar
特点
  • 脉冲高达25000 PPR，用于高精度等级的电子设备
  • 极高的机械和电气安全性能
  • 极高的抗干扰性
  • 直流10-30V，整体连接保护
  • 高输出频率600KHZ/2MHZ
产品详细说明
法兰
电机反馈法兰
每圈最大脉冲数/PPR
最大25000 PPR
外壳
Ø 58 mm
铝
轴径
Ø 圆锥体 1/10; 9,25mm [Ø 3/8"] Order No. 10
轴长: 16.5 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 60 N
最大运行速度
12000 rpm
工作原理
光学
输出电路
TTL
TTL, RS422 兼容., 带反相
HTL
HTL, 带反相
1 Vpp Sin/Cos
输出频率
TTL ≤ 5000 ppr, max. 200 kHz
HTL ≤ 5000 ppr, max. 200 kHz
TTL > 1200 ppr, max. 2 MHz
HTL > 1200 ppr, max. 600 kHz
1 Vpp sin/cos, max. 100 kHz
供电电压
4.75 VDC ~ 5.5 VDC
消耗电流: typ. 70 mA (100 mA 仅限 F05, P05)
5 VDC ~ 30 VDC
消耗电流: typ. 70 mA
10 VDC ~ 30 VDC
消耗电流: typ. 70 mA (100 mA 仅限 F24, P24, 645)

环境参数

ESD (DIN EN 61000-4-2):

8 kV

Burst (DIN EN 61000-4-4):

2 kV

包括EMC:

DIN EN 61000-6-2
DIN EN 61000-6-3

Vibration:
(DIN EN 60068-2-6)

50 m/s2 (10 Hz~2000 Hz)

Shock:
(DIN EN 60068-2-27)

1000 m/s2 (6 ms)

Electrial Safety:

符合DIN VDE 0160

Customs information

Customs tariff number:

90318020

Country of origin:

Germany

工作温度
-20°C ~ +80°C
1 Vpp Sin/Cos: -10°C ~ +70°C
防护等级
外壳: IP65, IP67; 主轴密封: IP65
STEP查看器/STEP数据:

您需要的STEP文件没有被列出：
需要STEP文件 这里

描述ABN带反向信号

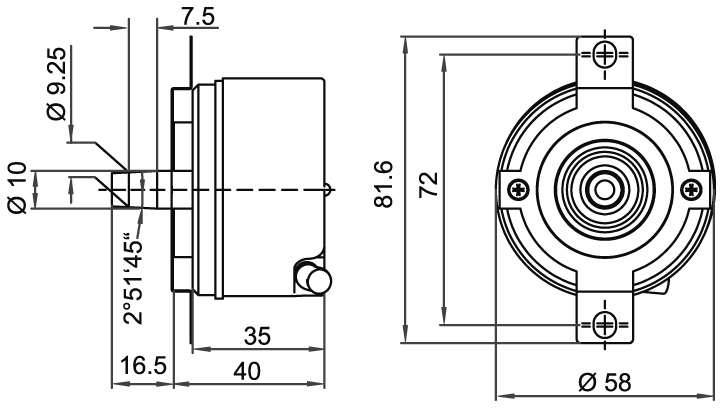

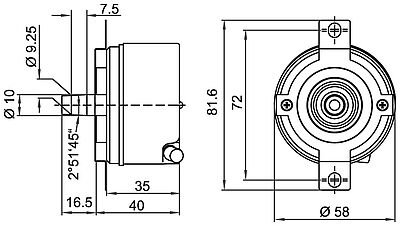

T3tangential, 屏蔽线与编码器外壳连接●
分配
 T3T3T3
电路F05, H05, F24, H24, H30P05, R05, P24, R24, 245, 645, R30SIN
负极 GND白色白色白色
正极 (+) Vcc棕色棕色棕色
A绿色绿色绿色
B黄色黄色灰色
N灰色灰色-
----
A 反向-红色黄色
B 反向-黑色, (ACA:蓝色)粉色
N 反向-紫色-
屏蔽多股绞合线多股绞合线多股绞合线
~ 2500 PPR
供电电压 VDC
5 - 30 VDC
消耗电流
typ. 70 mA
信号波形
方波
输出电路
HTL (TTL at 5 VDC)
通道
AB, ABN
输出
push-pull
负载
max.40 mA/ 通道
信号电平 mA
at 20 mA
信号高电平H>
H > (+)Vcc -10% Vcc
信号低电平L<
L < 2.5 VDC
输出频率
max. 200 kHz
保护电路
只有反极性保护
光源故障预警功能
否
供电电压 VDC
5 - 30 VDC
消耗电流
typ. 70 mA
信号波形
方波
输出电路
HTL, 带反相 (TTL/RS422兼容 at 5 VDC)
通道
AB, ABN, 和反向信号
输出
push-pull
负载
max.40 mA/ 通道
信号电平 mA
at 20 mA
信号高电平H>
H > (+)Vcc -10% Vcc
信号低电平L<
L < 2.5 VDC
输出频率
max. 200 kHz
保护电路
只有反极性保护
光源故障预警功能
否
最大5000 PPR
供电电压 VDC
4,75 - 5,5 VDC
消耗电流
typ. 70 mA
信号波形
方波
输出电路
TTL
通道
AB, ABN
输出
push-pull
负载
max.40 mA/ 通道
信号电平 mA
at 20 mA
信号高电平H>
H > 2.5 VDC
信号低电平L<
L < 0.5 VDC
输出频率
max. 200 kHz
保护电路
无
光源故障预警功能
否
供电电压 VDC
4,75 - 5,5 VDC
消耗电流
typ. 70 mA
信号波形
方波
输出电路
TTL, RS422 兼容., 带反相
通道
AB, ABN, 和反向信号
输出
push-pull
负载
max.40 mA/ 通道
信号电平 mA
at 20 mA
信号高电平H>
H > 2.5 VDC
信号低电平L<
L < 0.5 VDC
输出频率
max. 200 kHz
保护电路
无
光源故障预警功能
否
供电电压 VDC
10 - 30 VDC
消耗电流
typ. 70 mA
信号波形
方波
输出电路
HTL
通道
AB, ABN
输出
push-pull
负载
max.40 mA/ 通道
信号电平 mA
at 20 mA
信号高电平H>
H > (+)Vcc -2,5 VDC
信号低电平L<
L < 2.5 VDC
输出频率
max. 200 kHz
保护电路
有
光源故障预警功能
否
供电电压 VDC
10 - 30 VDC
消耗电流
typ. 70 mA
信号波形
方波
输出电路
HTL 带反相
通道
AB, ABN, 和反向信号
输出
push-pull
负载
max.40 mA/ 通道
信号电平 mA
at 20 mA
信号高电平H>
H > (+)Vcc -2,5 VDC
信号低电平L<
L < 2.5 VDC
输出频率
max. 200 kHz
保护电路
有
光源故障预警功能
否
供电电压 VDC
10 - 30 VDC
消耗电流
typ. 70 mA
信号波形
方波
输出电路
TTL, RS422 兼容., 带反相
通道
AB, ABN, 和反向信号
输出
push-pull
负载
max.40 mA/ 通道
信号电平 mA
at 20 mA
信号高电平H>
H > 2.5 VDC
信号低电平L<
L < 1.2 VDC
输出频率
max. 200 kHz
保护电路
只有反极性保护
光源故障预警功能
否
(高频响应) 1200 ~ 25000 PPR
供电电压 VDC
4,75 - 5,5 VDC
消耗电流
typ. 100 mA
信号波形
方波
输出电路
TTL
通道
AB, ABN
输出
push-pull
负载
max.40 mA/ 通道
信号电平 mA
at 20 mA
信号高电平H>
H > 2.5 VDC
信号低电平L<
L < 0.5 VDC
输出频率
max. 2 MHz
保护电路
无
光源故障预警功能
否
供电电压 VDC
4,75 - 5,5 VDC
消耗电流
typ. 100 mA
信号波形
方波
输出电路
TTL, RS422 兼容., 带反相
通道
AB, ABN, 和反向信号
输出
push-pull
负载
max.40 mA/ 通道
信号电平 mA
at 20 mA
信号高电平H>
H > 2.5 VDC
信号低电平L<
L < 0.5 VDC
输出频率
max. 2 MHz
保护电路
无
光源故障预警功能
否
供电电压 VDC
10 - 30 VDC
消耗电流
typ. 100 mA
信号波形
方波
输出电路
HTL
通道
ABN
输出
push-pull
负载
max.40 mA/ 通道
信号电平 mA
at 20 mA
信号高电平H>
H > (+)Vcc -2,5 VDC
信号低电平L<
L < 2.5 VDC
输出频率
max. 600 kHz
保护电路
有
光源故障预警功能
否
供电电压 VDC
10 - 30 VDC
消耗电流
typ. 100 mA
信号波形
方波
输出电路
HTL 带反相
通道
AB, ABN, 和反向信号
输出
push-pull
负载
max.40 mA/ 通道
信号电平 mA
at 20 mA
信号高电平H>
H > (+)Vcc -2,5 VDC
信号低电平L<
L < 2.5 VDC
输出频率
max. 600 kHz
保护电路
有
光源故障预警功能
否
供电电压 VDC
10 - 30 VDC
消耗电流
typ. 100 mA
信号波形
方波
输出电路
TTL, RS422 兼容., 带反相
通道
AB, ABN, 和反向信号
输出
push-pull
负载
max.40 mA/ 通道
信号电平 mA
at 20 mA
信号高电平H>
H > 2.5 VDC
信号低电平L<
L < 1.2 VDC
输出频率
max. 2 MHz
保护电路
只有反极性保护
光源故障预警功能
否
1024, 2048 PPR
供电电压 VDC
4,75 - 5,5 VDC
消耗电流
typ. 空载电流 100mA
信号波形
正余弦波
输出电路
1 Vpp Sin/Cos
通道
AB
输出
Sinus, Cosinus
负载
@1Vpp Sin/Cos: 终端电阻120 欧姆
信号电平
信号电平 1 Vpp +/- 25 %
输出频率
max. 100 kHz
保护电路
无
最大电缆长度
最大 150 m at <260 pF/m
光源故障预警功能
否
编码器WDG 58M可以提供超过2米的电缆。 最大电缆长度取决于供电电压和频率；请参考 '综合技术参数'
请在标准订货型号后加上三位数字来指定需要的电缆长度，单位为分米.
举例: 5 m 电缆 = 050
