增量编码器
增量实心轴编码器 ( 外径 )
增量空心轴编码器 ( 外径 )
信息
WDG 53V

增量实心轴编码器,
多达1500 ppr，
螺纹法兰：Ø 53mm

（WDG53V更换WDG53S）
轴：Ø6mm，
防护等级：多达整体IP68
波形：方波,
工作原理: 光学

数据手册 General technical data incremental encoders (PDF 855 kB)
Drehgeber WDG53V
Illustration similar
特点
  • 非常坚固和经济的编码器
  • 简易的螺纹安装
  • 整体防护达IP68
  • 可选择：工作温度-40 °C~ +80 °C的型号
产品详细说明
法兰
螺纹法兰
每圈最大脉冲数/PPR
最大1500 PPR
外壳
Ø 53 mm
不锈钢，V2A
轴径
Ø 6 mm
轴长: 13 mm
轴允许最大负载径向: 30 N
轴允许最大负载轴向: 45 N
最大运行速度
6000 rpm
工作原理
光学
输出电路
TTL, RS422 兼容., 带反相
HTL
输出频率
HTL ≤ 3840 ppr, max. 200 kHz
HTL ≤ 1500 ppr, max. 200 kHz
供电电压
4.75 VDC ~ 5.5 VDC
消耗电流: typ. 70 mA
10 VDC ~ 30 VDC
消耗电流: typ. 70 mA

环境参数

ESD (DIN EN 61000-4-2):

8 kV

Burst (DIN EN 61000-4-4):

2 kV

包括EMC:

DIN EN 61000-6-2
DIN EN 61000-6-3

Vibration:
(DIN EN 60068-2-6)

50 m/s2 (10 Hz~2000 Hz)

Shock:
(DIN EN 60068-2-27)

1000 m/s2 (6 ms)

Electrial Safety:

符合DIN VDE 0160

Customs information

Customs tariff number:

90318020

Country of origin:

Germany

工作温度
-20°C ~ +80°C
防护等级
IP68
STEP查看器/STEP数据:

您需要的STEP文件没有被列出：
需要STEP文件 这里

描述 ABN带反向信号

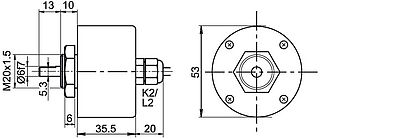

K2 轴向, 屏蔽线未与编码器外壳连接●
L2 轴向, 屏蔽线与编码器外壳连接●
分配
 K2, L2K2, L2
电路H05, H24R05, R24
负极 GND白色白色
正极 (+) Vcc棕色棕色
A绿色绿色
B黄色黄色
N灰色灰色
---
A 反向-红色
B 反向-黑色, (ACA:蓝色)
N 反向-紫色
屏蔽多股绞合线多股绞合线
STEP查看器/STEP数据:

您需要的STEP文件没有被列出：
需要STEP文件 这里

描述 ABN带反向信号

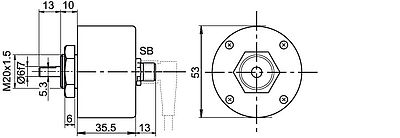

SB4 轴向, 4-pin, 连接器与编码器外壳连接-
SB5 轴向, 5-pin, 连接器与编码器外壳连接-
SB8 轴向, 8-pin, 连接器与编码器外壳连接●
分配
SB4SB5SB8
 4-pin5-pin8-pin
连接器图纸
电路H05, H24H05, H24R05, R24
负极 GND331
正极 (+) Vcc112
A243
B424
N-55
----
A 反向--6
B 反向--7
N 反向--8
n. c. 空置---
屏蔽---
~ 2500 PPR
供电电压 VDC
4,75 - 5,5 VDC
消耗电流
typ. 70 mA
信号波形
方波
输出电路
TTL
通道
AB, ABN
输出
push-pull
负载
max.40 mA/ 通道
信号电平 mA
at 20 mA
信号高电平H>
H > 2.5 VDC
信号低电平L<
L < 0.5 VDC
输出频率
max. 200 kHz
保护电路
无
光源故障预警功能
否
供电电压 VDC
4,75 - 5,5 VDC
消耗电流
typ. 70 mA
信号波形
方波
输出电路
TTL, RS422 兼容., 带反相
通道
AB, ABN, 和反向信号
输出
push-pull
负载
max.40 mA/ 通道
信号电平 mA
at 20 mA
信号高电平H>
H > 2.5 VDC
信号低电平L<
L < 0.5 VDC
输出频率
max. 200 kHz
保护电路
无
光源故障预警功能
否
供电电压 VDC
10 - 30 VDC
消耗电流
typ. 70 mA
信号波形
方波
输出电路
HTL
通道
AB, ABN
输出
push-pull
负载
max.40 mA/ 通道
信号电平 mA
at 20 mA
信号高电平H>
H > (+)Vcc -2,5 VDC
信号低电平L<
L < 2.5 VDC
输出频率
max. 200 kHz
保护电路
有
光源故障预警功能
否
供电电压 VDC
10 - 30 VDC
消耗电流
typ. 70 mA
信号波形
方波
输出电路
HTL 带反相
通道
AB, ABN, 和反向信号
输出
push-pull
负载
max.40 mA/ 通道
信号电平 mA
at 20 mA
信号高电平H>
H > (+)Vcc -2,5 VDC
信号低电平L<
L < 2.5 VDC
输出频率
max. 200 kHz
保护电路
有
光源故障预警功能
否
输出电路类型为H24, R24的WDG 53V编码器，工作温度范围可以拓宽至 -40 °C ~ +80 °C (法兰测量温度)。
编码器WDG 53V可以提供超过2米的电缆。 最大电缆长度取决于供电电压和频率；请参考 '综合技术参数'
请在标准订货型号后加上三位数字来指定需要的电缆长度，单位为分米.
举例: 5 m 电缆 = 050
