WDGA 36E CANopen

磁性绝对值编码器, CANopen WDGA 36E,
空心轴(盲孔), 外径:Ø 36mm

16位/43位 单圈/多圈;
空心轴(盲孔):Ø 8,10,12,14,15mm;
遵循CiA 301通信协议
编码器 CiA 406 V3.2  Class C2 设备协议;
二进制代码

数据手册 General technical data absolute encoders CANopen (PDF 619 kB)
Drehgeber WDGA36ECAN-K15
特点
  • CANopen
    - 遵循CiA 301通信协议
    - 编码器 CiA 406 V3.2  Class C2 设备协议
  • 状态指示灯(CIA303-3)
  • 客户端软件中的标准设置可以通过LSS(CiA 305)和SDO协议进行修改,如PDOs,比例,心跳协定,节点ID,波特率等。
产品详细说明
法兰
空心轴(盲孔)
外壳
Ø 36 mm
镀铬钢,磁性屏蔽
分辨率
单圈分辨率

65,536步/圈 (16位)

多圈分辨率

最大达32位
高精度可达高达43位

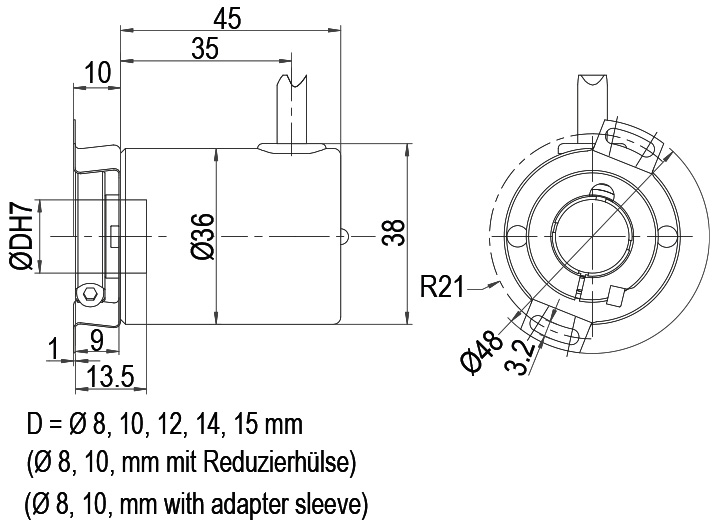

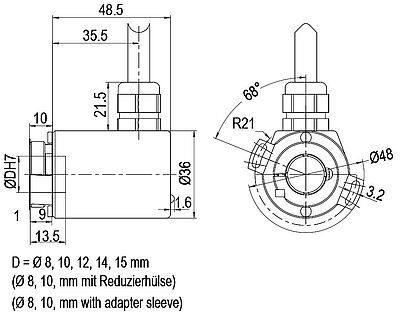

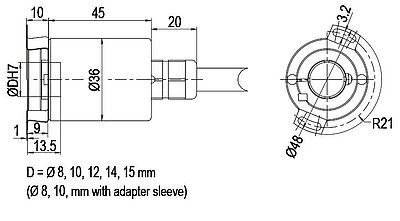

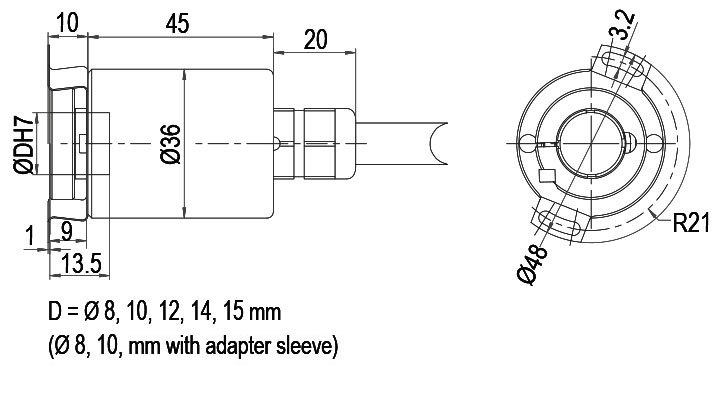

轴径
Ø 8 mm
最小插入深度: 10 mm
最大插入深度: 14.5 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N
Ø 10 mm
最小插入深度: 10 mm
最大插入深度: 14.5 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N
Ø 12 mm
最小插入深度: 10 mm
最大插入深度: 14.5 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N
Ø 14 mm
最小插入深度: 10 mm
最大插入深度: 14.5 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N
Ø 15 mm
最小插入深度: 10 mm
最大插入深度: 14.5 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N
最大运行速度
6000 rpm
供电电压
10 VDC ~ 32 VDC
消耗电流: typ. 50 mA
功耗: max. 0.5 W
工作温度
-40°C ~ +85°C
存储温度
-40°C ~ +100°C
防护等级
外壳: IP65, IP67; 主轴密封: IP65 (IP20: K6)
须知

状态指示灯
 LED状态信号的示范

组态软件
 软件下载

手册
 手册


您需要的STEP文件没有被列出:
需要STEP文件 这里

描述
CB5 轴向, 5-pin, 屏蔽线与编码器外壳连接
分配
(+) Vcc2
GND3
CANHigh4
CANLow5
CANGND/屏蔽1

您需要的STEP文件没有被列出:
需要STEP文件 这里

描述

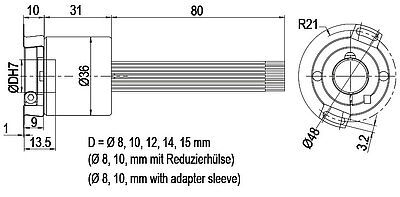

K6 轴向, 屏蔽线未与编码器外壳连接
分配
(+) Vcc棕色
GND白色
CANHigh绿色
CANLow黄色
CANGND/屏蔽灰色
WDG043ACOM
WDG043ACOM

Display Unit / and BCD Thumbwheel Switchset with
CANopen Interface

The WDG043ACOM display units have been designed to display single
parameters or registers (like position or speed) in systems using a CANopen
network for comminication.

CANUSBANALYZER Drehgeber Absolut CANopen
CANUSBANALYZER

PEAK CAN-USB-Analyzer

for absolute encoder WDGA

KIS567 Drehgeber Kabeldose
KIS-5-67

自我装配的连接器 KIS-5-67 :
M12 x 1, 适用于连接器出线的 CB5/CC5, 5-pin, IP67, WDGA CANopen

直头连接器

 STEP文件

KISA567 Drehgeber Kabeldose
KISA-5-67

自我装配的连接器 KISA-5-67 :
M12 x 1, 适用于连接器出线的 CB5/CC5, 5pin, IP67 WDGA CANopen

弯头连接器

KID567 Drehgeber Kabeldose
KID-5-67

自我装配的母头连接器 KID-5-67 :
M12 x 1, 适用于连接器出线的 CB5/CC5, 5pin, IP67, WDGA CANopen

直母头连接器

KIDA567 Drehgeber Kabeldose
KIDA-5-67

自我装配的母头连接器 KIDA-5-67 :
M12 x 1, 适用于连接器出线的 CB5/CC5, 5pin, IP67, WDGA CANopen

弯头母头连接器

CVKA567 Drehgeber Kabeldose
CVKA-5-67

存根/总线电缆 M12 x 1,
适用于连接器出线的 CB5/CC5 WDGA CANopen

弯头连接器 - 电缆 - 弯头母头连接器

CVK567 Drehgeber Kabeldose
CVK-5-67

存根/总线电缆 M12 x 1,
适用于连接器出线的 CB5/CC5 WDGA CANopen

直头连接器 - 电缆 - 直母头连接器

CTA216701 Drehgeber Kabeldose
CTA-21-67-01

T型连接器, M12 x 1,
适用于连接器出线的 CB5/CC5 WDGA CANopen

2 母头连接器, 1 连接器

CYA216701 Drehgeber Kabeldose
CYA-21-67-01

Y型连接器 M12 x 1,
适用于连接器出线的 CB5/CC5 WDGA CANopen

2 母头连接器, 1 连接器

CEW12067S Drehgeber Kabeldose
CEW-120-67-S

终端电阻120欧姆, M12 x 1,
适用于连接器出线的 CB5/CC5 WDGA CANopen

连接器

CEW12067B Drehgeber Kabeldose
CEW-120-67-B

终端电阻120欧姆, M12 x 1
适用于连接器出线的 CB5/CC5 WDGA CANopen

母头连接器

编码器综合技术参数

绝对值编码器技术参数

电气连接

电缆出线
连接器
接线盖
###field_abs_ah_bestcode###

您选择的订货型号

单圈多圈接口软件编码电压电流隔离接线方式
WDGA 36ECOAB00
