WDGA 36E IO-Link
磁性绝对值编码器, IO-Link WDGA 36E,
空心轴（盲孔）, 外径：Ø 36mm
16位/43位 单圈/多圈;
空心轴（盲孔）：Ø 6mm, Ø 1/4";
智能传感器配置文件 (SSP);
二进制代码

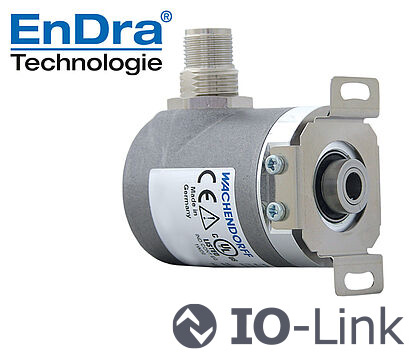

Illustration similar
特点
- EnDra®技术：免维护、无污染
- IO-Link, 多圈或者单圈
- 智能传感器配置文件 (SSP)
- 单圈/多圈（16位/43位）
- 具备32位处理器的前瞻性技术
- LED指示运行状态以及异常信息
- 监控电源
- 用于位置和速度的凸轮开关，带滞后功能
产品详细说明
法兰
空心轴（盲孔）
外壳
Ø 36 mm
不锈钢
分辨率
单圈分辨率
65,536步/圈 (16位)
多圈分辨率最大达32位
高精度可达高达43位
轴径
Ø 6 mm
最小插入深度: 8 mm
最大插入深度: 17 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N
最小插入深度: 8 mm
最大插入深度: 17 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N
Ø 6.35 mm
最小插入深度: 8 mm
最大插入深度: 17 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N
最小插入深度: 8 mm
最大插入深度: 17 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N
最大运行速度
12000 rpm
供电电压
18 VDC ~ 30 VDC
消耗电流: typ. 30 mA
功耗: max. 0.6 W
消耗电流: typ. 30 mA
功耗: max. 0.6 W
工作原理
磁
工作温度
-40°C ~ +85°C
存储温度
-40°C ~ +100°C
防护等级
外壳: IP65, IP67; 主轴密封: IP65
| 描述 | |
|---|---|

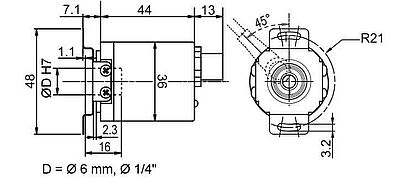

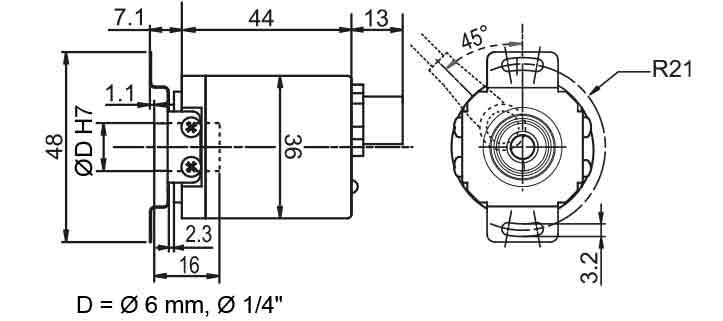

| IB5 | 轴向, 5-pin, 屏蔽线与编码器外壳连接 |
| 描述 | |
|---|---|

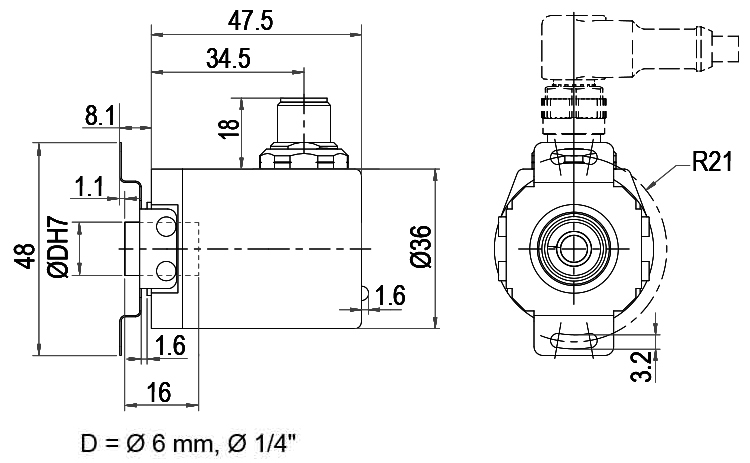

| IC5 | 径向, 5-pin, 屏蔽线与编码器外壳连接 |
