Wachendorff Automation 磁性绝对值编码器, CANopen LIFT WDGA 58E 空心轴（盲孔）法兰 : Ø 58毫米

WDGA 58E CANopen LIFT

磁性绝对值编码器, CANopen LIFT WDGA 58E
空心轴（盲孔）
法兰 : Ø 58mm

16位/32位单圈/多圈;
空心轴（盲孔）: Ø 12,14或15mm;
带紧定套 : Ø 6, 6.35 (1/4''), 7, 8, 9.525 (3/8''), 10mm;
遵循CiA 301通信协议
CANopen应用规范的CiA417 V2.0 LIFT;
二进制代码

数据手册 General technical Data and safety instructions absolute encoders WDGA CANopen (PDF 627 kB)

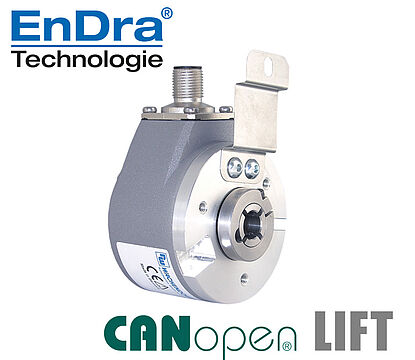

Illustration similar

产品参数

特点

EnDra^®技术：免维护、无污染
CANopen LIFT，单圈或者多圈
遵循CiA 301通信协议
CANopen应用规范的CiA417 V2.0 LIFT
单圈/多圈（16位/32位）
具备32位处理器的前瞻性技术

产品详细说明

法兰

空心轴（盲孔）

外壳

Ø 58 mm

压铸铝，涂特殊的环保粉末涂料完整的磁性屏蔽

分辨率

单圈分辨率

最大65,536步/圈（16位）

多圈分辨率

最大达32位

轴径

Ø 6 mm
说明: 使用空心轴套管
轴长: 12 mm
最小插入深度: 11 mm
最大插入深度: 15 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N

Ø 6.35 mm [Ø 1/4"] Order No: 2Z
说明: 使用空心轴套管
轴长: 12 mm
最小插入深度: 11 mm
最大插入深度: 15 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N

Ø 7 mm
说明: 使用空心轴套管
轴长: 12 mm
最小插入深度: 11 mm
最大插入深度: 15 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N

Ø 8 mm
说明: 使用空心轴套管
轴长: 12 mm
最小插入深度: 11 mm
最大插入深度: 15 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N

Ø 9.525 mm [Ø 3/8"] Order No: 4Z
说明: 使用空心轴套管
轴长: 12 mm
最小插入深度: 11 mm
最大插入深度: 15 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N

Ø 10 mm
说明: 使用空心轴套管
轴长: 12 mm
最小插入深度: 11 mm
最大插入深度: 15 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N

Ø 12 mm
轴长: 12 mm
最小插入深度: 11 mm
最大插入深度: 15 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N

Ø 14 mm
轴长: 12 mm
最小插入深度: 11 mm
最大插入深度: 15 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N

Ø 15 mm
轴长: 12 mm
最小插入深度: 11 mm
最大插入深度: 15 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N

最大运行速度

6000 rpm

供电电压

4.75 VDC ~ 32 VDC
消耗电流: typ. 50 mA
功耗: max. 0.5 W

工作原理

磁

工作温度

-40°C ~ +85°C

存储温度

-40°C ~ +100°C

防护等级

外壳: IP65, IP67; 主轴密封: IP65

须知

组态软件
软件下载

手册
手册

图纸和STEP文件

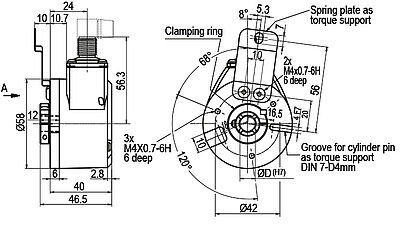

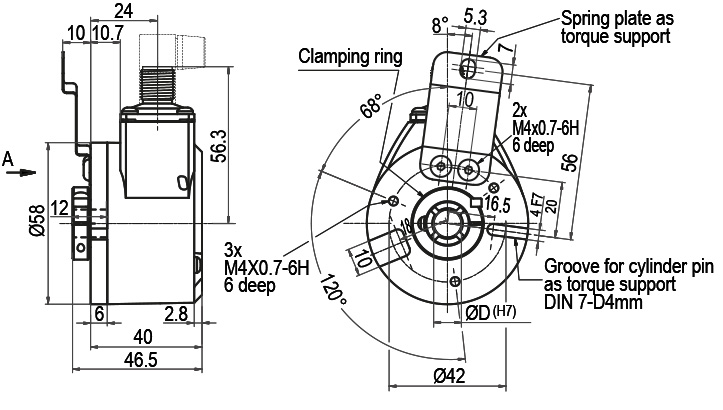

连接器 (M12x1) CC5, 径向, 5-pin

所有尺寸标注单位为mm

STEP查看器/STEP数据:

您需要的STEP文件没有被列出：
需要STEP文件这里

描述
CC5	径向, 5-pin, 屏蔽线与编码器外壳连接

分配


(+) Vcc	2
GND	3
CANHigh	4
CANLow	5
CANGND/屏蔽	1

电缆连接, L3 电缆2m

所有尺寸标注单位为mm

STEP查看器/STEP数据:

您需要的STEP文件没有被列出：
需要STEP文件这里

描述
L3	径向, 屏蔽线与编码器外壳连接

分配

(+) Vcc	棕色
GND	白色
CANHigh	绿色
CANLow	黄色
CANGND/屏蔽	屏蔽线
