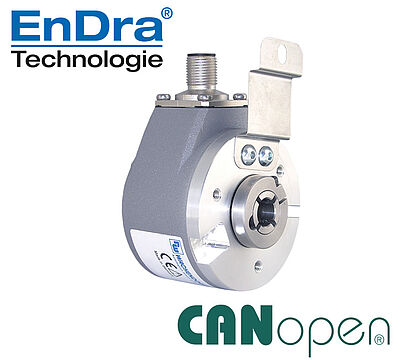

WDGA 58E CANopen
磁性绝对值编码器, CANopen WDGA 58E,
空心轴（盲孔）法兰 : Ø 58mm
16位/43位 单圈/多圈;
空心轴（盲孔）: Ø 12,14或15mm;
带紧定套 : Ø 6, 6.35 (1/4''), 7, 8, 9.525 (3/8''), 10mm;
遵循CiA 301通信协议
编码器 CiA 406 V3.2 Class C2 设备协议;
二进制代码
Illustration similar
特点
- CANopen
- 遵循CiA 301通信协议
- 编码器 CiA 406 V3.2 Class C2 设备协议 - 状态指示灯（CIA303-3）
- 客户端软件中的标准设置可以通过LSS（CiA 305）和SDO协议进行修改，如PDOs，比例，心跳协定，节点ID，波特率等。
产品详细说明
法兰
空心轴（盲孔）
外壳
Ø 58 mm
压铸铝，涂特殊的环保粉末涂料 完整的磁性屏蔽
分辨率
单圈分辨率
65,536步/圈 (16位)
多圈分辨率最大达32位
高精度可达高达43位
轴径
Ø 6 mm
说明: 使用空心轴套管
轴长: 12 mm
最小插入深度: 11 mm
最大插入深度: 15 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N
说明: 使用空心轴套管
轴长: 12 mm
最小插入深度: 11 mm
最大插入深度: 15 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N
Ø 6.35 mm [Ø 1/4"] Order No: 2Z
说明: 使用空心轴套管
轴长: 12 mm
最小插入深度: 11 mm
最大插入深度: 15 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N
说明: 使用空心轴套管
轴长: 12 mm
最小插入深度: 11 mm
最大插入深度: 15 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N
Ø 7 mm
说明: 使用空心轴套管
轴长: 12 mm
最小插入深度: 11 mm
最大插入深度: 15 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N
说明: 使用空心轴套管
轴长: 12 mm
最小插入深度: 11 mm
最大插入深度: 15 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N
Ø 8 mm
说明: 使用空心轴套管
轴长: 12 mm
最小插入深度: 11 mm
最大插入深度: 15 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N
说明: 使用空心轴套管
轴长: 12 mm
最小插入深度: 11 mm
最大插入深度: 15 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N
Ø 9.525 mm [Ø 3/8"] Order No: 4Z
说明: 使用空心轴套管
轴长: 12 mm
最小插入深度: 11 mm
最大插入深度: 15 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N
说明: 使用空心轴套管
轴长: 12 mm
最小插入深度: 11 mm
最大插入深度: 15 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N
Ø 10 mm
说明: 使用空心轴套管
轴长: 12 mm
最小插入深度: 11 mm
最大插入深度: 15 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N
说明: 使用空心轴套管
轴长: 12 mm
最小插入深度: 11 mm
最大插入深度: 15 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N
Ø 12 mm
轴长: 12 mm
最小插入深度: 11 mm
最大插入深度: 15 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N
轴长: 12 mm
最小插入深度: 11 mm
最大插入深度: 15 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N
Ø 14 mm
轴长: 12 mm
最小插入深度: 11 mm
最大插入深度: 15 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N
轴长: 12 mm
最小插入深度: 11 mm
最大插入深度: 15 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N
Ø 15 mm
轴长: 12 mm
最小插入深度: 11 mm
最大插入深度: 15 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N
轴长: 12 mm
最小插入深度: 11 mm
最大插入深度: 15 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N
最大运行速度
6000 rpm
供电电压
4.75 VDC ~ 32 VDC
消耗电流: typ. 50 mA
功耗: max. 0.5 W
消耗电流: typ. 50 mA
功耗: max. 0.5 W
工作原理
磁
工作温度
-40°C ~ +85°C
存储温度
-40°C ~ +100°C
防护等级
外壳: IP65, IP67; 主轴密封: IP65
| 描述 | |
|---|---|
| CC5 | 径向, 5-pin, 屏蔽线与编码器外壳连接 |
| 描述 | |
|---|---|
| L3 | 径向, 屏蔽线与编码器外壳连接 |
分配
| (+) Vcc | 棕色 |
| GND | 白色 |
| CANHigh | 绿色 |
| CANLow | 黄色 |
| CANGND/屏蔽 | 屏蔽线 |
Handout Absolute encoders WDGA
- Absolute encoders with flange Ø 36 mm / Ø 58 mm
- Single-/Multiturn (16/43 bit)
- Ground-breaking technology 32 Bit processor
- Very high shaft loading, IP67
- EnDra® Multiturn technology: No gears, no battery
- QuattroMag® Singleturn technology: High precision +/- 0,0878°
Download (1.33 MB)
Short-Catalogue Encoders and systems
- Incremental and absolute encoders
- Digital shaft copying
- Made in Germany
- Motorfeedback
- Position Measurement Systems
Download (4.27 MB)
EDS file
EDS file for encoder absolute WDGA singleturn, CANopen.
By downloading and using software and apps
from this homepage, I agree to the GTC and
the supplementary software clause.
Download (19.88 KB)
EDS file
EDS file for encoder absolute WDGA multiturn, CANopen.
By downloading and using software and apps
from this homepage, I agree to the GTC and
the supplementary software clause.
Download (19.90 KB)
WDGDS10005
Plastic drive dog WDGDS10005
适用于增量编码器WDGI58H, WDGI58E和磁性绝对值编码器WDGA58E
(CANopen, CANopen LIFT, CAN SAE J199, SSI, RS485).
编码器 WDGA 58E CANopen也有特殊的可平滑运行的低摩擦轴承的型号。启动力矩因此可变为 ≤ 0.5 Ncm 且轴防护等级为 IP50。
WDGA 58E CANopen绝对值编码器也可以提供集成了120欧姆终端电阻的型号。
