Wachendorff Automation encoders : Robust length measurement system for lenght or speed LMS24

LMS24

紧凑的长度测量系统用于测量长度或速度LMS24

包括实心轴编码器WDG24C，弹簧杆和测量轮。
应用范围：纸板、软塑料、纺织面料、木材和橡胶。

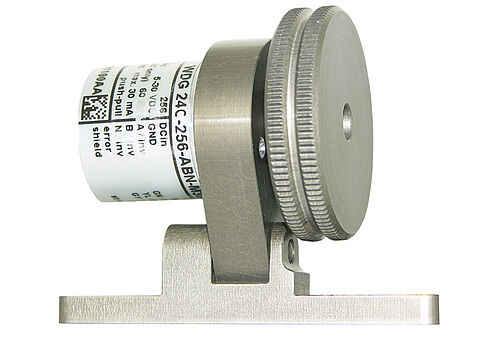

Illustration similar

产品详细说明

描述

测量系统包括：
WDG 24C编码器
测量轮MRD40GR06
弹簧杆WDGFS10000

下载STEP文件：LMS24.stp

编码器

磁性增量编码器WDG 24C
同步法兰：Ø 24 mm
轴径：Ø 6 mm
防护等级：整体防护高达IP67
分辨率：高达1024ppr
信号形状：方波
更多详情请见编码器 WDG 24C

弹簧杆

弹簧杆WDGFS10000

测量轮

测量轮 MRD40GR06
Ø 40 mm

Assembly instructions length measurement system LMS24 with incremental encoder WDG 24C

Download (1.08 MB)

General technical Data and safety instructions incremental encoders WDG/WDGI

Download (891 KB)

For further information please contact our local distributor.
Here you find a list of our distributors worldwide

您希望获取产品的报价或者希望我们回电。 Yes
