• 卓越的测量结果，归功于0.008 mm/脉冲的分辨率
• 适用于多种测量表面
• 吸收式安装
• 接触压力 – 可通过智能的中心调节机构调整，易于适应
• 预装角度支架，易于拆卸

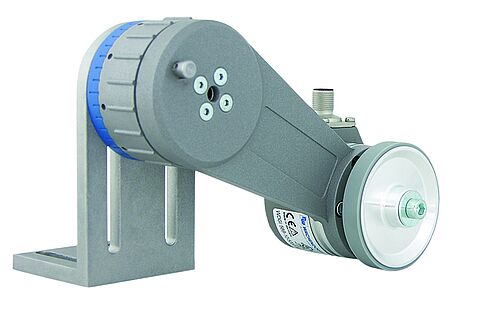

LMSMA32长度测量系统是一套调整完美的预组装的完整系统。

编码器分辨率：
200 PPR: 1 脉冲/mm = 1.0 mm/脉冲
2000 PPR: 10 脉冲/mm = 0.1 mm/脉冲
5000 PPR: 25 脉冲/mm = 0.04 mm/脉冲
25000 PPR: 125 脉冲/mm = 0.008 mm/脉冲

200 ppr: 1 脉冲/mm = 25.4 脉冲/inch
2000 ppr: 10 脉冲mm = 254 脉冲/inch
5000 ppr: 25 脉冲/mm = 635 脉冲/inch
25000 ppr: 125 脉冲/mm = 3175 脉冲/inch

供电电压/消耗电流：
4.75 VDC ~ 30 VDC: max. 40 mA
4.75 VDC ~ 5.5 VDC: max. 100 mA
10 VDC ~ 30 VDC: max. 100 mA

输出电路：
HTL (TTL at 5 VDC),
HTL,
TTL

通道：
ABN和反相信号

附件：
适用于带传感器连接器SC8的编码器，M12，8 pin，IP67。
预置带屏蔽的电缆的母头连接器。
直头, KI867
弯头 KIA867

可调预载力：0 N ~ 30 N，每格5 N

弹簧杆轴长：120 mm

互锁：弹簧臂可以在100°起始位置互锁（弹簧未负载）

接触压力：可调，每转10°/格（等于增加5N压力）

材料：压铸铝

测量轮周长Ø = 200 mm

LMSMA32-xxxx-yy-KW 使用MRA200KW测量轮：
表面处理：合成树脂（光滑的海翠）
应用范围：塑料，油漆表面，纸张，纸板，木材，金属，纺织品。

长度测量系统也可以不带安装支架。
订购号 LMSMA22-xxxx-yy-KW
