增量编码器
增量实心轴编码器 ( 外径 )
增量空心轴编码器 ( 外径 )
信息
WDG 145H

增量空心轴编码器,
脉冲 1024 ppr, 2500 ppr,
法兰 Ø 145mm

空心轴（通孔）：Ø 45, 48, 50, 55, 60, 65, 72mm,
防护等级IP54, 可选择IP64
波形：方波
工作原理: 光学

数据手册General technical data incremental encoders (PDF 855 kB)
Drehgeber WDG145H
Illustration similar
特点
  • 贯通轴编码器可以直接安装在大型电动机上
  • 极高的机械和电气安全性能
  • 极高的抗干扰性，防变频器干扰
  • 防护等级IP54, 可选择IP64
  • 直流10-30V，整体连接保护
  • 带光源故障预警
产品详细说明
法兰
空心轴（通孔）
每圈最大脉冲数/PPR
最大2500 PPR
外壳
Ø 145 mm
铝
轴径
Ø 45 mm
轴长: 59 mm
最小插入深度: 69 mm
轴允许最大负载径向: 200 N
轴允许最大负载轴向: 100 N
Ø 48 mm
轴长: 59 mm
最小插入深度: 69 mm
轴允许最大负载径向: 200 N
轴允许最大负载轴向: 100 N
Ø 50 mm
轴长: 59 mm
最小插入深度: 69 mm
轴允许最大负载径向: 200 N
轴允许最大负载轴向: 100 N
Ø 55 mm
轴长: 59 mm
最小插入深度: 69 mm
轴允许最大负载径向: 200 N
轴允许最大负载轴向: 100 N
Ø 60 mm
轴长: 59 mm
最小插入深度: 69 mm
轴允许最大负载径向: 200 N
轴允许最大负载轴向: 100 N
Ø 65 mm
轴长: 59 mm
最小插入深度: 69 mm
轴允许最大负载径向: 200 N
轴允许最大负载轴向: 100 N
Ø 72 mm
轴长: 59 mm
最小插入深度: 69 mm
轴允许最大负载径向: 200 N
轴允许最大负载轴向: 100 N
最大运行速度
1600 min'-1 (with cylinder pin 800 min'-1)
工作原理
光学
输出电路
TTL
TTL, RS422 兼容., 带反相
HTL
HTL, 带反相
输出频率
TTL ≤ 2500 ppr, max. 200 kHz
HTL ≤ 2500 ppr, max. 200 kHz
供电电压
4.75 VDC ~ 5.5 VDC
消耗电流: typ. 70 mA
10 VDC ~ 30 VDC
消耗电流: typ. 70 mA

环境参数

ESD (DIN EN 61000-4-2):

8 kV

Burst (DIN EN 61000-4-4):

2 kV

包括EMC:

DIN EN 61000-6-2
DIN EN 61000-6-3

Vibration:
(DIN EN 60068-2-6)

50 m/s2 (10 Hz~2000 Hz)

Shock:
(DIN EN 60068-2-27)

1000 m/s2 (6 ms)

Electrial Safety:

符合DIN VDE 0160

Customs information

Customs tariff number:

90318020

Country of origin:

Germany

工作温度
-20°C ~ +80°C
防护等级
IP54
STEP查看器/STEP数据:

您需要的STEP文件没有被列出：
需要STEP文件 这里

描述ABN带反向信号

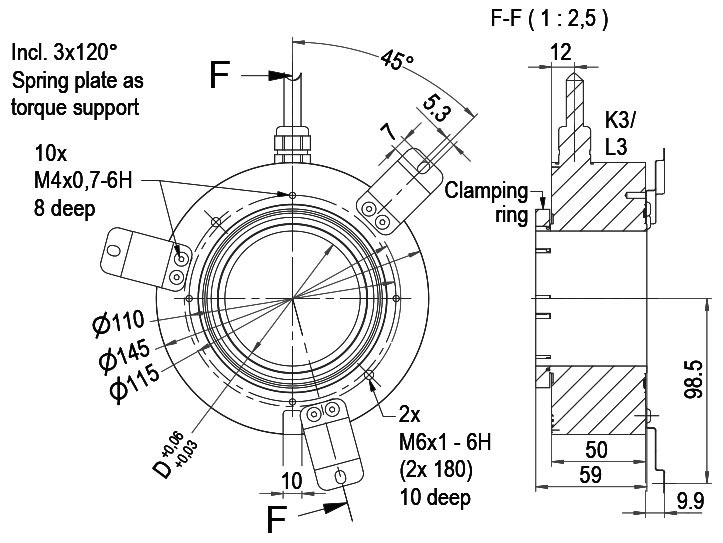

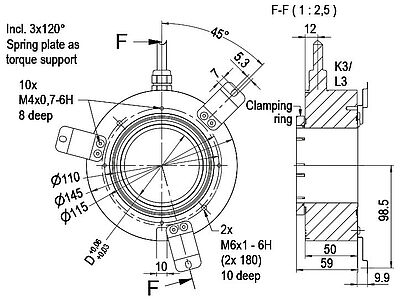

K3径向, 屏蔽线未与编码器外壳连接●
L3径向, 屏蔽线与编码器外壳连接●
分配
 K3, L3K3, L3
电路H05, H24R05, R24
负极 GND白色白色
正极 (+) Vcc棕色棕色
A绿色绿色
B黄色黄色
N灰色灰色
---
A 反向-红色
B 反向-黑色, (ACA:蓝色)
N 反向-紫色
屏蔽多股绞合线多股绞合线
STEP查看器/STEP数据:

您需要的STEP文件没有被列出：
需要STEP文件 这里

描述ABN带反向信号

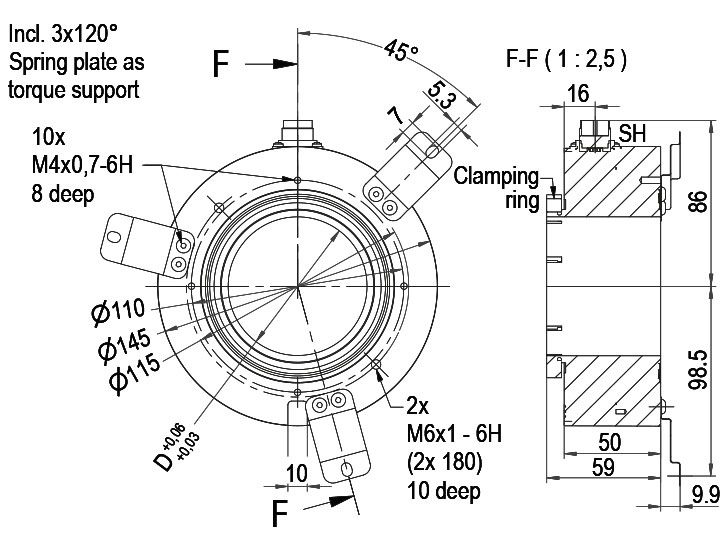

SH5径向, 5-pin, 连接器与编码器外壳连接-
SH6径向, 6-pin, 连接器与编码器外壳连接-
SH8径向, 8-pin, 连接器与编码器外壳连接●
SH12径向, 12-pin, 连接器与编码器外壳连接●
分配
SH5SH6SH8SH12
 5-pin6-pin8-pin12-pin
连接器图纸
电路H05, H24H05, H24R05, R24R05, R24
负极 GND161K, L
正极 (+) Vcc212M, B
A323E
B444H
N535C
-----
A 反向--6F
B 反向--7A
N 反向--8D
n. c. 空置-5-G, J
屏蔽----
STEP查看器/STEP数据:

您需要的STEP文件没有被列出：
需要STEP文件 这里

描述ABN带反向信号

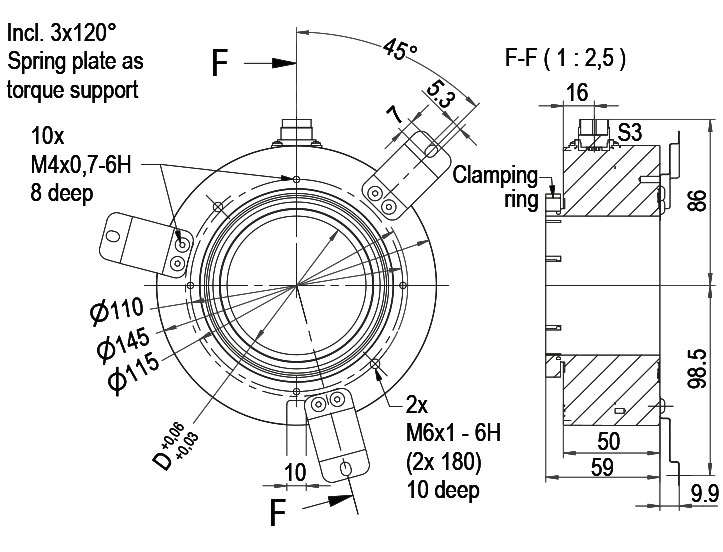

S3径向, 7-pin, 连接器与编码器外壳连接-
分配
S3
 7-pin
连接器图纸
电路H05, H24
负极 GND1
正极 (+) Vcc2
A3
B4
N5
--
A 反向-
B 反向-
N 反向-
n. c. 空置6, 7
屏蔽-
STEP查看器/STEP数据:

您需要的STEP文件没有被列出：
需要STEP文件 这里

描述ABN带反向信号
S5径向, 12-pin, 连接器与编码器外壳连接●
分配
S5S5
 12-pin12-pin
连接器图纸
电路H05, H24R05, R24
负极 GND1010
正极 (+) Vcc1212
A55
B88
N33
---
A 反向-6
B 反向-1
N 反向-4
n. c. 空置1, 2, 4, 6, 7, 9, 112, 7, 9, 11
屏蔽--
STEP查看器/STEP数据:

您需要的STEP文件没有被列出：
需要STEP文件 这里

描述ABN带反向信号

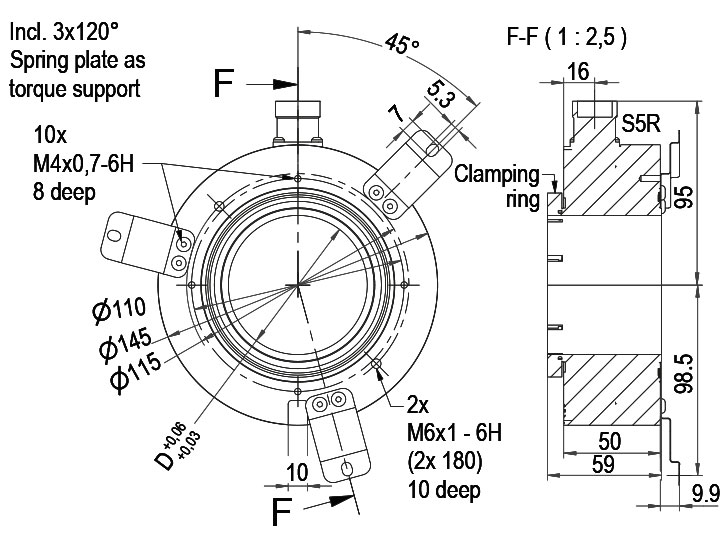

S5R径向, 12-pin, 连接器与编码器外壳连接●
分配
S5RS5R
 12-pin12-pin
连接器图纸
电路H05, H24R05, R24
负极 GND1010
正极 (+) Vcc1212
A55
B88
N33
---
A 反向-6
B 反向-1
N 反向-4
n. c. 空置1, 2, 4, 6, 7, 9, 112, 7, 9, 11
屏蔽--
STEP查看器/STEP数据:

您需要的STEP文件没有被列出：
需要STEP文件 这里

描述ABN带反向信号

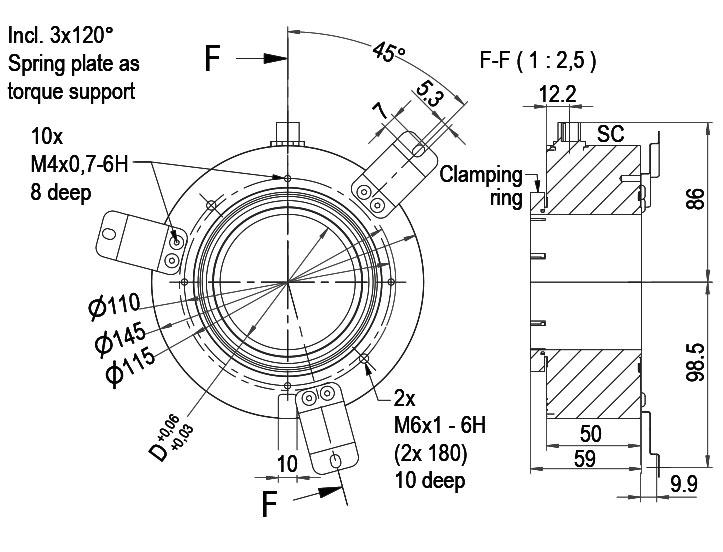

SC4径向, 4-pin, 连接器与编码器外壳连接-
SC5径向, 5-pin, 连接器与编码器外壳连接-
SC8径向, 8-pin, 连接器与编码器外壳连接●
SC12径向, 12-pin, 连接器与编码器外壳连接●
分配
SC4SC5SC8SC12
 4-pin5-pin8-pin12-pin
连接器图纸
电路H05, H24H05, H24R05, R24R05, R24
负极 GND3313
正极 (+) Vcc1121
A2434
B4246
N-558
-----
A 反向--69
B 反向--77
N 反向--810
n. c. 空置---2, 5, 11, 12
屏蔽----
1024, 2500 PPR
供电电压 VDC
4,75 - 5,5 VDC
消耗电流
typ. 70 mA
信号波形
方波
输出电路
TTL
通道
AB, ABN
输出
push-pull
负载
max.40 mA/ 通道
信号电平 mA
at 20 mA
信号高电平H>
H > 2.5 VDC
信号低电平L<
L < 0.5 VDC
输出频率
max. 200 kHz
保护电路
无
光源故障预警功能
否
供电电压 VDC
4,75 - 5,5 VDC
消耗电流
typ. 70 mA
信号波形
方波
输出电路
TTL, RS422 兼容., 带反相
通道
AB, ABN, 和反向信号
输出
push-pull
负载
max.40 mA/ 通道
信号电平 mA
at 20 mA
信号高电平H>
H > 2.5 VDC
信号低电平L<
L < 0.5 VDC
输出频率
max. 200 kHz
保护电路
无
光源故障预警功能
否
供电电压 VDC
10 - 30 VDC
消耗电流
typ. 70 mA
信号波形
方波
输出电路
HTL
通道
AB, ABN
输出
push-pull
负载
max.40 mA/ 通道
信号电平 mA
at 20 mA
信号高电平H>
H > (+)Vcc -2,5 VDC
信号低电平L<
L < 2.5 VDC
输出频率
max. 200 kHz
保护电路
有
光源故障预警功能
否
供电电压 VDC
10 - 30 VDC
消耗电流
typ. 70 mA
信号波形
方波
输出电路
HTL 带反相
通道
AB, ABN, 和反向信号
输出
push-pull
负载
max.40 mA/ 通道
信号电平 mA
at 20 mA
信号高电平H>
H > (+)Vcc -2,5 VDC
信号低电平L<
L < 2.5 VDC
输出频率
max. 200 kHz
保护电路
有
光源故障预警功能
否
编码器 WDG 145H可以提供整体防护IP64的型号。
最大转速RPM:500 rpm
起动力矩:常温 5 Ncm
编码器WDG 145H可以提供超过2米的电缆。 最大电缆长度取决于供电电压和频率；请参考 '综合技术参数'
请在标准订货型号后加上三位数字来指定需要的电缆长度，单位为分米.
举例: 5 m 电缆 = 050
