WDGA 36E RS485

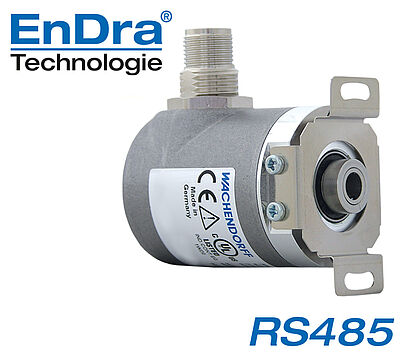

磁性绝对值编码器, RS485 WDGA 36E,
空心轴（盲孔）, 法兰 Ø 36mm

16位/32位 单圈/多圈;
空心轴（盲孔）：Ø 6mm, Ø 1/4";
CRC校验

数据手册General technical data absolute encoders RS485 (PDF 620 kB)
Drehgeber WDGA36ERS485
特点
  • Endra®多圈技术：免维护、无污染
  • RS485
  • 单圈/多圈（ST+MT最大32位）
  • 具备32位处理器的前瞻性技术
  • 双色LED指示运行状态
  • CRC校验
产品详细说明
法兰
空心轴（盲孔）
外壳
Ø 36 mm
不锈钢
分辨率
单圈分辨率

最大65,536步/圈（16位）

多圈分辨率

高达32位

轴径
Ø 6 mm
最小插入深度: 8 mm
最大插入深度: 17 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N
Ø 6.35 mm
最小插入深度: 8 mm
最大插入深度: 17 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N
最大运行速度
12000 rpm
供电电压
4.75 VDC ~ 32 VDC
消耗电流: typ. 50 mA
功耗: max. 0.5 W
4.75 VDC ~ 5.5 VDC
消耗电流: typ. 80 mA
功耗: max. 0.44 W
工作温度
-40°C ~ +85°C
存储温度
-40°C ~ +100°C
防护等级
外壳: IP65, IP67; 主轴密封: IP65; 电缆的型号 K1: IP40
STEP查看器/STEP数据:

您需要的STEP文件没有被列出：
需要STEP文件 这里

描述
L2轴向, 屏蔽线与编码器外壳连接
分配
S- (GND)白色
S+ (DCin)棕色
A (DATA+)灰色
B (DATA-)粉色
PRESET蓝色
DIR红色
屏蔽外壳
STEP查看器/STEP数据:

您需要的STEP文件没有被列出：
需要STEP文件 这里

描述
L3径向, 屏蔽线与编码器外壳连接
分配
S- (GND)白色
S+ (DCin)棕色
A (DATA+)灰色
B (DATA-)粉色
PRESET蓝色
DIR红色
屏蔽外壳
STEP查看器/STEP数据:

您需要的STEP文件没有被列出：
需要STEP文件 这里

描述
K1径向, 屏蔽线未与编码器外壳连接
分配
S- (GND)白色
S+ (DCin)棕色
A (DATA+)灰色
B (DATA-)粉色
PRESET蓝色
DIR红色
屏蔽外壳 n.c.
STEP查看器/STEP数据:

您需要的STEP文件没有被列出：
需要STEP文件 这里

描述
CB8轴向, 8-pin, 屏蔽线与编码器外壳连接
分配
S- (GND)1
S+ (DCin)2
A (DATA+)5
B (DATA-)6
PRESET7
DIR8
屏蔽外壳
STEP查看器/STEP数据:

您需要的STEP文件没有被列出：
需要STEP文件 这里

描述
CC8径向, 8-pin, 屏蔽线与编码器外壳连接
分配
S- (GND)1
S+ (DCin)2
A (DATA+)5
B (DATA-)6
PRESET7
DIR8
屏蔽外壳
