WDGA 36E SSI

磁性绝对值编码器, SSI WDGA 36E,
空心轴(盲孔), 法兰 Ø 36mm

16位/43位 单圈/多圈;
空心轴(盲孔):Ø 8,10,12,14,15mm;
SSI格雷码或二进制编码

数据手册General technical data absolute encoders SSI (PDF 638 kB)
Drehgeber WDGA36ESSI-K15
特点
  • Endra®多圈专利技术
  • 免维护,无污染
  • SSI格雷码或二进制编码
  • 单圈/多圈(16位/43位)
  • 具备32位处理器的前瞻性技术
  • 双色LED指示运行状态
产品详细说明
法兰
空心轴(盲孔)
外壳
Ø 36 mm
镀铬钢,磁性屏蔽
分辨率
单圈分辨率

高达65,536步/圈(16位)

多圈分辨率

高达43位

轴径
Ø 8 mm
最小插入深度: 10 mm
最大插入深度: 14.5 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N
Ø 10 mm
最小插入深度: 10 mm
最大插入深度: 14.5 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N
Ø 12 mm
最小插入深度: 10 mm
最大插入深度: 14.5 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N
Ø 14 mm
最小插入深度: 10 mm
最大插入深度: 14.5 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N
Ø 15 mm
最小插入深度: 10 mm
最大插入深度: 14.5 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N
最大运行速度
6000 rpm
供电电压
10 VDC ~ 32 VDC
消耗电流: typ. 50 mA
功耗: max. 0.5 W
4.75 VDC ~ 5.5 VDC
消耗电流: typ. 80 mA
功耗: max. 0.44 W
工作温度
-40°C ~ +85°C
存储温度
-40°C ~ +100°C
防护等级
外壳: IP65, IP67; 主轴密封: IP65; 电缆的型号 K1: IP40, K6: IP20

您需要的STEP文件没有被列出:
需要STEP文件 这里

描述
L2轴向, 屏蔽线与编码器外壳连接
分配
GND白色
(+) Vcc棕色
SSI CLK+绿色
SSI CLK-黄色
SSI DATA+灰色
SSI DATA-粉色
PRESET蓝色
DIR红色
屏蔽外壳
STEP数据:

您需要的STEP文件没有被列出:
需要STEP文件 这里

描述
K1径向, 屏蔽线未与编码器外壳连接
分配
GND白色
(+) Vcc棕色
SSI CLK+绿色
SSI CLK-黄色
SSI DATA+灰色
SSI DATA-粉色
PRESET蓝色
DIR红色
屏蔽外壳 n.c.
STEP数据:

您需要的STEP文件没有被列出:
需要STEP文件 这里

描述

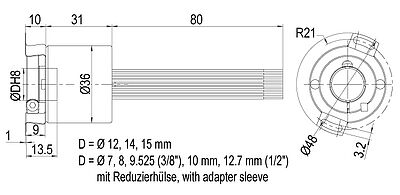

K6轴向, 屏蔽线未与编码器外壳连接
分配
GND白色
(+) Vcc棕色
SSI CLK+绿色
SSI CLK-黄色
SSI DATA+灰色
SSI DATA-粉色
PRESET蓝色
DIR红色
屏蔽外壳 n.c.

您需要的STEP文件没有被列出:
需要STEP文件 这里

描述

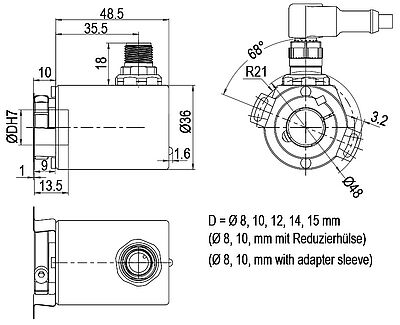

CB8轴向, 8-pin, 屏蔽线与编码器外壳连接
分配
GND1
(+) Vcc2
SSI CLK+3
SSI CLK-4
SSI DATA+5
SSI DATA-6
PRESET7
DIR8
屏蔽外壳
WDG053XIOM

SSI display unit for absolute encoders WDGA SSI with Singleturn or Multiturn

with 4 presets and outputs

KI867SSI Drehgeber Kabeldose
KI-8-67-SSI

母头连接器 KI-8-67-SSI :
适用于连接器出线的 CB8/CC8, 8pin, IP67 WDGA SSI

直头母头连接器带屏蔽电缆,屏蔽连接

KIA867SSI Drehgeber Kabeldose
KIA-8-67-SSI

母头连接器 KIA-8-67-SSI :
适用于连接器出线的 CB8/CC8, 8pin, IP67, WDGA SSI

弯头母头连接器带屏蔽电缆,屏蔽连接

WDGWA10M06 Drehgeber encoder Wellenadapter shaft adapter
WDGWA10M06

轴适配器 M6 WDGWA10M06

可用于空心轴通孔编码器和空心轴盲孔编码器Ø 10 mm,
或联轴器直径10mm时,
M6线

WDGWA10M08 Drehgeber Wellenadapter
WDGWA10M08

轴适配器 M8 WDGWA10M08

可用于空心轴通孔编码器和空心轴盲孔编码器Ø 10 mm,
或联轴器直径10mm时,
M8线

WDGWA10M10 Drehgeber Wellenadapter
WDGWA10M10

轴适配器 M10 WDGWA10M10

可用于空心轴通孔编码器和空心轴盲孔编码器Ø 10 mm,
或联轴器直径10mm时,
M10线

WDGWA10M12 Drehgeber Wellenadapter
WDGWA10M12

轴适配器 M12 WDGWA10M12

可用于空心轴通孔编码器和空心轴盲孔编码器Ø 10 mm,
或联轴器直径10mm时,
M12线

WDGWA10M14 Drehgeber Wellenadapter
WDGWA10M14

轴适配器 M14 WDGWA10M14

可用于空心轴通孔编码器和空心轴盲孔编码器Ø 10 mm,
或联轴器直径10mm时,
M14线

WDGWA10M16 Drehgeber Wellenadapter
WDGWA10M16

轴适配器 M16 WDGWA10M16

可用于空心轴通孔编码器和空心轴盲孔编码器Ø 10 mm,
或联轴器直径10mm时,
M16线

WDGWA10M20 Drehgeber Wellenadapter
WDGWA10M20

轴适配器 M20 WDGWA10M20

可用于空心轴通孔编码器和空心轴盲孔编码器Ø 10 mm,
或联轴器直径10mm时,
M20线
