磁性绝对值编码器, CANopen WDGA 58A,
带电流隔离;
实心轴编码,
同步法兰 Ø 58mm
16位/32位 单圈/多圈;
轴：Ø 6mm, Ø 8mm, Ø 10mm, Ø 3/8"
遵循CiA 301通信协议
CANopen应用规范的CiA417 V2.0 LIFT;
二进制代码
- EnDra®技术：免维护、无污染
- CANopen LIFT，单圈或者多圈
- 带电流隔离
- 遵循CiA 301通信协议
- CANopen应用规范的CiA417 V2.0 LIFT
- 单圈/多圈（16位/32位）
- 具备32位处理器的前瞻性技术
- 2色LED指示运行状态以及异常信息，遵循CiA 303-3协议
- 轴最大负载可达径向220N，轴向120N
最大65,536步/圈（16位）
多圈分辨率最大达32位
说明: 建议: 注意: AAO=整体防护IP67
轴长: 12 mm
轴允许最大负载径向: 125 N
轴允许最大负载轴向: 120 N
说明: 建议: 注意: AAO=整体防护IP67
轴长: 19 mm
轴允许最大负载径向: 125 N
轴允许最大负载轴向: 120 N
轴长: 20 mm
轴允许最大负载径向: 220 N
轴允许最大负载轴向: 120 N
说明: 建议: 注意: AAO=整体防护IP67
轴长: 20 mm
轴允许最大负载径向: 220 N
轴允许最大负载轴向: 120 N
消耗电流: typ. 100 mA
功耗: max. 1 W
| 描述 | |
|---|---|

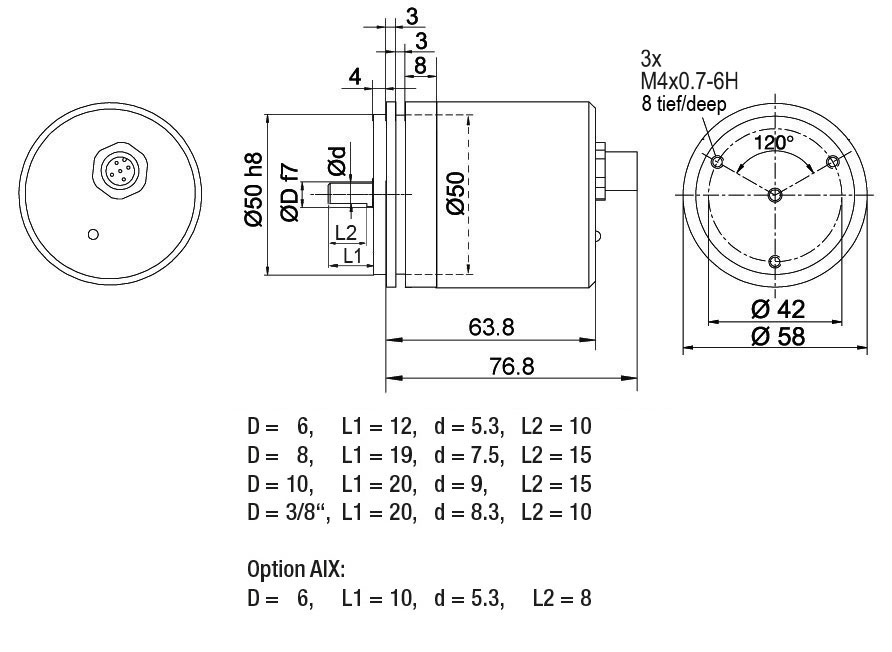

| CB5 | 轴向, 5-pin, 屏蔽线与编码器外壳连接 |
| 描述 | |
|---|---|

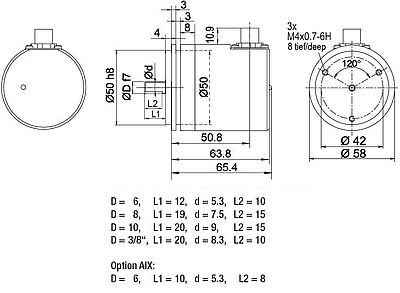

| CC5 | 径向, 5-pin, 屏蔽线与编码器外壳连接 |
| 描述 | |
|---|---|

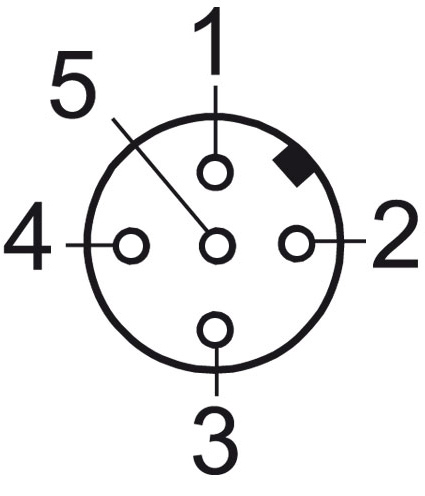

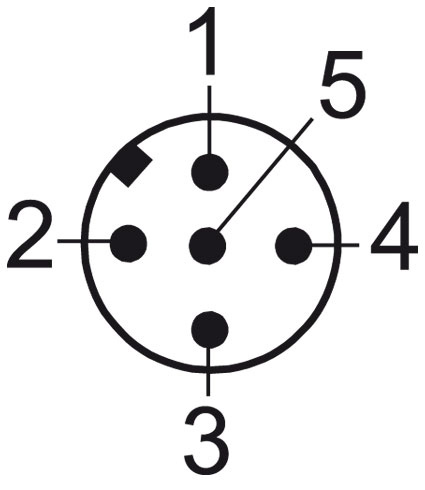

| DB5 | 轴向, 5-pin, 屏蔽线与编码器外壳连接 |
| 描述 | |
|---|---|

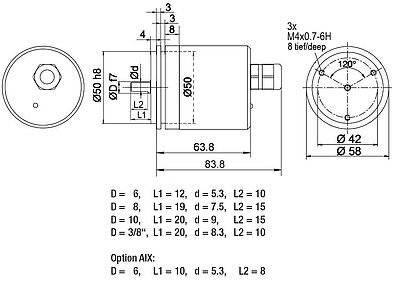

| L2 | 轴向, 屏蔽线与编码器外壳连接 |
| (+) Vcc | 棕色 |
| GND | 白色 |
| CANHigh | 绿色 |
| CANLow | 黄色 |
| CANGND/屏蔽 | 屏蔽线 |
| 描述 | |
|---|---|
| L3 | 径向, 屏蔽线与编码器外壳连接 |
| (+) Vcc | 棕色 |
| GND | 白色 |
| CANHigh | 绿色 |
| CANLow | 黄色 |
| CANGND/屏蔽 | 屏蔽线 |
- Absolute encoders with flange Ø 36 mm / Ø 58 mm
- Single-/Multiturn (16/43 bit)
- Ground-breaking technology 32 Bit processor
- Very high shaft loading, IP67
- EnDra® Multiturn technology: No gears, no battery
- QuattroMag® Singleturn technology: High precision +/- 0,0878°
Download (1.33 MB)
- Incremental and absolute encoders
- Digital shaft copying
- Made in Germany
- Motorfeedback
- Position Measurement Systems
Download (4.29 MB)
Download (908 KB)
EDS file for encoder absolute WDGA multiturn, CANopen LIFT.
By downloading and using software and apps
from this homepage, I agree to the GTC and
the supplementary software clause.
Download (6.64 KB)
波纹管联轴器 BK29
用于与轴直径6毫米，8毫米，10毫米或12毫米*编码器。
Max. offset of shafts radial: ± 0,25 mm or ± 0,30 mm*
Torsion spring stiffness: 150 Nm/rad or 130 Nm/rad*
弹性联轴器 DSK29
用于与轴直径6毫米，8毫米或10毫米编码器。
No moving parts, thermally and electrically insulating, smooth running, maintenance-free.
Good resistance to
Gasoline, oil, benzene, toluene, aromatic and non aromatic hydrocarbons, alcohols, glycols, solvents and many chemicals.
弹性联轴器 DSK38
用于与轴直径6毫米，8毫米，10毫米或12毫米编码器。
No moving parts, thermally and electrically insulating, smooth running, maintenance-free.
Good resistance to
Gasoline, oil, benzene, toluene, aromatic and non aromatic hydrocarbons, alcohols, glycols, solvents and many chemicals.
弹性联轴器 DSK48
用于与轴直径10毫米，12毫米或14毫米编码器。
No moving parts, thermally and electrically insulating, smooth running, maintenance-free.
Good resistance to
Gasoline, oil, benzene, toluene, aromatic and non aromatic hydrocarbons, alcohols, glycols, solvents and many chemicals.
测量轮 MRA200KR
周长200mm,
面：金属，滚花
应用领域： 纸板，木材，纺织品，橡胶，软塑料。
用于与轴直径6毫米,10毫米或12毫米编码器。
测量轮 MRA200KH
周长200mm,
面：塑料（聚氨酯，平稳）
应用领域：纸板，木材，软塑料，纺织，皮革，造纸，线材，型材，脂润滑金属，油漆表面。
用于与轴直径6毫米,10毫米或12毫米编码器。
测量轮 MRA200NG
周长200mm,
面：塑料（聚氨酯，橡胶防滑钉）
应用领域：塑料，纸张，纸板，木材，纺织品，羊毛，地毯，电缆测量。
用于与轴直径6毫米,10毫米或12毫米编码器。
测量轮 MR200KG
周长200 mm,
面：塑料（的Hytrel，有凹槽）
应用领域：塑料，油漆表面，纸张，纸板，木材，金属，纺织品。
用于与轴直径6毫米或10毫米编码器。
测量轮 MRA200KG
周长200 mm,
面：塑料（聚氨酯，有凹槽）
应用领域：油漆表面，塑料，纸张，纸板，木材，纺织品，玻璃，地板。
用于与轴直径6毫米,10毫米或12毫米编码器。
测量轮 MRA500KH
周长500mm,
面：塑料（聚氨酯，平稳）
应用领域：纸板，木材，软塑料，纺织，皮革，造纸，线材，型材，脂润滑金属，油漆表面。
用于与轴直径10毫米或12毫米编码器。
测量轮 MR500KV
周长500mm,
面：塑料（的Vulkollan®，平稳）
应用领域：纸，纸板，电缆，脱脂的金属，粗糙的木头，塑料，线材。
编码器轴Ø10毫米
测量轮 MRA500NG
周长500mm,
面：塑料（聚氨酯，橡胶防滑钉）
应用领域：纸板的，木材，塑料，地毯，粗糙的纺织品，电缆测量，纸张，羊毛。
用于与轴直径10毫米或12毫米编码器。
测量轮 MR150GR06
周长150mm,
面：: O-ring 3,5 mm, material NBR70
应用领域：Wood, metal, conveyor belts, paper, textiles.
用于与轴直径6毫米编码器
测量轮 MRA200GR10
周长：200 毫米、
衬里： 3.5 毫米宽 O 型圈，材料 NBR70
应用范围 木材、涂漆表面、纸张、塑料。
适用于带直径 10 mm 轴的旋转编码器。
WDGA 58A CANopen LIFT绝对值编码器可以提供整体防护IP67的型号。
最大转速： 3500 rpm
轴允许最大负载： 轴向100N;径向110N
启动力矩： 常温下大约4Ncm
WDGA 58A 带电流隔离功能的CANopen LIFT绝对值编码器也可以提供集成了120欧姆终端电阻的型号。
WDGA 58A CANopen LIFT轴长：Ø 6mm轴也有轴长仅为10mm的型号可选。
