FB29B

波纹管联轴器 FB29B

用于与轴直径4毫米,6毫米,8毫米,10毫米或12毫米编码器。

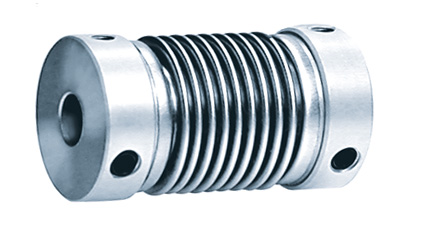

FB29B Kupplung Drehgeber
最大运行速度
10000 rpm
最大扭矩
120 Ncm
轴最大径向补偿
±0.25 mm
轴最大轴向补偿
±0.4 mm
轴最大角度补偿
±4°
扭力弹簧刚度
150 Nm/rad
径向弹簧刚度
25 N/mm
转动惯量
8 gcm²
最大阻尼转矩
150 Ncm
重量
15 g
材质



Flange: Aluminium, anodised,
Bellows: stainless steel



订货型号
FB29B0404
波纹管联轴器:Ø d1 = 4 mm, Ø d2 = 4 mm
FB29B0406
波纹管联轴器:Ø d1 = 4 mm, Ø d2 = 6 mm
FB29B0606
波纹管联轴器:Ø d1 = 6 mm, Ø d2 = 6 mm
FB29B0610
波纹管联轴器:Ø d1 = 6 mm, Ø d2 = 10 mm
FB29B0612
波纹管联轴器:Ø d1 = 6 mm, Ø d2 = 12 mm
FB29B0808
波纹管联轴器:Ø d1 = 8 mm, Ø d2 = 8 mm
FB29B1010
波纹管联轴器:Ø d1 = 10 mm, Ø d2 = 10 mm
FB29B1012
波纹管联轴器:Ø d1 = 10 mm, Ø d2 = 12 mm
FB29B1212
波纹管联轴器:Ø d1 = 12 mm, Ø d2 = 12 mm
所有尺寸标注单位为mm
