Wachendorff Automation 磁性绝对值编码器, CAN SAE J1939 WDGA 58E, 空心轴（盲孔）, 法兰 Ø 58毫米

WDGA 58E CAN SAE J1939

磁性绝对值编码器, CAN SAE J1939 WDGA 58E,
空心轴（盲孔）, 法兰 Ø 58mm

16位/32位单圈/多圈;
空心轴（盲孔）：Ø 12,14或15mm;
带紧定套 : Ø 6, 6.35 (1/4''), 7, 8, 9.525 (3/8''), 10mm

数据手册

产品参数

特点

Endra®多圈专利技术
协议 CAN SAE J1939
具备32位处理器的前瞻性技术

产品详细说明

法兰

空心轴（盲孔）

外壳

Ø 58 mm

压铸铝，涂特殊的环保粉末涂料完整的磁性屏蔽

分辨率

单圈分辨率

最大65,536步/圈（16位）

多圈分辨率

高达32位

轴径

Ø 6 mm
说明: 使用空心轴套管
轴长: 12 mm
最小插入深度: 11 mm
最大插入深度: 15 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N

Ø 6.35 mm
说明: 使用空心轴套管
轴长: 12 mm
最小插入深度: 11 mm
最大插入深度: 15 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N

Ø 7 mm
说明: 使用空心轴套管
轴长: 12 mm
最小插入深度: 11 mm
最大插入深度: 15 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N

Ø 8 mm
说明: 使用空心轴套管
轴长: 12 mm
最小插入深度: 11 mm
最大插入深度: 15 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N

Ø 9.525 mm
说明: 使用空心轴套管
轴长: 12 mm
最小插入深度: 11 mm
最大插入深度: 15 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N

Ø 10 mm
说明: 使用空心轴套管
轴长: 12 mm
最小插入深度: 11 mm
最大插入深度: 15 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N

Ø 12 mm
轴长: 12 mm
最小插入深度: 11 mm
最大插入深度: 15 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N

Ø 14 mm
轴长: 12 mm
最小插入深度: 11 mm
最大插入深度: 15 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N

Ø 15 mm
轴长: 12 mm
最小插入深度: 11 mm
最大插入深度: 15 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N

最大运行速度

6000 rpm

供电电压

4.75 VDC ~ 32 VDC
消耗电流: typ. 50 mA
功耗: max. 0.5 W

工作温度

-40°C ~ +85°C

存储温度

-40°C ~ +100°C

防护等级

外壳: IP65, IP67; 主轴密封: IP65; 电缆的型号 L1: IP40

图纸和STEP文件

连接器 (M12x1) CC5, 径向, 5-pin

STEP查看器/STEP数据:

您需要的STEP文件没有被列出：
需要STEP文件这里

描述
CC5	径向, 5-pin, 屏蔽线与编码器外壳连接

分配


(+) Vcc	2
GND	3
CANHigh	4
CANLow	5
CANGND/屏蔽	1

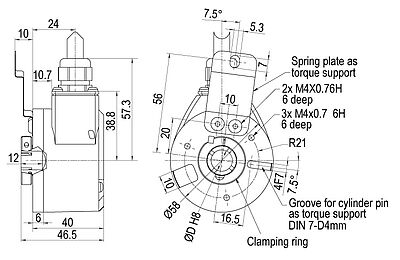

电缆连接, L3 电缆2m

STEP查看器/STEP数据:

您需要的STEP文件没有被列出：
需要STEP文件这里

描述
L3	径向, 屏蔽线与编码器外壳连接

分配

(+) Vcc	棕色
GND	白色
CANHigh	绿色
CANLow	黄色
CANGND/屏蔽	屏蔽线

下载

样本 (Flyer / Handouts)

Handout Absolute encoders WDGA

Absolute encoders with flange Ø 36 mm / Ø 58 mm
Single-/Multiturn (16/43 bit)
Ground-breaking technology 32 Bit processor
Very high shaft loading, IP67
EnDra^® Multiturn technology: No gears, no battery
QuattroMag^®Singleturn technology: High precision +/- 0,0878°

Download (767 KB)

Short-Catalogue Encoders and systems

Incremental and absolute encoders
Digital shaft copying
Made in Germany
Motorfeedback
Position Measurement Systems

Download (3.78 MB)

应用报告

The HALT-Test

Download (528 KB)

Delivery times and service

of Wachendorff Automation GmbH & Co. KG

Download (543 KB)

装配说明

Assembly instructions for WDGA absolute encoder SAE J1939

Download (836 KB)

证书和法规

EC Konformitätserklärung Drehgeber : EC declaration of conformity encoder

EU declaration of conformity absolute encoder WDGA 2.0 CAN/SSI

for Wachendorff Automation GmbH & Co. KG.

Download (611 KB)

UKCA declaration of conformity absolute encoder WDGA 2.0 CAN/SSI

for Wachendorff Automation GmbH & Co. KG.

Download (144 KB)

UL Certificates

for Wachendorff Automation products.

Download (556 KB)

REACH- and RoHS regulation of the EU

Informationen

Download (128 KB)

ISO Certificate DIN EN 9001:2015

Download (405 KB)

附件

扭矩支架

WDGDS10001

扭矩支架WDGDS10001

适用于所有型号的空心轴通孔或者盲孔编码器。作为空心轴通孔或盲孔编码器必需的标准件提供给客户（WDGA36E除外）。
