WDG 58S

增量实心轴编码器, 光学,
多达 25000 ppr,
夹紧法兰:Ø 58mm

成功通过耐盐雾测试(IEC 60068-2-11)
耐腐蚀性能
轴:Ø 10mm,
整体防护等级可达IP67和IP69K(高压/蒸汽)
波形:方波或正余弦波

数据手册General technical data incremental encoders (PDF 551 kB)
Drehgeber WDG58S
特点
  • 成功通过耐盐雾测试(IEC 60068-2-11)
  • 整体防护等级可达IP67和IP69K(高压/蒸汽)
  • 脉冲高达25000 PPR,用于高精度等级的电子设备
  • 主轴密封,轴周围没有任何空隙(PTFE)
  • 直流10-30V,整体连接保护
  • 带光源故障预警
  • 可选择:工作温度-40 °C~ +85 °C的型号
产品详细说明
法兰
夹紧法兰
每圈最大脉冲数/PPR
最大25000 PPR
外壳
Ø 58 mm
不锈钢,V4A
轴径
Ø 10 mm
轴长: 18 mm
轴允许最大负载径向: 100 N
轴允许最大负载轴向: 100 N
最大运行速度
3600 rpm
输出电路
TTL
TTL, RS422 兼容., 带反相
HTL
HTL, 带反相
1 Vpp Sin/Cos
输出频率
TTL ≤ 5000 ppr, max. 200 kHz
HTL ≤ 5000 ppr, max. 200 kHz
TTL > 1200 ppr, max. 2 MHz
HTL > 1200 ppr, max. 600 kHz
1 Vpp sin/cos, max. 100 kHz
供电电压
4.75 VDC ~ 5.5 VDC
消耗电流: typ. 100 mA
5 VDC ~ 30 VDC
消耗电流: typ. 70 mA
10 VDC ~ 30 VDC
消耗电流: typ. 100 mA

环境参数

ESD (DIN EN 61000-4-2):

8 kV

Burst (DIN EN 61000-4-4):

2 kV

包括EMC:

DIN EN 61000-6-2
DIN EN 61000-6-3

Vibration:
(DIN EN 60068-2-6)

50 m/s2 (10 Hz~2000 Hz)

Shock:
(DIN EN 60068-2-27)

1000 m/s2 (6 ms)

设计:

符合DIN VDE 0160

Customs information

Customs tariff number:

90318020

Country of origin:

Germany

工作温度
-20°C ~ +80°C
1 Vpp Sin/Cos: -10°C ~ +70°C
防护等级
整体防护等级可达 IP67 和 IP69K, 成功通过耐盐雾测试 (IEC 60068-2-11)
STEP查看器/STEP数据:

您需要的STEP文件没有被列出:
需要STEP文件 这里

描述ABN带反向信号
K2轴向, 屏蔽线未与编码器外壳连接
L2轴向, 屏蔽线与编码器外壳连接
分配
 K2, L2K2, L2K2, L2K2, L2L2
电路G05, G24F05, H05, F24, H24, H30I05, I24, 524P05, R05, P24, R24, 245, 645, R30SIN
负极 GND白色白色白色白色白色
正极 (+) Vcc棕色棕色棕色棕色棕色
A绿色绿色绿色绿色绿色
B黄色黄色黄色黄色灰色
N灰色灰色灰色灰色-
故障预警粉色-粉色--
A 反向--红色红色黄色
B 反向--蓝色蓝色粉色
N 反向--紫色紫色-
屏蔽多股绞合线多股绞合线多股绞合线多股绞合线多股绞合线
STEP查看器/STEP数据:

您需要的STEP文件没有被列出:
需要STEP文件 这里

描述ABN带反向信号

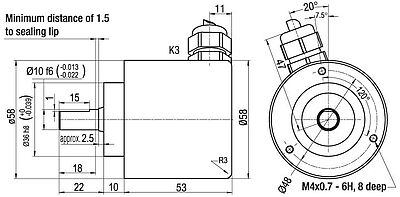

K3径向, 屏蔽线未与编码器外壳连接
L3径向, 屏蔽线与编码器外壳连接
分配
 K3, L3K3, L3K3, L3K3, L3L3
电路G05, G24F05, H05, F24, H24, H30I05, I24, 524P05, R05, P24, R24, 245, 645, R30SIN
负极 GND白色白色白色白色白色
正极 (+) Vcc棕色棕色棕色棕色棕色
A绿色绿色绿色绿色绿色
B黄色黄色黄色黄色灰色
N灰色灰色灰色灰色-
故障预警粉色-粉色--
A 反向--红色红色黄色
B 反向--蓝色蓝色粉色
N 反向--紫色紫色-
屏蔽多股绞合线多股绞合线多股绞合线多股绞合线多股绞合线
~ 2500 PPR
供电电压 VDC
5 - 30 VDC
消耗电流
typ. 70 mA
信号波形
方波
输出电路
HTL (TTL at 5 VDC)
通道
AB, ABN
输出
push-pull
负载
max.40 mA/ 通道
信号电平 mA
at 20 mA
信号高电平H>
H > (+)Vcc - 10 % Vcc
信号低电平L<
L < 2.5 VDC
输出频率
max. 200 kHz
保护电路
只有反极性保护
光源故障预警功能
供电电压 VDC
5 - 30 VDC
消耗电流
typ. 70 mA
信号波形
方波
输出电路
HTL, 带反相 (TTL/RS422兼容 at 5 VDC)
通道
AB, ABN, 和反向信号
输出
push-pull
负载
max.40 mA/ 通道
信号电平 mA
at 20 mA
信号高电平H>
H > (+)Vcc - 10 % Vcc
信号低电平L<
L < 2.5 VDC
输出频率
max. 200 kHz
保护电路
只有反极性保护
光源故障预警功能
最大5000 PPR
供电电压 VDC
4,75 - 5,5 VDC
消耗电流
typ. 70 mA
信号波形
方波
输出电路
TTL
通道
ABN
输出
push-pull
负载
max.40 mA/ 通道
信号电平 mA
at 20 mA
信号高电平H>
H > 2.5 VDC
信号低电平L<
L < 0.5 VDC
输出频率
max. 200 kHz
保护电路
光源故障预警功能
供电电压 VDC
4,75 - 5,5 VDC
消耗电流
typ. 70 mA
信号波形
方波
输出电路
TTL
通道
AB, ABN
输出
push-pull
负载
max.40 mA/ 通道
信号电平 mA
at 20 mA
信号高电平H>
H > 2.5 VDC
信号低电平L<
L < 0.5 VDC
输出频率
max. 200 kHz
保护电路
光源故障预警功能
供电电压 VDC
4,75 - 5,5 VDC
消耗电流
typ. 70 mA
信号波形
方波
输出电路
TTL, RS422 兼容., 带反相
通道
AB, ABN, 和反向信号
输出
push-pull
负载
max.40 mA/ 通道
信号电平 mA
at 20 mA
信号高电平H>
H > 2.5 VDC
信号低电平L<
L < 0.5 VDC
输出频率
max. 200 kHz
保护电路
光源故障预警功能
供电电压 VDC
4,75 - 5,5 VDC
消耗电流
typ. 70 mA
信号波形
方波
输出电路
TTL, RS422 兼容., 带反相
通道
AB, ABN, 和反向信号
输出
push-pull
负载
max.40 mA/ 通道
信号电平 mA
at 20 mA
信号高电平H>
H > 2.5 VDC
信号低电平L<
L < 0.5 VDC
输出频率
max. 200 kHz
保护电路
光源故障预警功能
供电电压 VDC
10 - 30 VDC
消耗电流
typ. 70 mA
信号波形
方波
输出电路
HTL
通道
AB, ABN
输出
push-pull
负载
max.40 mA/ 通道
信号电平 mA
at 20 mA
信号高电平H>
H > (+)Vcc - 2,5 VDC
信号低电平L<
L < 2.5 VDC
输出频率
max. 200 kHz
保护电路
光源故障预警功能
供电电压 VDC
10 - 30 VDC
消耗电流
typ. 70 mA
信号波形
方波
输出电路
HTL
通道
AB, ABN
输出
push-pull
负载
max.40 mA/ 通道
信号电平 mA
at 20 mA
信号高电平H>
H > (+)Vcc - 2,5 VDC
信号低电平L<
L < 2.5 VDC
输出频率
max. 200 kHz
保护电路
光源故障预警功能
供电电压 VDC
10 - 30 VDC
消耗电流
typ. 70 mA
信号波形
方波
输出电路
HTL 带反相
通道
AB, ABN, 和反向信号
输出
push-pull
负载
max.40 mA/ 通道
信号电平 mA
at 20 mA
信号高电平H>
H > (+)Vcc - 2,5 VDC
信号低电平L<
L < 2.5 VDC
输出频率
max. 200 kHz
保护电路
光源故障预警功能
供电电压 VDC
10 - 30 VDC
消耗电流
typ. 70 mA
信号波形
方波
输出电路
HTL 带反相
通道
AB, ABN, 和反向信号
输出
push-pull
负载
max.40 mA/ 通道
信号电平 mA
at 20 mA
信号高电平H>
H > (+)Vcc - 2,5 VDC
信号低电平L<
L < 2.5 VDC
输出频率
max. 200 kHz
保护电路
光源故障预警功能
供电电压 VDC
10 - 30 VDC
消耗电流
typ. 70 mA
信号波形
方波
输出电路
TTL, RS422 兼容., 带反相
通道
AB, ABN, 和反向信号
输出
push-pull
负载
max.40 mA/ 通道
信号电平 mA
at 20 mA
信号高电平H>
H > 2.5 VDC
信号低电平L<
L < 1.2 VDC
输出频率
max. 200 kHz
保护电路
只有反极性保护
光源故障预警功能
供电电压 VDC
10 - 30 VDC
消耗电流
typ. 70 mA
信号波形
方波
输出电路
TTL, RS422 兼容., 带反相
通道
AB, ABN, 和反向信号
输出
push-pull
负载
max.40 mA/ 通道
信号电平 mA
at 20 mA
信号高电平H>
H > 2.5 VDC
信号低电平L<
L < 1.2 VDC
输出频率
max. 200 kHz
保护电路
只有反极性保护
光源故障预警功能
(高频响应) 1200 ~ 25000 PPR
供电电压 VDC
4,75 - 5,5 VDC
消耗电流
typ. 100 mA
信号波形
方波
输出电路
TTL
通道
AB, ABN
输出
push-pull
负载
max.40 mA/ 通道
信号电平 mA
at 20 mA
信号高电平H>
H > 2.5 VDC
信号低电平L<
L < 0.5 VDC
输出频率
max. 2 MHz
保护电路
光源故障预警功能
供电电压 VDC
4,75 - 5,5 VDC
消耗电流
typ. 100 mA
信号波形
方波
输出电路
TTL, RS422 兼容., 带反相
通道
AB, ABN, 和反向信号
输出
push-pull
负载
max.40 mA/ 通道
信号电平 mA
at 20 mA
信号高电平H>
H > 2.5 VDC
信号低电平L<
L < 0.5 VDC
输出频率
max. 2 MHz
保护电路
光源故障预警功能
供电电压 VDC
10 - 30 VDC
消耗电流
typ. 100 mA
信号波形
方波
输出电路
HTL
通道
ABN
输出
push-pull
负载
max.40 mA/ 通道
信号电平 mA
at 20 mA
信号高电平H>
H > (+)Vcc - 2,5 VDC
信号低电平L<
L < 2.5 VDC
输出频率
max. 600 kHz
保护电路
光源故障预警功能
供电电压 VDC
10 - 30 VDC
消耗电流
typ. 100 mA
信号波形
方波
输出电路
HTL 带反相
通道
AB, ABN, 和反向信号
输出
push-pull
负载
max.40 mA/ 通道
信号电平 mA
at 20 mA
信号高电平H>
H > (+)Vcc - 2,5 VDC
信号低电平L<
L < 2.5 VDC
输出频率
max. 600 kHz
保护电路
光源故障预警功能
供电电压 VDC
10 - 30 VDC
消耗电流
typ. 100 mA
信号波形
方波
输出电路
TTL, RS422 兼容., 带反相
通道
AB, ABN, 和反向信号
输出
push-pull
负载
max.40 mA/ 通道
信号电平 mA
at 20 mA
信号高电平H>
H > 2.5 VDC
信号低电平L<
L < 1.2 VDC
输出频率
max. 2 MHz
保护电路
只有反极性保护
光源故障预警功能
1024, 2048 PPR
供电电压 VDC
4,75 - 5,5 VDC
消耗电流
typ. 空载电流 100mA
信号波形
正余弦波
输出电路
1 Vpp Sin/Cos
通道
AB
输出
Sinus, Cosinus
负载
@1Vpp Sin/Cos: 终端电阻120 欧姆
信号电平
信号电平 1 Vpp +/- 25 %
输出频率
max. 100 kHz
保护电路
最大电缆长度
最大 150 m at <260 pF/m
光源故障预警功能
输出电路类型为F24, G24, H24, I24, P24, R24, F05, G05, I05, P05, 245, 524, 645的WDG 58S编码器,工作温度范围可以拓宽至 -40 °C ~ +80 °C (法兰测量温度)。
编码器WDG 58S可以提供超过2米的电缆。 最大电缆长度取决于供电电压和频率;请参考 '综合技术参数'
请在标准订货型号后加上三位数字来指定需要的电缆长度,单位为分米.
举例: 5 m 电缆 = 050
