增量实心轴编码器, 磁性, WDGN 36E configurable via Smartphone (NFC)

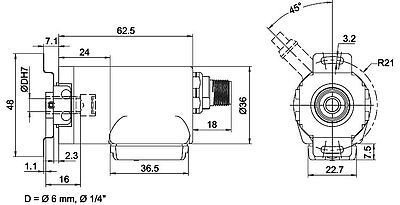

空心轴（盲孔）法兰 : Ø 36mm
空心轴（盲孔）: Ø6mm, Ø1/4" (6.35mm);
多达16384 ppr configurable via NFC，
HTL/TTL configurable via NFC,
波形：方波
- 归功于高质量的电子元件，可以提供高达16384的任意脉冲数 configurable via NFC
- HTL/TTL configurable via NFC
- 防护等级达IP67，轴防护IP65
- 最高输出频率可达1MHz
- 工作电压4.75~32VDC，带反极性保护和短路保护
最小插入深度: 8 mm
最大插入深度: 17 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N
最小插入深度: 8 mm
最大插入深度: 17 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N
消耗电流: typ. 80 mA
Nullimpuls setzen:
Setzen: SET = +UB für 2 s
Deaktiviert: SET = GND
Configurable via NFC:
BASIC: (BAS)
通道
ABN和反向信号
HTL / TTL
freely selectable
Pulses / revolution:
1 ppr to 16384 ppr freely selectable
Advanced (ADV):
通道
4 channels configurable + inverted signals (ABN possible)
HTL / TTL:
freely selectable
Pulses / revolution:
1 ppr to 16384 ppr freely selectable
Number of pulses for each channel:
individually selectable
设置零脉冲：
是的
Pulse width and position:
Width and position adjustable
环境参数
Noise immunity:
ESD (DIN EN 61000-4-2):
8 kV
EMC:
(DIN EN 61000-4-3):
10 V/m
Burst (DIN EN 61000-4-4):
2 kV
High frequency fields
(DIN EN 61000-4-6):
10 V
Surge (DIN EN 61000-4-5):
2 kV
Radio interference:
符合DIN EN 55011
NFC:
EMC:
符合ETSI EN 301 489
RED:
符合ETSI EN 300 330
Electrical safety:
符合DIN EN 61010-1, UL 61010-1, CSA C22.0 No. 61010-1-12
Vibration:
(DIN EN 60068-2-6)
300 m/s2 (10 Hz~2000 Hz)
Shock:
(DIN EN 60068-2-27)
1000 m/s2 (6 ms)
设计:
符合DIN VDE 0160
Customs information
Customs tariff number:
90318020
Country of origin:
Germany
| 描述 | ABN带反向信号 | |
|---|---|---|
| L2 | 轴向, 屏蔽线与编码器外壳连接 | ● |
| L2 | |
| 电路 | BAS |
| 负极 GND | 白色 |
| 正极 (+) Vcc | 棕色 |
| A | 绿色 |
| B | 黄色 |
| N | 灰色 |
| A 反向 | 红色 |
| B 反向 | 黑色 |
| N 反向 | 紫色 |
| 屏蔽 | 多股绞合线 |
| 描述 | ABN带反向信号 | |
|---|---|---|
| L2 | 轴向, 屏蔽线与编码器外壳连接 | ● |
| L2 | |
| 电路 | ADV |
| 负极 GND | 白色 |
| 正极 (+) Vcc | 棕色 |
| CH1 | 绿色 |
| CH2 | 黄色 |
| CH3 | 灰色 |
| CH4 | 灰粉 |
| SET | 粉色 |
| CH1反向 | 红色 |
| CH2反向 | 黑色 |
| CH3反向 | 紫色 |
| CH4 反向 | 红蓝 |
| 屏蔽 | 多股绞合线 |
| 描述 | ABN带反向信号 | |
|---|---|---|
| L3 | 径向, 屏蔽线与编码器外壳连接 | ● |
| L3 | |
| 电路 | BAS |
| 负极 GND | 白色 |
| 正极 (+) Vcc | 棕色 |
| A | 绿色 |
| B | 黄色 |
| N | 灰色 |
| A 反向 | 红色 |
| B 反向 | 黑色 |
| N 反向 | 紫色 |
| 屏蔽 | 多股绞合线 |
| 描述 | ABN带反向信号 | |
|---|---|---|
| L3 | 径向, 屏蔽线与编码器外壳连接 | ● |
| L3 | |
| 电路 | ADV |
| 负极 GND | 白色 |
| 正极 (+) Vcc | 棕色 |
| CH1 | 绿色 |
| CH2 | 黄色 |
| CH3 | 灰色 |
| CH4 | 灰粉 |
| SET | 粉色 |
| CH1反向 | 红色 |
| CH2反向 | 黑色 |
| CH3反向 | 紫色 |
| CH4 反向 | 红蓝 |
| 屏蔽 | 多股绞合线 |
| 描述 | ABN带反向信号 | |
|---|---|---|
| K1 | 径向, 屏蔽线未与编码器外壳连接 (IP40) | ● |
| K1 | |
| 电路 | BAS |
| 负极 GND | 白色 |
| 正极 (+) Vcc | 棕色 |
| A | 绿色 |
| B | 黄色 |
| N | 灰色 |
| A 反向 | 红色 |
| B 反向 | 黑色 |
| N 反向 | 紫色 |
| 屏蔽 | 多股绞合线 |
| 描述 | ABN带反向信号 | |
|---|---|---|
| K1 | 径向, 屏蔽线未与编码器外壳连接 (IP40) | ● |
| K1 | |
| 电路 | ADV |
| 负极 GND | 白色 |
| 正极 (+) Vcc | 棕色 |
| CH1 | 绿色 |
| CH2 | 黄色 |
| CH3 | 灰色 |
| CH4 | 灰粉 |
| SET | 粉色 |
| CH1反向 | 红色 |
| CH2反向 | 黑色 |
| CH3反向 | 紫色 |
| CH4 反向 | 红蓝 |
| 屏蔽 | 多股绞合线 |
| 描述 | ABN带反向信号 | |
|---|---|---|
| SB8 | 轴向, 8-pin, 连接器与编码器外壳连接 | ● |
| 描述 | ABN带反向信号 | |
|---|---|---|
| SB12 | 轴向, 12-pin, 连接器与编码器外壳连接 | ● |
| 描述 | ABN带反向信号 | |
|---|---|---|
| SC8 | 径向, 8-pin, 连接器与编码器外壳连接 | ● |
| 描述 | ABN带反向信号 | |
|---|---|---|
| SC12 | 径向, 12-pin, 连接器与编码器外壳连接 | ● |
configurable 1-16384 PPR
请在标准订货型号后加上三位数字来指定需要的电缆长度，单位为分米.
举例: 5 m 电缆 = 050
Download Wachendorff App IOS Encoder WDGN
By downloading and using software and apps
from this homepage, I agree to the GTC and
the supplementary software clause.
Downloadlink Wachendorff App Android encoder WDGN
By downloading and using software and apps
from this homepage, I agree to the GTC and
the supplementary software clause.
Downloadlink Wachendorff App Huawei Encoder WDGN
By downloading and using software and apps
from this homepage, I agree to the GTC and
the supplementary software clause.
NFC configurable via Wachendorff App (IOS, Android, Huawei)
Download (408 KB)
- Incremental and absolute encoders
- Digital shaft copying
- Made in Germany
- Motorfeedback
- Position Measurement Systems
Download (3.78 MB)
for Wachendorff Automation GmbH & Co. KG.
Download (349 KB)
母头连接器 KI-12-67-ADV: (configurable via NFC)
适用于连接器出线的 SB12/SC12, 12pin, IP67
直头母头连接器带屏蔽电缆。
母头连接器 KIA-12-67-ADV: (for encoders WDGN configurable via NFC)
适用于连接器出线的 SB12/SC12, 12pin, IP67
弯头母头连接器带屏蔽电缆。
轴适配器 M12 WDGWA10M12
可用于空心轴通孔编码器和空心轴盲孔编码器Ø 10 mm,
或联轴器直径10mm时，
M12线
STEP file: WDGWA10M12.stp
轴适配器 M16 WDGWA10M16
可用于空心轴通孔编码器和空心轴盲孔编码器Ø 10 mm,
或联轴器直径10mm时，
M16线
STEP file: WDGWA10M16.stp
