WDGI 36E

增量空心轴编码器, 磁性,
多达1024 ppr,
空心轴(盲孔)法兰 : Ø 36mm

空心轴(盲孔): Ø6mm, Ø1/4" (6.35mm);
波形:方波

数据手册General technical data incremental encoders (PDF 551 kB)
Drehgeber Encoder WDGI36E
特点
  • 紧凑而坚固
  • 所有的脉冲数从1到1,024 I/U都可用
  • 结构坚固用于各种工业应用
  • 防护等级达IP67,轴防护IP65
产品详细说明
法兰
空心轴(盲孔)
每圈最大脉冲数/PPR
最大1024 PPR
外壳
Ø 36 mm
不锈钢
轴径
Ø 6 mm
最小插入深度: 8 mm
最大插入深度: 17 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N
Ø 6.35 mm
最小插入深度: 8 mm
最大插入深度: 17 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N
最大运行速度
12000 rpm
输出电路
HTL (TTL at 5 VDC)
HTL, 带反相 (TTL/RS422兼容 at 5 VDC)
输出频率
≤ 1024 ppr, max. 200 kHz
供电电压
5 VDC ~ 30 VDC
消耗电流: typ. 40 mA

环境参数

ESD (DIN EN 61000-4-2):

8 kV

Burst (DIN EN 61000-4-4):

2 kV

包括EMC:

DIN EN 61000-6-2
DIN EN 61000-6-3

Vibration:
(DIN EN 60068-2-6)

50 m/s2 (10 Hz~2000 Hz)

Shock:
(DIN EN 60068-2-27)

1000 m/s2 (6 ms)

设计:

符合DIN VDE 0160

Customs information

Customs tariff number:

90318020

Country of origin:

Germany

工作温度
连接器: -40°C ~ +85°C, 电缆连接: -20°C ~ +80°C (可选择 ACA: -40°C ~ +85°C)
防护等级
外壳: IP65, IP67; 主轴密封: IP65; 电缆的型号 K1: IP40
STEP查看器/STEP数据:

您需要的STEP文件没有被列出:
需要STEP文件 这里

描述ABN带反向信号

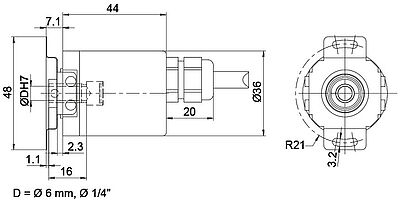

L2轴向, 屏蔽线与编码器外壳连接
分配
 L2L2
电路N35M35
负极 GND白色白色
正极 (+) Vcc棕色棕色
A绿色绿色
B黄色黄色
N灰色灰色
故障预警--
A 反向-红色
B 反向-黑色, (ACA:蓝色)
N 反向-紫色
屏蔽多股绞合线多股绞合线
STEP查看器/STEP数据:

您需要的STEP文件没有被列出:
需要STEP文件 这里

描述ABN带反向信号

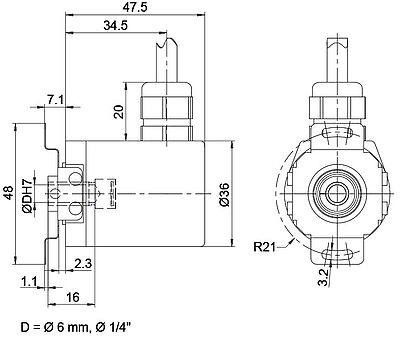

L3径向, 屏蔽线与编码器外壳连接
分配
 L3L3
电路N35M35
负极 GND白色白色
正极 (+) Vcc棕色棕色
A绿色绿色
B黄色黄色
N灰色灰色
故障预警--
A 反向-红色
B 反向-黑色, (ACA:蓝色)
N 反向-紫色
屏蔽多股绞合线多股绞合线
STEP查看器/STEP数据:

您需要的STEP文件没有被列出:
需要STEP文件 这里

描述ABN带反向信号

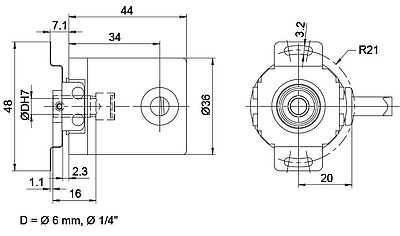

K1径向, 屏蔽线未与编码器外壳连接 (IP40)
分配
 K1K1
电路N35M35
负极 GND白色白色
正极 (+) Vcc棕色棕色
A绿色绿色
B黄色黄色
N灰色灰色
故障预警--
A 反向-红色
B 反向-黑色
N 反向-紫色
屏蔽多股绞合线多股绞合线
STEP查看器/STEP数据:

您需要的STEP文件没有被列出:
需要STEP文件 这里

描述ABN带反向信号
SB5轴向, 5-pin, 连接器与编码器外壳连接-
SB8轴向, 8-pin, 连接器与编码器外壳连接
分配
SB5SB8SB8
 5-pin8-pin8-pin
连接器图纸
电路N35N35M35
负极 GND311
正极 (+) Vcc122
A433
B244
N555
故障预警---
A 反向--6
B 反向--7
N 反向--8
n. c. 空置-6, 7, 8-
屏蔽---
STEP查看器/STEP数据:

您需要的STEP文件没有被列出:
需要STEP文件 这里

描述ABN带反向信号

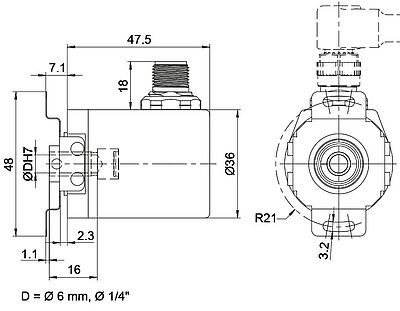

SC5径向, 5-pin, 连接器与编码器外壳连接-
SC8径向, 8-pin, 连接器与编码器外壳连接
SC12径向, 12-pin, 连接器与编码器外壳连接
分配
SC5SC8SC8
 5-pin8-pin8-pin
连接器图纸
电路N35N35M35
负极 GND311
正极 (+) Vcc122
A433
B244
N555
故障预警---
A 反向--6
B 反向--7
N 反向--8
n. c. 空置-6, 7, 8-
屏蔽---
1-1024 PPR
供电电压 VDC
5 - 30 VDC
消耗电流
typ. 40 mA
信号波形
方波
输出电路
HTL (TTL at 5 VDC)
通道
AB, ABN
输出
push-pull
负载
max.40 mA/ 通道
信号电平 mA
at 20 mA
信号高电平H>
H > (+)Vcc - 10 % Vcc
信号低电平L<
L < 2.5 VDC
输出频率
max. 200 kHz
保护电路
光源故障预警功能
供电电压 VDC
5 - 30 VDC
消耗电流
typ. 40 mA
信号波形
方波
输出电路
HTL, 带反相 (TTL/RS422兼容 at 5 VDC)
通道
AB, ABN, 和反向信号
输出
push-pull
负载
max.40 mA/ 通道
信号电平 mA
at 20 mA
信号高电平H>
H > (+)Vcc - 10 % Vcc
信号低电平L<
L < 2.5 VDC
输出频率
max. 200 kHz
保护电路
光源故障预警功能
输出电路类型为M35, N35的WDGI 36E编码器,工作温度范围可以拓宽至 (法兰测量温度)。
编码器WDGI 36E可以提供超过2米的电缆。 最大电缆长度取决于供电电压和频率;请参考 '综合技术参数'
请在标准订货型号后加上三位数字来指定需要的电缆长度,单位为分米.
举例: 5 m 电缆 = 050
