增量空心轴编码器,
多达16384 ppr，
空心轴（盲孔）法兰 : Ø 36mm
空心轴（盲孔）: Ø 12,14或15mm,
带紧定套 : Ø 7, 8, 9.525 (3/8"), 10 mm,
波形：方波,
可设置零脉冲,
可在 10-32 VDC 下进行 TTL/RS422 输出,
工作原理: 磁性
- Due to high quality electronics any number of pulses up to 16384
- Protection class IP67, at shaft input IP65

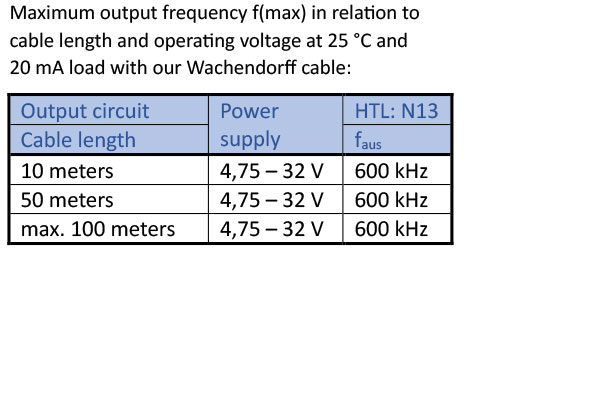

- High output frequency up to 1 MHz
- Reverse polarity protection and short-circuit protection at 4.75 VDC to 32 VDC
说明: 使用空心轴套管
最小插入深度: 10 mm
最大插入深度: 14.5 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N
说明: 使用空心轴套管
最小插入深度: 10 mm
最大插入深度: 14.5 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N
说明: 使用空心轴套管
最小插入深度: 10 mm
最大插入深度: 14.5 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N
说明: 使用空心轴套管
最小插入深度: 10 mm
最大插入深度: 14.5 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N
最小插入深度: 10 mm
最大插入深度: 14.5 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N
最小插入深度: 10 mm
最大插入深度: 14.5 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N
最小插入深度: 10 mm
最大插入深度: 14.5 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N
消耗电流: typ. 80 mA
设置零脉冲：
启用：SET接入+UB两秒
禁用：SET接入GND
环境参数
ESD (DIN EN 61000-4-2):
8 kV
Burst (DIN EN 61000-4-4):
2 kV
包括EMC:
DIN EN 61000-6-2
DIN EN 61000-6-3
Vibration:
(DIN EN 60068-2-6)
50 m/s2 (10 Hz~2000 Hz)
Shock:
(DIN EN 60068-2-27)
1000 m/s2 (6 ms)
Electrial Safety:
DIN EN 61010-1 (VDE 0411-1) / IEC 61010-1 / UL 61010-1 / CSA C22.0 No 61010-1-12
Customs information
Customs tariff number:
90318020
Country of origin:
Germany
| 描述 | ABN带反向信号 | |
|---|---|---|
| L2 | 轴向, 屏蔽线与编码器外壳连接 | ● |
| L2 | L2 | |
| 电路 | M13, M14 | N13, N14 |
| 负极 GND | 白色 | 白色 |
| 正极 (+) Vcc | 棕色 | 棕色 |
| A | 绿色 | 绿色 |
| B | 黄色 | 黄色 |
| N | 灰色 | 灰色 |
| SET | 粉色 | 粉色 |
| A 反向 | 红色 | - |
| B 反向 | 黑色 | - |
| N 反向 | 紫色 | - |
| 屏蔽 | 多股绞合线 | 多股绞合线 |
| 描述 | ABN带反向信号 | |
|---|---|---|

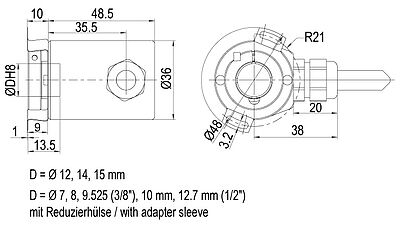

| L3 | 径向, 屏蔽线与编码器外壳连接 | ● |
| L3 | L3 | |
| 电路 | M13, M14 | N13, N14 |
| 负极 GND | 白色 | 白色 |
| 正极 (+) Vcc | 棕色 | 棕色 |
| A | 绿色 | 绿色 |
| B | 黄色 | 黄色 |
| N | 灰色 | 灰色 |
| SET | 粉色 | 粉色 |
| A 反向 | 红色 | - |
| B 反向 | 黑色 | - |
| N 反向 | 紫色 | - |
| 屏蔽 | 多股绞合线 | 多股绞合线 |
| 描述 | ABN带反向信号 | |
|---|---|---|

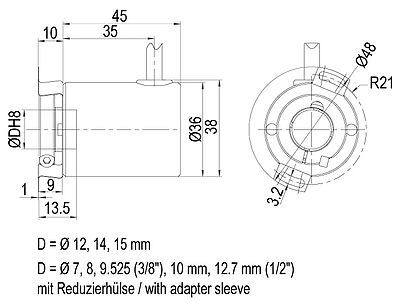

| K1 | 径向, 屏蔽线未与编码器外壳连接 (IP40) | ● |
| K1 | K1 | |
| 电路 | M13, M14 | N13, N14 |
| 负极 GND | 白色 | 白色 |
| 正极 (+) Vcc | 棕色 | 棕色 |
| A | 绿色 | 绿色 |
| B | 黄色 | 黄色 |
| N | 灰色 | 灰色 |
| SET | 粉色 | 粉色 |
| A 反向 | 红色 | - |
| B 反向 | 黑色 | - |
| N 反向 | 紫色 | - |
| 屏蔽 | 多股绞合线 | 多股绞合线 |
| 描述 | ABN带反向信号 | |
|---|---|---|
| SB12 | 轴向, 12-pin, 连接器与编码器外壳连接 | ● |
| 描述 | ABN带反向信号 | |
|---|---|---|

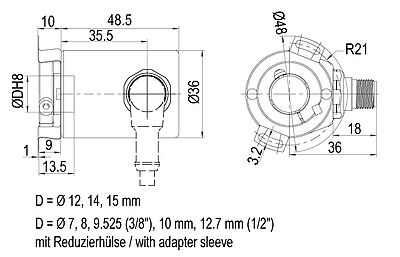

| SC12 | 径向, 12-pin, 连接器与编码器外壳连接 | ● |
1-16384 PPR
WDGP 36E实心轴编码器也可以选用带压力补偿隔膜的型号。
该功能可有效阻止水分在高空气
湿度的环境下从外部进入编码器。
IP67防护等级，工作温度范围和耐盐雾腐蚀性的功能都得到了保留，
耐化学腐蚀和溶剂符合DIN EN ISO 2812-1.
请在标准订货型号后加上三位数字来指定需要的电缆长度，单位为分米.
举例: 5 m 电缆 = 050
轴适配器 M12 WDGWA10M12
可用于空心轴通孔编码器和空心轴盲孔编码器Ø 10 mm,
或联轴器直径10mm时，
M12线
STEP file:
WDGWA10M12.stp
轴适配器 M16 WDGWA10M16
可用于空心轴通孔编码器和空心轴盲孔编码器Ø 10 mm,
或联轴器直径10mm时，
M16线
STEP file: WDGWA10M16.stp
