WDGI 50V

增量实心轴编码器,
多达16384 ppr，
螺纹法兰：Ø 50mm

轴：Ø6mm，
整体防护达IP67,
波形：方波,
工作原理: 磁性

数据手册General technical data incremental encoders (PDF 891 kB)
Drehgeber Encoder WDGI50V
Illustration similar
特点
  • 非常坚固和经济的编码器
  • 简易的螺纹安装
  • 整体防护达IP67
  • 可选择：工作温度-40 °C~ +85 °C的型号
产品详细说明
法兰
螺纹法兰
每圈最大脉冲数/PPR
1最大16384 PPR
外壳
Ø 50 mm
不锈钢，V2A
轴径
Ø 6 mm
轴长: 13 mm
轴允许最大负载径向: 30 N
轴允许最大负载轴向: 45 N
最大运行速度
6000 rpm
工作原理
磁
输出电路
HTL (TTL at 5 VDC)
HTL, 带反相 (TTL/RS422兼容 at 5 VDC)
输出频率
HTL ≤ 16384 ppr, max. 600 kHz
TTL ≤ 16384 ppr, max. 1 MHz
供电电压
4.75 VDC ~ 30 VDC
消耗电流: typ. 40 mA

环境参数

ESD (DIN EN 61000-4-2):

8 kV

Burst (DIN EN 61000-4-4):

2 kV

包括EMC:

DIN EN 61000-6-2
DIN EN 61000-6-3

Vibration:
(DIN EN 60068-2-6)

50 m/s2 (10 Hz~2000 Hz)

Shock:
(DIN EN 60068-2-27)

1000 m/s2 (6 ms)

Electrial Safety:

符合DIN VDE 0160

Customs information

Customs tariff number:

90318020

Country of origin:

Germany

工作温度
连接器: -40°C ~ +85°C, 电缆连接: -20°C ~ +80°C (可选择 ACA: -40°C ~ +85°C)
防护等级
IP67 整体防护等级可

您需要的STEP文件没有被列出：
需要STEP文件 这里

描述ABN带反向信号

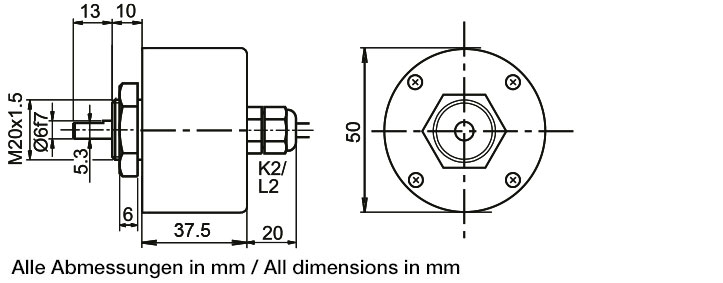

L2轴向, 屏蔽线与编码器外壳连接●
分配
 L2L2
电路N35M35
负极 GND白色白色
正极 (+) Vcc棕色棕色
A绿色绿色
B黄色黄色
N灰色灰色
---
A 反向-红色
B 反向-黑色, (ACA:蓝色)
N 反向-紫色
屏蔽多股绞合线多股绞合线

您需要的STEP文件没有被列出：
需要STEP文件 这里

描述ABN带反向信号
SB5轴向, 5-pin, 连接器与编码器外壳连接-
SB8轴向, 8-pin, 连接器与编码器外壳连接●
分配
SB5SB8
 5-pin8-pin
连接器图纸
电路N35M35
负极 GND31
正极 (+) Vcc12
A43
B24
N55
---
A 反向-6
B 反向-7
N 反向-8
n. c. 空置--
屏蔽--
1-16384 PPR
供电电压 VDC
4,75 - 30 VDC
消耗电流
typ. 40 mA
信号波形
方波
输出电路
HTL (TTL at 5 VDC)
通道
AB, ABN
输出
push-pull
负载
max.40 mA/ 通道
信号电平 mA
at 20 mA
信号高电平H>
H > (+)Vcc -10% Vcc
信号低电平L<
L < 2.5 VDC
输出频率
HTL: max. 600 kHZ; TTL: max. 1 MHz
保护电路
反极性和短路保护
光源故障预警功能
否
供电电压 VDC
4,75 - 30 VDC
消耗电流
typ. 40 mA
信号波形
方波
输出电路
HTL, 带反相 (TTL/RS422兼容 at 5 VDC)
通道
AB, ABN, 和反向信号
输出
push-pull
负载
max.40 mA/ 通道
信号电平 mA
at 20 mA
信号高电平H>
H > (+)Vcc -10% Vcc
信号低电平L<
L < 2.5 VDC
输出频率
HTL: max. 600 kHZ; TTL: max. 1 MHz
保护电路
反极性和短路保护
光源故障预警功能
否
输出电路类型为N35, M35的WDGI 50V编码器，工作温度范围可以拓宽至 -40 °C ~ +85 °C (法兰测量温度)。
编码器WDGI 50V可以提供超过2米的电缆。 最大电缆长度取决于供电电压和频率；请参考 '综合技术参数'
请在标准订货型号后加上三位数字来指定需要的电缆长度，单位为分米.
