Wachendorff Automation 编码器 : 增量实心轴编码器, 磁性, WDGI 58A, 同步法兰：Ø 58 mm

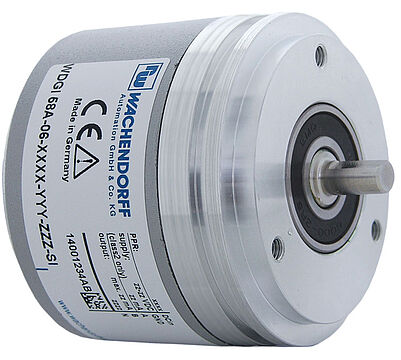

WDGI 58A

增量实心轴编码器,
多达 16384 ppr，
同步法兰：Ø 58 mm

轴：Ø6mm, Ø8mm, Ø3/8" (9.525mm), Ø10mm,
防护等级：多达整体IP67,
波形：方波
工作原理: 磁性

数据手册 General technical data incremental encoders (PDF 891 kB)

Illustration similar

Illustration similar

产品参数

特点

结构坚固用于各种工业应用
防护等级达IP67，轴防护IP65 (可选配 IP67 全身防护等级）
高电气防护
更多选项

产品详细说明

法兰

同步法兰

每圈最大脉冲数/PPR

1最大16384 PPR

外壳

Ø 58 mm

压铸铝，涂特殊的环保粉末涂料

轴径

Ø 6 mm
说明: 建议: 注意: AAO=整体防护IP67
轴长: 12 mm
轴允许最大负载径向: 125 N
轴允许最大负载轴向: 120 N

Ø 8 mm
说明: 建议: 注意: AAO=整体防护IP67
轴长: 19 mm
轴允许最大负载径向: 125 N
轴允许最大负载轴向: 120 N

Ø 9.525 mm [Ø 3/8"] Order No: 4Z
说明: 建议: 注意: AAO=整体防护IP67
轴长: 20 mm
轴允许最大负载径向: 220 N
轴允许最大负载轴向: 120 N

Ø 10 mm
轴长: 20 mm
轴允许最大负载径向: 220 N
轴允许最大负载轴向: 120 N

最大运行速度

10000 rpm

工作原理

磁

输出电路

HTL (TTL at 5 VDC)

HTL, 带反相 (TTL/RS422兼容 at 5 VDC)

输出频率

HTL ≤ 16384 ppr, max. 600 kHz

TTL ≤ 16384 ppr, max. 1 MHz

供电电压

4.75 VDC ~ 30 VDC
消耗电流: typ. 40 mA

环境参数

ESD (DIN EN 61000-4-2):

8 kV

Burst (DIN EN 61000-4-4):

2 kV

包括EMC:

DIN EN 61000-6-2
DIN EN 61000-6-3

Vibration:
(DIN EN 60068-2-6)

50 m/s² (10 Hz~2000 Hz)

Shock:
(DIN EN 60068-2-27)

1000 m/s² (6 ms)

Electrial Safety:

符合DIN VDE 0160

Customs information

Customs tariff number:

90318020

Country of origin:

Germany

工作温度

连接器: -40°C ~ +85°C, 电缆连接: -20°C ~ +80°C (可选择 ACA: -40°C ~ +85°C)

防护等级

外壳: IP65, IP67; 主轴密封: IP65

电缆连接 L2, 轴向, 电缆2m

STEP查看器/STEP数据:

WDGI58A06xxxxL2-mag.stp

WDGI58A06xxxxL2AIX-mag.stp

WDGI58A08xxxxL2_mag.stp

WDGI58A4ZxxxxL2_mag.stp

WDGI58A10xxxxL2-mag.stp

您需要的STEP文件没有被列出：
需要STEP文件这里

描述		ABN带反向信号
L2	轴向, 屏蔽线与编码器外壳连接	●

分配

	L2	L2
电路	N35	M35
负极 GND	白色	白色
正极 (+) Vcc	棕色	棕色
A	绿色	绿色
B	黄色	黄色
N	灰色	灰色
-	-	-
A 反向	-	红色
B 反向	-	黑色, (ACA:蓝色)
N 反向	-	紫色
屏蔽	多股绞合线	多股绞合线

电缆连接 L3, 径向, 电缆2m

STEP查看器/STEP数据:

WDGI58A06xxxxL3-mag.stp

WDGI58A06xxxxL3AIX-mag.stp

WDGI58A08xxxxL3_mag.stp

WDGI58A4ZxxxxL3_mag.stp

WDGI58A10xxxxL3-mag.stp

您需要的STEP文件没有被列出：
需要STEP文件这里

描述		ABN带反向信号
L3	径向, 屏蔽线与编码器外壳连接	●

分配

	L3	L3
电路	N35	M35
负极 GND	白色	白色
正极 (+) Vcc	棕色	棕色
A	绿色	绿色
B	黄色	黄色
N	灰色	灰色
-	-	-
A 反向	-	红色
B 反向	-	黑色, (ACA:蓝色)
N 反向	-	紫色
屏蔽	多股绞合线	多股绞合线

电缆连接 K1 (IP40) 径向, 电缆2m

STEP查看器/STEP数据:

WDGI58A06xxxxK1-mag.stp

WDGI58A06xxxxK1AIX-mag.stp

WDGI58A08xxxxK1_mag.stp

WDGI58A4ZxxxxK1_mag.stp

WDGI58A10xxxxK1-mag.stp

您需要的STEP文件没有被列出：
需要STEP文件这里

描述		ABN带反向信号
K1	径向, 屏蔽线未与编码器外壳连接 (IP40)	●

分配

	K1	K1
电路	N35	M35
负极 GND	白色	白色
正极 (+) Vcc	棕色	棕色
A	绿色	绿色
B	黄色	黄色
N	灰色	灰色
-	-	-
A 反向	-	红色
B 反向	-	黑色
N 反向	-	紫色
屏蔽	多股绞合线	多股绞合线

连接器 (M16x0.75) SI, 轴向, 5-, 6-, 8-, 12-pin

您需要的STEP文件没有被列出：
需要STEP文件这里

描述		ABN带反向信号
SI5	轴向, 5-pin, 连接器与编码器外壳连接	-
SI6	轴向, 6-pin, 连接器与编码器外壳连接	-
SI8	轴向, 8-pin, 连接器与编码器外壳连接	●
SI12	轴向, 12-pin, 连接器与编码器外壳连接	●

分配

	SI5	SI6	SI8	SI8	SI12	SI12
	5-pin	6-pin	8-pin	8-pin	12-pin	12-pin
连接器图纸
电路	N35	N35	N35	M35	N35	M35
负极 GND	1	6	1	1	K, L	K, L
正极 (+) Vcc	2	1	2	2	M, B	M, B
A	3	2	3	3	E	E
B	4	4	4	4	H	H
N	5	3	5	5	C	C
-	-	-	-	-	-	-
A 反向	-	-	-	6	-	F
B 反向	-	-	-	7	-	A
N 反向	-	-	-	8	-	D
n. c. 空置	-	5	6, 7, 8	-	A, D, F, G, J	G, J
屏蔽	-	-	-	-	-	-

连接器 (M16x0.75) SH, 径向, 5-, 6-, 8-, 12-pin

您需要的STEP文件没有被列出：
需要STEP文件这里

描述		ABN带反向信号
SH5	径向, 5-pin, 连接器与编码器外壳连接	-
SH6	径向, 6-pin, 连接器与编码器外壳连接	-
SH8	径向, 8-pin, 连接器与编码器外壳连接	●
SH12	径向, 12-pin, 连接器与编码器外壳连接	●

分配

	SH5	SH6	SH8	SH8	SH12	SH12
	5-pin	6-pin	8-pin	8-pin	12-pin	12-pin
连接器图纸
电路	N35	N35	N35	M35	N35	M35
负极 GND	1	6	1	1	K, L	K, L
正极 (+) Vcc	2	1	2	2	M, B	M, B
A	3	2	3	3	E	E
B	4	4	4	4	H	H
N	5	3	5	5	C	C
-	-	-	-	-	-	-
A 反向	-	-	-	6	-	F
B 反向	-	-	-	7	-	A
N 反向	-	-	-	8	-	D
n. c. 空置	-	5	6, 7, 8	-	A, D, F, G, J	G, J
屏蔽	-	-	-	-	-	-

连接器 (M16x0.75) S2, 轴向, 7-pin

您需要的STEP文件没有被列出：
需要STEP文件这里

描述		ABN带反向信号
S2	轴向, 7-pin, 连接器与编码器外壳连接	-

分配

	S2
	7-pin
连接器图纸
电路	N35
负极 GND	1
正极 (+) Vcc	2
A	3
B	4
N	5
-	-
A 反向	-
B 反向	-
N 反向	-
n. c. 空置	6, 7
屏蔽	-

连接器 (M16x0.75) S3, 径向, 7-pin

您需要的STEP文件没有被列出：
需要STEP文件这里

描述		ABN带反向信号
S3	径向, 7-pin, 连接器与编码器外壳连接	-

分配

	S3
	7-pin
连接器图纸
电路	N35
负极 GND	1
正极 (+) Vcc	2
A	3
B	4
N	5
-	-
A 反向	-
B 反向	-
N 反向	-
n. c. 空置	6, 7
屏蔽	-

连接器 (M23) S4, 轴向, 12-pin

您需要的STEP文件没有被列出：
需要STEP文件这里

描述		ABN带反向信号
S4	轴向, 12-pin, 连接器与编码器外壳连接	●

分配

	S4	S4
	12-pin	12-pin
连接器图纸
电路	N35	M35
负极 GND	10	10
正极 (+) Vcc	12	12
A	5	5
B	8	8
N	3	3
-	-	-
A 反向	-	6
B 反向	-	1
N 反向	-	4
n. c. 空置	1, 2, 4, 6, 7, 9, 11	2, 7, 9, 11
屏蔽	-	-

连接器 (M23) S5, 径向, 12-pin

您需要的STEP文件没有被列出：
需要STEP文件这里

描述		ABN带反向信号
S5	径向, 12-pin, 连接器与编码器外壳连接	●

分配

	S5	S5
	12-pin	12-pin
连接器图纸
电路	N35	M35
负极 GND	10	10
正极 (+) Vcc	12	12
A	5	5
B	8	8
N	3	3
-	-	-
A 反向	-	6
B 反向	-	1
N 反向	-	4
n. c. 空置	1, 2, 4, 6, 7, 9, 11	2, 7, 9, 11
屏蔽	-	-

连接器 (M23) S4R, 轴向, 12-pin (顺时针引脚数)

您需要的STEP文件没有被列出：
需要STEP文件这里

描述		ABN带反向信号
S4R	轴向, 12-pin, 连接器与编码器外壳连接	●

分配

	S4R	S4R
	12-pin	12-pin
连接器图纸
电路	N35	M35
负极 GND	10	10
正极 (+) Vcc	12	12
A	5	5
B	8	8
N	3	3
-	-	-
A 反向	-	6
B 反向	-	1
N 反向	-	4
n. c. 空置	1, 2, 4, 6, 7, 9, 11	2, 7, 9, 11
屏蔽	-	-

连接器 (M23) S5R, 径向, 12-pin (顺时针引脚数)

您需要的STEP文件没有被列出：
需要STEP文件这里

描述		ABN带反向信号
S5R	径向, 12-pin, 连接器与编码器外壳连接	●

分配

	S5R	S5R
	12-pin	12-pin
连接器图纸
电路	N35	M35
负极 GND	10	10
正极 (+) Vcc	12	12
A	5	5
B	8	8
N	3	3
-	-	-
A 反向	-	6
B 反向	-	1
N 反向	-	4
n. c. 空置	1, 2, 4, 6, 7, 9, 11	2, 7, 9, 11
屏蔽	-	-

传感器连接器 (M12x1) SB, 轴向, 5-, 8-pin

WDGI 58A：传感器连接器 (M12x1) SB, 轴向, 4-, 5-, 8-, 12-pin

STEP查看器/STEP数据:

WDGI58A06xxxxSBx-mag.stp

WDGI58A06xxxxSBxAIX-mag.stp

WDGI58A08xxxxSBx_mag.stp

WDGI58A4ZxxxxSBx_mag.stp

WDGI58A10xxxxSBx-mag.stp

您需要的STEP文件没有被列出：
需要STEP文件这里

描述		ABN带反向信号
SB5	轴向, 5-pin, 连接器与编码器外壳连接	-
SB8	轴向, 8-pin, 连接器与编码器外壳连接	●

分配

	SB5	SB8
	5-pin	8-pin
连接器图纸
电路	N35	M35
负极 GND	3	1
正极 (+) Vcc	1	2
A	4	3
B	2	4
N	5	5
-	-	-
A 反向	-	6
B 反向	-	7
N 反向	-	8
n. c. 空置	-	-
屏蔽	-	-

传感器连接器 (M12x1) SC, 径向, 5-, 8-pin

WDGI 58A：传感器连接器 (M12x1) SC, 径向, 4-, 5-, 8-, 12-pin

STEP查看器/STEP数据:

WDGI58A06xxxxSCx-mag.stp

WDGI58A06xxxxSCxAIX-mag.stp

WDGI58A08xxxxSCx_mag.stp

WDGI58A4ZxxxxSCx_mag.stp

WDGI58A10xxxxSCx-mag.stp

您需要的STEP文件没有被列出：
需要STEP文件这里

描述		ABN带反向信号
SC5	径向, 5-pin, 连接器与编码器外壳连接	-
SC8	径向, 8-pin, 连接器与编码器外壳连接	●

分配

	SC5	SC8
	5-pin	8-pin
连接器图纸
电路	N35	M35
负极 GND	3	1
正极 (+) Vcc	1	2
A	4	3
B	2	4
N	5	5
-	-	-
A 反向	-	6
B 反向	-	7
N 反向	-	8
n. c. 空置	-	-
屏蔽	-	-

1-16384 PPR

N35: 4,75 - 30 VDC, HTL (TTL at 5 VDC),

供电电压 VDC

4,75 - 30 VDC

消耗电流

typ. 40 mA

信号波形

方波

输出电路

HTL (TTL at 5 VDC)

通道

AB, ABN

输出

push-pull

负载

max.40 mA/ 通道

信号电平 mA

at 20 mA

信号高电平H>

H > (+)Vcc -10% Vcc

信号低电平L<

L < 2.5 VDC

输出频率

HTL: max. 600 kHZ; TTL: max. 1 MHz

保护电路

反极性和短路保护

光源故障预警功能

否

M35: 4,75 - 30 VDC, HTL, 带反相 (TTL/RS422兼容 at 5 VDC),

供电电压 VDC

4,75 - 30 VDC

消耗电流

typ. 40 mA

信号波形

方波

输出电路

HTL, 带反相 (TTL/RS422兼容 at 5 VDC)

通道

AB, ABN, 和反向信号

输出

push-pull

负载

max.40 mA/ 通道

信号电平 mA

at 20 mA

信号高电平H>

H > (+)Vcc -10% Vcc

信号低电平L<

L < 2.5 VDC

输出频率

HTL: max. 600 kHZ; TTL: max. 1 MHz

保护电路

反极性和短路保护

光源故障预警功能

否

AAO: 整体防护IP67,仅支持10mm轴

WDGI 58A绝对值编码器可以提供整体防护IP67的型号。
(full IP67 only connection SB, SC, L2 or L3 version; not cable connection K1 = IP40).
最大转速： 3500 rpm
轴允许最大负载：轴向100N;径向110N
启动力矩：常温下大约4Ncm

ACA: 耐低温

输出电路类型为M35, N35的WDGI 58A编码器，工作温度范围可以拓宽至 -40 °C ~ +85 °C (法兰测量温度)。

ACR: 压力补偿隔膜

WDGI 58A实心轴编码器也可以选用带压力补偿隔膜的型号。
该功能可有效阻止水分在高空气
湿度的环境下从外部进入编码器。
IP67防护等级，工作温度范围和耐盐雾腐蚀性的功能都得到了保留，
耐化学腐蚀和溶剂符合DIN EN ISO 2812-1.

XXX=分米: 电缆长度

编码器WDGI 58A可以提供超过2米的电缆。最大电缆长度取决于供电电压和频率；请参考 '综合技术参数'
请在标准订货型号后加上三位数字来指定需要的电缆长度，单位为分米.
举例: 5 m 电缆 = 050

综合技术参数

General technical Data and safety instructions incremental encoders WDG/WDGI

Download (891 KB)

样本 (Flyer / Handouts)

WDGI encoders magnetic

... incremental and robust

Download (1.17 MB)

Kurzkatalog Drehgeber - Short catalogue encoders

Short-Catalogue Encoders and systems

Incremental and absolute encoders
Digital shaft copying
Made in Germany
Motorfeedback
Position Measurement Systems

Download (4.29 MB)

Delivery times and service

of Wachendorff Automation GmbH & Co. KG

Download (543 KB)

装配说明

Assembly instructions shaft encoders WDG/WDGI

Download (1.62 MB)

证书和法规

EU declaration of conformity output circuits M30/N30/M35/N35

Download (794 KB)

UKCA declaration of conformity output circuits M30/N30/M35/N35

Download (347 KB)

UL Certificates

for Wachendorff Automation products.

Download (556 KB)

REACH- and RoHS regulation of the EU

Informationen

Download (179 KB)

ISO Certificate DIN EN 9001:2015

Download (405 KB)

增量编码器电子附件

WDG553XDOM

Counter for incremental encoders, 1 MHz

High Speed position counters and differential counters
for incremental encoder signals.

详细资料

WDG012VGOM

Cross switcher and splitter

for incremental encoder signals

详细资料

增量编码器母头接插件/带电缆的母头接插件

KI-5-67

母头连接器 KI-5-67 :
适用于连接器出线的 SB5/SC5, 5pin, IP67

直头母头连接器带屏蔽电缆。

详细资料

KIA-5-67

母头连接器 KIA-5-67 :
适用于连接器出线的 SB5/SC5, 5pin, IP67

弯头母头连接器带屏蔽电缆。

详细资料

KI-8-67

母头连接器 KI-8-67 :
适用于连接器出线的 SB8/SC8, 8pin, IP67

直头母头连接器带屏蔽电缆。

详细资料

KIA-8-67

母头连接器 KIA-8-67 :
适用于连接器出线的 SB8/SC8, 8pin, IP67

弯头母头连接器带屏蔽电缆。

详细资料

安装附件

SP-3-00

偏心夹紧SP-3-00

合适的增量式编码器 WDG 40A, 50B, 58T, WDGI 58A, 58B, 58C, 58D, 58K, 63B, WDGP 36A, WDGP 58A, WDGP 58B.
合适的绝对值编码器 WDGA 36A, WDGA 58A, WDGA 58B.

STEP file

详细资料

MG58A

安装钟MG58A

合适的增量式编码器 WDGI 58A.
合适的绝对值编码器 WDGA 58A.

STEP file

详细资料

联轴器

ST27

接头型联轴器 ST27

用于与轴直径6毫米或10毫米编码器。

详细资料

PK20

切口型联轴器 PK20

用于与轴直径6毫米编码器。

详细资料

PK24

切口型联轴器 PK24

用于与轴直径6毫米，8毫米或10毫米编码器。

详细资料

FSK22

弹簧垫圈联轴器 FSK22

用于与轴直径6毫米，8毫米或12毫米编码器。

详细资料

WK22

螺旋联轴器 WK22

用于与轴直径6毫米编码器。

STEP-Download WK220606

详细资料

WK24

螺旋联轴器 WK24

用于与轴直径6毫米，8毫米，10毫米或12毫米编码器。

STEP-Download WK240606

STEP-Download WK240608

STEP-Download WK240610

STEP-Download WK240808

STEP-Download WK241010

STEP-Download WK241212

详细资料

WK32

螺旋联轴器 WK32

用于与轴直径6毫米或10毫米编码器。

STEP-Download WK320610

STEP-Download WK321010

详细资料

BK29

波纹管联轴器 BK29

用于与轴直径6毫米，8毫米，10毫米或12毫米*编码器。
Max. offset of shafts radial: ± 0,25 mm or ± 0,30 mm*
Torsion spring stiffness: 150 Nm/rad or 130 Nm/rad*

详细资料

FB29B

波纹管联轴器 FB29B

用于与轴直径4毫米，6毫米，8毫米，10毫米或12毫米编码器。

详细资料

DSK29

弹性联轴器 DSK29

用于与轴直径6毫米，8毫米或10毫米编码器。
No moving parts, thermally and electrically insulating, smooth running, maintenance-free.
Good resistance to
Gasoline, oil, benzene, toluene, aromatic and non aromatic hydrocarbons, alcohols, glycols, solvents and many chemicals.

STEP Download DSK290606

STEP Download DSK290610

详细资料

DSK38

弹性联轴器 DSK38

用于与轴直径6毫米，8毫米，10毫米或12毫米编码器。
No moving parts, thermally and electrically insulating, smooth running, maintenance-free.
Good resistance to
Gasoline, oil, benzene, toluene, aromatic and non aromatic hydrocarbons, alcohols, glycols, solvents and many chemicals.

STEP-Datei DSK380606

详细资料
