WDGI 58E

增量空心轴编码器, 磁性,
多达 1024 ppr,
法兰 : Ø 58mm

空心轴(盲孔): Ø 12mm;
带紧定套 : Ø 6, 6.35 (1/4''), 7, 8, 9.525 (3/8''), 10mm;
防护等级达IP67,轴防护IP65,
波形:方波

数据手册General technical data incremental encoders (PDF 551 kB)
Drehgeber WDGI58E
特点
  • 坚固的工业标准空心轴(盲孔)编码器
  • 外壳压铸铝,涂特殊的环保粉末涂料
  • 极高的机械和电气安全性能
  • 防护等级高达IP67,轴防护IP65
  • 极高的抗干扰性
  • 空心轴(盲孔)
  • 可选择:工作温度-40 °C~ +85 °C的型号, 压力补偿隔膜
产品详细说明
法兰
空心轴(盲孔)
每圈最大脉冲数/PPR
最大1024 PPR
外壳
Ø 58 mm
压铸铝,涂特殊的环保粉末涂料
轴径
Ø 6 mm
说明: 使用空心轴套管
轴长: 16 mm
最小插入深度: 11 mm
最大插入深度: 19 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N
Ø 6.35 mm
说明: 使用空心轴套管
轴长: 16 mm
最小插入深度: 11 mm
最大插入深度: 19 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N
Ø 7 mm
说明: 使用空心轴套管
轴长: 16 mm
最小插入深度: 11 mm
最大插入深度: 19 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N
Ø 8 mm
说明: 使用空心轴套管
轴长: 16 mm
最小插入深度: 11 mm
最大插入深度: 19 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N
Ø 9.525 mm
说明: 使用空心轴套管
轴长: 16 mm
最小插入深度: 11 mm
最大插入深度: 19 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N
Ø 10 mm
说明: 使用空心轴套管
轴长: 16 mm
最小插入深度: 11 mm
最大插入深度: 19 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N
Ø 12 mm
轴长: 16 mm
最小插入深度: 11 mm
最大插入深度: 19 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N
最大运行速度
6000 rpm
输出电路
HTL (TTL at 5 VDC)
HTL, 带反相 (TTL/RS422兼容 at 5 VDC)
输出频率
≤ 1024 ppr, max. 200 kHz
供电电压
5 VDC ~ 30 VDC
消耗电流: typ. 40 mA

环境参数

ESD (DIN EN 61000-4-2):

8 kV

Burst (DIN EN 61000-4-4):

2 kV

包括EMC:

DIN EN 61000-6-2
DIN EN 61000-6-3

Vibration:
(DIN EN 60068-2-6)

50 m/s2 (10 Hz~2000 Hz)

Shock:
(DIN EN 60068-2-27)

1000 m/s2 (6 ms)

设计:

符合DIN VDE 0160

Customs information

Customs tariff number:

90318020

Country of origin:

Germany

工作温度
连接器: -40°C ~ +85°C, 电缆连接: -20°C ~ +80°C (可选择 ACA: -40°C ~ +85°C)
防护等级
外壳: IP65, IP67; 主轴密封: IP65
描述ABN带反向信号
K3径向, 屏蔽线未与编码器外壳连接
L3径向, 屏蔽线与编码器外壳连接
分配
 K3, L3K3, L3
电路N35M35
负极 GND白色白色
正极 (+) Vcc棕色棕色
A绿色绿色
B黄色黄色
N灰色灰色
故障预警--
A 反向-红色
B 反向-黑色, (ACA:蓝色)
N 反向-紫色
屏蔽多股绞合线多股绞合线
描述ABN带反向信号
SH5径向, 5-pin, 连接器与编码器外壳连接-
SH6径向, 6-pin, 连接器与编码器外壳连接-
SH8径向, 8-pin, 连接器与编码器外壳连接
SH12径向, 12-pin, 连接器与编码器外壳连接
分配
SH5SH6SH8SH8SH12SH12
 5-pin6-pin8-pin8-pin12-pin12-pin
连接器图纸
电路N35N35N35M35N35M35
负极 GND1611K, LK, L
正极 (+) Vcc2122M, BM, B
A3233EE
B4444HH
N5355CC
故障预警------
A 反向---6-F
B 反向---7-A
N 反向---8-D
n. c. 空置-56, 7, 8-A, D, F, G, JG, J
屏蔽------
描述ABN带反向信号

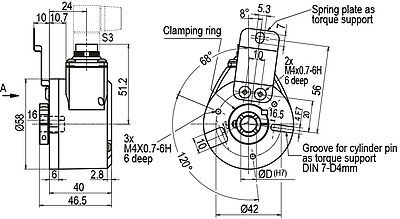

S3径向, 7-pin, 连接器与编码器外壳连接-
分配
S3
 7-pin
连接器图纸
电路N35
负极 GND1
正极 (+) Vcc2
A3
B4
N5
故障预警-
A 反向-
B 反向-
N 反向-
n. c. 空置6, 7
屏蔽-
描述ABN带反向信号
S5径向, 12-pin, 连接器与编码器外壳连接
分配
S5S5
 12-pin12-pin
连接器图纸
电路N35M35
负极 GND1010
正极 (+) Vcc1212
A55
B88
N33
故障预警--
A 反向-6
B 反向-1
N 反向-4
n. c. 空置1, 2, 4, 6, 7, 9, 112, 7, 9, 11
屏蔽--
描述ABN带反向信号

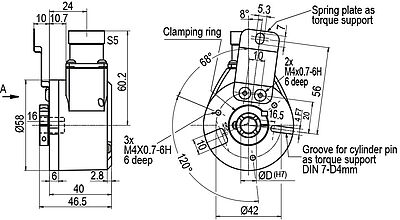

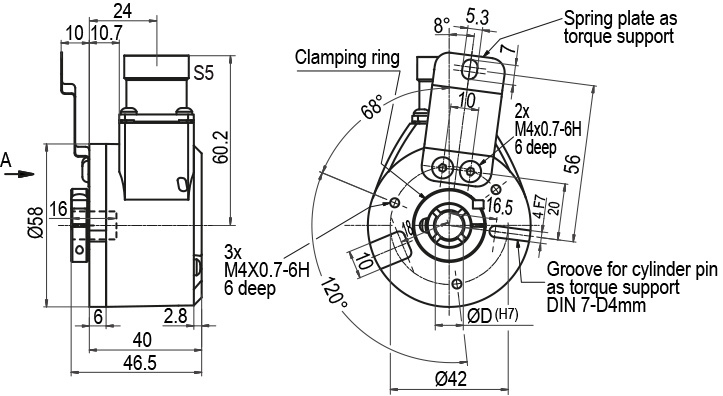

S5R径向, 12-pin, 连接器与编码器外壳连接
分配
S5RS5R
 12-pin12-pin
连接器图纸
电路N35M35
负极 GND1010
正极 (+) Vcc1212
A55
B88
N33
故障预警--
A 反向-6
B 反向-1
N 反向-4
n. c. 空置1, 2, 4, 6, 7, 9, 112, 7, 9, 11
屏蔽--
描述ABN带反向信号
SC4径向, 4-pin, 连接器与编码器外壳连接-
SC5径向, 5-pin, 连接器与编码器外壳连接-
SC8径向, 8-pin, 连接器与编码器外壳连接
SC12径向, 12-pin, 连接器与编码器外壳连接
分配
SC4SC5SC8SC8SC12SC12
 4-pin5-pin8-pin8-pin12-pin12-pin
连接器图纸
电路N35N35N35M35N35M35
负极 GND331133
正极 (+) Vcc112211
A243344
B424466
N-55588
故障预警------
A 反向---6-9
B 反向---7-7
N 反向---8-10
n. c. 空置--6, 7, 8-2, 5, 7, 9, 10, 11, 122, 5, 11, 12
屏蔽------
最大1024 PPR
供电电压 VDC
5 - 30 VDC
消耗电流
typ. 40 mA
信号波形
方波
输出电路
HTL, 带反相 (TTL/RS422兼容 at 5 VDC)
通道
AB, ABN, 和反向信号
输出
push-pull
负载
max.40 mA/ 通道
信号电平 mA
at 20 mA
信号高电平H>
H > (+)Vcc - 10 % Vcc
信号低电平L<
L < 2.5 VDC
输出频率
max. 200 kHz
保护电路
光源故障预警功能
供电电压 VDC
5 - 30 VDC
消耗电流
typ. 40 mA
信号波形
方波
输出电路
HTL (TTL at 5 VDC)
通道
AB, ABN
输出
push-pull
负载
max.40 mA/ 通道
信号电平 mA
at 20 mA
信号高电平H>
H > (+)Vcc - 10 % Vcc
信号低电平L<
L < 2.5 VDC
输出频率
max. 200 kHz
保护电路
光源故障预警功能
输出电路类型为M35, N35的WDGI 58E编码器,工作温度范围可以拓宽至 -40 °C ~ +85 °C (法兰测量温度)。

WDGI 58E实心轴编码器也可以选用带压力补偿隔膜的型号。
该功能可有效阻止水分在高空气
湿度的环境下从外部进入编码器。
IP67防护等级,工作温度范围和耐盐雾腐蚀性的功能都得到了保留,
耐化学腐蚀和溶剂符合DIN EN ISO 2812-1.

编码器WDGI 58E可以提供超过2米的电缆。 最大电缆长度取决于供电电压和频率;请参考 '综合技术参数'
请在标准订货型号后加上三位数字来指定需要的电缆长度,单位为分米.
举例: 5 m 电缆 = 050
