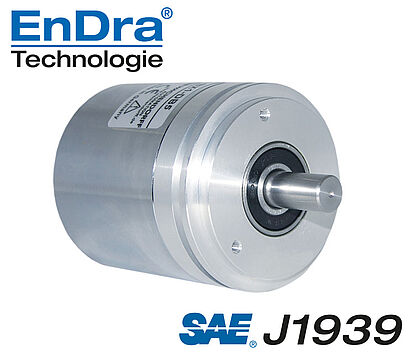

磁性绝对值编码器, CAN SAE J1939 WDGA 58A,
带电流隔离
实心轴编码,
同步法兰 Ø 58mm
16位/32位 单圈/多圈;
轴：Ø 6mm, Ø 8mm, Ø 10mm, Ø 3/8"
- Endra®多圈专利技术
- 协议 CAN SAE J1939
- 具备32位处理器的前瞻性技术
- 双色LED指示运行状态
- 轴最大负载可达径向220N，轴向120N
最大65,536步/圈（16位）
多圈分辨率高达32位
说明: 建议: 注意: AAO=整体防护IP67
轴长: 12 mm
轴允许最大负载径向: 125 N
轴允许最大负载轴向: 120 N
说明: 建议: 注意: AAO=整体防护IP67
轴长: 19 mm
轴允许最大负载径向: 125 N
轴允许最大负载轴向: 120 N
轴长: 20 mm
轴允许最大负载径向: 220 N
轴允许最大负载轴向: 120 N
说明: 建议: 注意: AAO=整体防护IP67
轴长: 20 mm
轴允许最大负载径向: 220 N
轴允许最大负载轴向: 120 N
消耗电流: typ. 100 mA
功耗: max. 1 W
状态指示灯
LED状态信号的示范
| 描述 | |
|---|---|
| CB5 | 轴向, 5-pin, 屏蔽线与编码器外壳连接 |
| 描述 | |
|---|---|
| CC5 | 径向, 5-pin, 屏蔽线与编码器外壳连接 |
| 描述 | |
|---|---|
| DB5 | 轴向, 5-pin, 屏蔽线与编码器外壳连接 |
| 描述 | |
|---|---|
| L2 | 轴向, 屏蔽线与编码器外壳连接 |
| (+) Vcc | 棕色 |
| GND | 白色 |
| CANHigh | 绿色 |
| CANLow | 黄色 |
| CANGND/屏蔽 | 屏蔽线 |
| 描述 | |
|---|---|
| L3 | 径向, 屏蔽线与编码器外壳连接 |
| (+) Vcc | 棕色 |
| GND | 白色 |
| CANHigh | 绿色 |
| CANLow | 黄色 |
| CANGND/屏蔽 | 屏蔽线 |
- Absolute encoders with flange Ø 36 mm / Ø 58 mm
- Single-/Multiturn (16/43 bit)
- Ground-breaking technology 32 Bit processor
- Very high shaft loading, IP67
- EnDra® Multiturn technology: No gears, no battery
- QuattroMag® Singleturn technology: High precision +/- 0,0878°
Download (767 KB)
- Incremental and absolute encoders
- Digital shaft copying
- Made in Germany
- Motorfeedback
- Position Measurement Systems
Download (3.78 MB)
波纹管联轴器 BK29
用于与轴直径6毫米，8毫米，10毫米或12毫米*编码器。
Max. offset of shafts radial: ± 0,25 mm or ± 0,30 mm*
Torsion spring stiffness: 150 Nm/rad or 130 Nm/rad*
弹性联轴器 DSK29
用于与轴直径6毫米，8毫米或10毫米编码器。
No moving parts, thermally and electrically insulating, smooth running, maintenance-free.
Good resistance to
Gasoline, oil, benzene, toluene, aromatic and non aromatic hydrocarbons, alcohols, glycols, solvents and many chemicals.
弹性联轴器 DSK38
用于与轴直径6毫米，8毫米，10毫米或12毫米编码器。
No moving parts, thermally and electrically insulating, smooth running, maintenance-free.
Good resistance to
Gasoline, oil, benzene, toluene, aromatic and non aromatic hydrocarbons, alcohols, glycols, solvents and many chemicals.
弹性联轴器 DSK48
用于与轴直径10毫米，12毫米或14毫米编码器。
No moving parts, thermally and electrically insulating, smooth running, maintenance-free.
Good resistance to
Gasoline, oil, benzene, toluene, aromatic and non aromatic hydrocarbons, alcohols, glycols, solvents and many chemicals.
WDGA 58A 带电流隔离功能的CAN SAE J1939绝对值编码器可以提供整体防护IP67的型号。
最大转速： 3500 rpm
轴允许最大负载： 轴向100N;径向110N
启动力矩： 常温下大约4Ncm
WDGA 58A 带电流隔离功能的CAN SAE J1939绝对值编码器也可以提供集成了120欧姆终端电阻的型号。
WDGA 58A CAN SAE J1939轴长：Ø 6mm轴也有轴长仅为10mm的型号可选。
