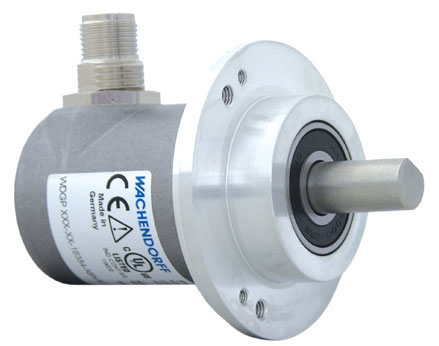

增量实心轴编码器, 磁性,
多达16384 ppr,
夹紧法兰:Ø58mm
轴:Ø6mm, Ø8mm, Ø3/8" (9.525mm), Ø10mm,
波形:方波
- 归功于高质量的电子元件,可以提供高达16384的任意脉冲数
- 防护等级达IP67,轴防护IP65
- 最高输出频率可达1MHz
- 工作电压4.75~32VDC,带反极性保护和短路保护
说明: 建议: 注意: AAO=整体防护IP67
轴长: 12 mm
轴允许最大负载径向: 125 N
轴允许最大负载轴向: 120 N
说明: 建议: 注意: AAO=整体防护IP67
轴长: 19 mm
轴允许最大负载径向: 125 N
轴允许最大负载轴向: 120 N
说明: 建议: 注意: AAO=整体防护IP67
轴长: 20 mm
轴允许最大负载径向: 220 N
轴允许最大负载轴向: 120 N
轴长: 20 mm
轴允许最大负载径向: 220 N
轴允许最大负载轴向: 120 N
消耗电流: typ. 80 mA
设置零脉冲:
启用:SET接入+UB两秒
禁用:SET接入GND
环境参数
ESD (DIN EN 61000-4-2):
8 kV
Burst (DIN EN 61000-4-4):
2 kV
包括EMC:
DIN EN 61000-6-2
DIN EN 61000-6-3
Vibration:
(DIN EN 60068-2-6)
50 m/s2 (10 Hz~2000 Hz)
Shock:
(DIN EN 60068-2-27)
1000 m/s2 (6 ms)
设计:
符合DIN VDE 0160
Customs information
Customs tariff number:
90318020
Country of origin:
Germany
描述 | ABN带反向信号 | |
---|---|---|

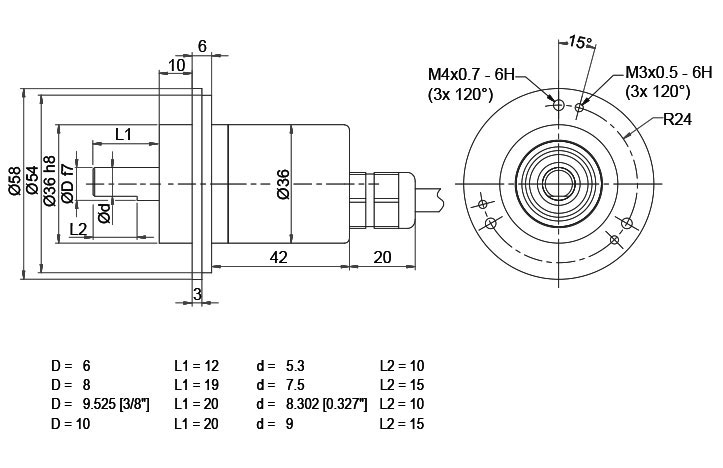

L2 | 轴向, 屏蔽线与编码器外壳连接 | ● |
L2 | L2 | L2 | L2 | |
电路 | M11, M12 | M13, M14 | N11, N12 | N13, N14 |
负极 GND | 白色 | 白色 | 白色 | 白色 |
正极 (+) Vcc | 棕色 | 棕色 | 棕色 | 棕色 |
A | 绿色 | 绿色 | 绿色 | 绿色 |
B | 黄色 | 黄色 | 黄色 | 黄色 |
N | 灰色 | 灰色 | 灰色 | 灰色 |
SET | - | 粉色 | - | 粉色 |
A 反向 | 红色 | 红色 | - | - |
B 反向 | 黑色 | 黑色 | - | - |
N 反向 | 紫色 | 紫色 | - | - |
屏蔽 | 多股绞合线 | 多股绞合线 | 多股绞合线 | 多股绞合线 |
描述 | ABN带反向信号 | |
---|---|---|

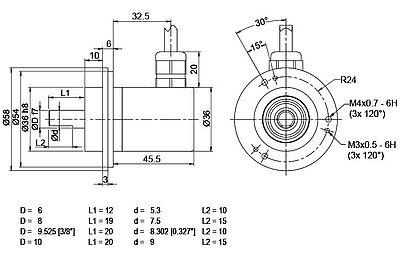

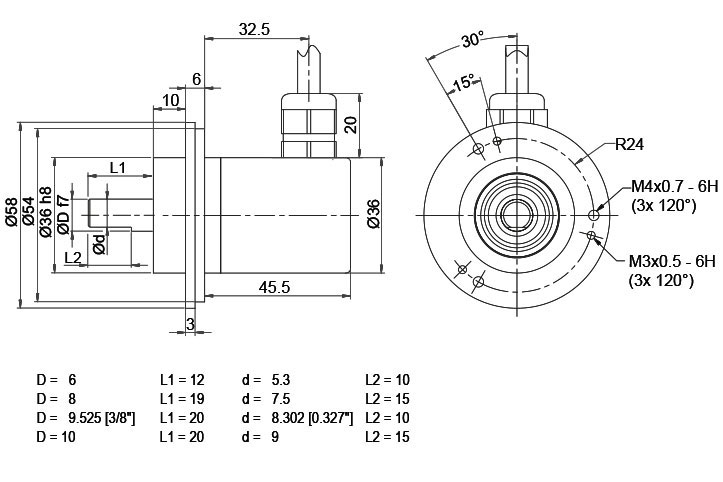

L3 | 径向, 屏蔽线与编码器外壳连接 | ● |
L3 | L3 | L3 | L3 | |
电路 | M11, M12 | M13, M14 | N11, N12 | N13, N14 |
负极 GND | 白色 | 白色 | 白色 | 白色 |
正极 (+) Vcc | 棕色 | 棕色 | 棕色 | 棕色 |
A | 绿色 | 绿色 | 绿色 | 绿色 |
B | 黄色 | 黄色 | 黄色 | 黄色 |
N | 灰色 | 灰色 | 灰色 | 灰色 |
SET | - | 粉色 | - | 粉色 |
A 反向 | 红色 | 红色 | - | - |
B 反向 | 黑色 | 黑色 | - | - |
N 反向 | 紫色 | 紫色 | - | - |
屏蔽 | 多股绞合线 | 多股绞合线 | 多股绞合线 | 多股绞合线 |
描述 | ABN带反向信号 | |
---|---|---|

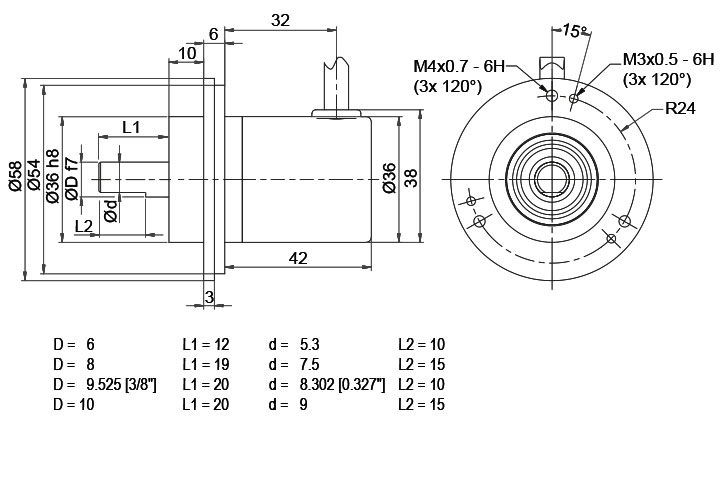

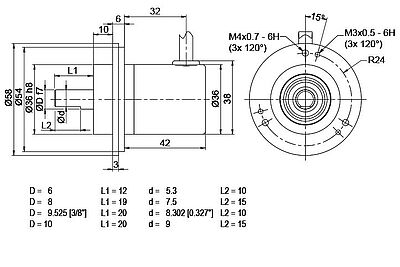

K1 | 径向, 屏蔽线未与编码器外壳连接 (IP40) | ● |
K1 | K1 | K1 | K1 | |
电路 | M11, M12 | M13, M14 | N11, N12 | N13, N14 |
负极 GND | 白色 | 白色 | 白色 | 白色 |
正极 (+) Vcc | 棕色 | 棕色 | 棕色 | 棕色 |
A | 绿色 | 绿色 | 绿色 | 绿色 |
B | 黄色 | 黄色 | 黄色 | 黄色 |
N | 灰色 | 灰色 | 灰色 | 灰色 |
SET | - | 粉色 | - | 粉色 |
A 反向 | 红色 | 红色 | - | - |
B 反向 | 黑色 | 黑色 | - | - |
N 反向 | 紫色 | 紫色 | - | - |
屏蔽 | 多股绞合线 | 多股绞合线 | 多股绞合线 | 多股绞合线 |
描述 | ABN带反向信号 | |
---|---|---|

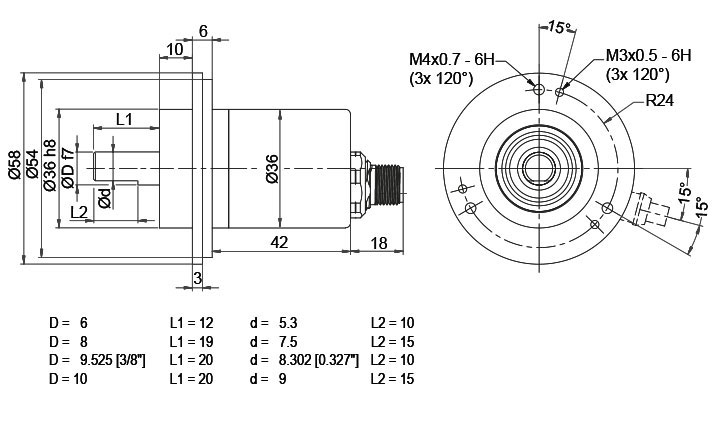

SB5 | 轴向, 5-pin, 连接器与编码器外壳连接 | - |
SB8 | 轴向, 8-pin, 连接器与编码器外壳连接 | ● |
SB12 | 轴向, 12-pin, 连接器与编码器外壳连接 | ● |
描述 | ABN带反向信号 | |
---|---|---|

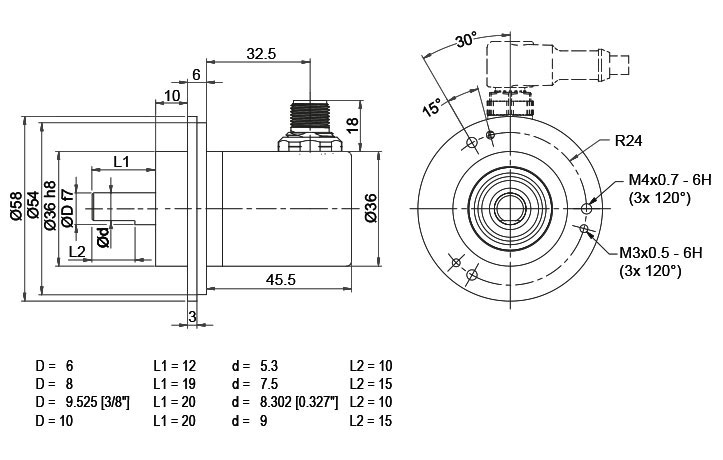

SC5 | 径向, 5-pin, 连接器与编码器外壳连接 | - |
SC8 | 径向, 8-pin, 连接器与编码器外壳连接 | ● |
SC12 | 径向, 12-pin, 连接器与编码器外壳连接 | ● |
1-16384 PPR
WDGP 58B绝对值编码器可以提供整体防护IP67的型号。
(full IP67 only connection SB, SC, L2 or L3 version; not cable connection K1 = IP40).
最大转速: 3500 rpm
轴允许最大负载: 轴向100N;径向110N
启动力矩: 常温下大约4Ncm
请在标准订货型号后加上三位数字来指定需要的电缆长度,单位为分米.
举例: 5 m 电缆 = 050
of Wachendorff Automation GmbH & Co. KG
光学编码器和磁性编码器的比较
for Wachendorff Automation GmbH & Co. KG.
for Wachendorff Automation GmbH & Co. KG.
for Wachendorff Automation products.
Informationen
母头连接器 KI-5-67 :
适用于连接器出线的 SB5/SC5, 5pin, IP67
直头母头连接器带屏蔽电缆。
母头连接器 KIA-5-67 :
适用于连接器出线的 SB5/SC5, 5pin, IP67
弯头母头连接器带屏蔽电缆。
母头连接器 KI-8-67 :
适用于连接器出线的 SB8/SC8, 8pin, IP67
直头母头连接器带屏蔽电缆。
母头连接器 KIA-8-67 :
适用于连接器出线的 SB8/SC8, 8pin, IP67
弯头母头连接器带屏蔽电缆。
母头连接器 KI-12-67 :
适用于连接器出线的 SB12/SC12, 12pin, IP67
直头母头连接器带屏蔽电缆。
母头连接器 KIA-12-67 :
适用于连接器出线的 SB12/SC12, 12pin, IP67
弯头母头连接器带屏蔽电缆。
接头型联轴器 ST27
用于与轴直径6毫米或10毫米编码器。
切口型联轴器 PK20
用于与轴直径6毫米编码器。
切口型联轴器 PK24
用于与轴直径6毫米,8毫米或10毫米编码器。
弹簧垫圈联轴器 FSK22
用于与轴直径6毫米,8毫米或12毫米编码器。
螺旋联轴器 WK22
用于与轴直径6毫米编码器。
螺旋联轴器 WK32
用于与轴直径6毫米或10毫米编码器。
波纹管联轴器 BK29
用于与轴直径6毫米,8毫米,10毫米或12毫米*编码器。
Max. offset of shafts radial: ± 0,25 mm or ± 0,30 mm*
Torsion spring stiffness: 150 Nm/rad or 130 Nm/rad*
波纹管联轴器 FB29B
用于与轴直径4毫米,6毫米,8毫米,10毫米或12毫米编码器。
弹性联轴器 DSK29
用于与轴直径6毫米,8毫米或10毫米编码器。
No moving parts, thermally and electrically insulating, smooth running, maintenance-free.
Good resistance to
Gasoline, oil, benzene, toluene, aromatic and non aromatic hydrocarbons, alcohols, glycols, solvents and many chemicals.
弹性联轴器 DSK38
用于与轴直径6毫米,8毫米,10毫米或12毫米编码器。
No moving parts, thermally and electrically insulating, smooth running, maintenance-free.
Good resistance to
Gasoline, oil, benzene, toluene, aromatic and non aromatic hydrocarbons, alcohols, glycols, solvents and many chemicals.
测量轮 MR150GR06
周长150mm,
面:: O-ring 3,5 mm, material NBR70
应用领域:Wood, metal, conveyor belts, paper, textiles.
用于与轴直径6毫米编码器
测量轮 MR200KR
周长200mm,
面:金属,滚花
应用领域:纸板,木板,(纺织品)
用于与轴直径6毫米或10毫米编码器。
测量轮 MRA200KR
周长200mm,
面:金属,滚花
应用领域: 纸板,木材,纺织品,橡胶,软塑料。
用于与轴直径6毫米,10毫米或12毫米编码器。
测量轮 MR200KH
周长200mm,
面:塑料(的Hytrel,平稳)
应用领域:塑料,油漆表面,纸张,纸板,木材,金属,纺织品。
用于与轴直径6毫米或10毫米编码器。
测量轮 MRA200KH
周长200mm,
面:塑料(聚氨酯,平稳)
应用领域:纸板,木材,软塑料,纺织,皮革,造纸,线材,型材,脂润滑金属,油漆表面。
用于与轴直径6毫米,10毫米或12毫米编码器。
测量轮 MR200NG
周长200mm,
面:橡胶防滑钉
应用领域:纺织品。
用于与轴直径6毫米或10毫米编码器。
测量轮 MRA200NG
周长200mm,
面:塑料(聚氨酯,橡胶防滑钉)
应用领域:塑料,纸张,纸板,木材,纺织品,羊毛,地毯,电缆测量。
用于与轴直径6毫米,10毫米或12毫米编码器。
测量轮 MR200KG
周长200 mm,
面:塑料(的Hytrel,有凹槽)
应用领域:塑料,油漆表面,纸张,纸板,木材,金属,纺织品。
用于与轴直径6毫米或10毫米编码器。
测量轮 MRA200KG
周长200 mm,
面:塑料(聚氨酯,有凹槽)
应用领域:油漆表面,塑料,纸张,纸板,木材,纺织品,玻璃,地板。
用于与轴直径6毫米,10毫米或12毫米编码器。
测量轮 MRA500KR
周长500mm,
面:金属,滚花
应用领域:纸板,木材,纺织品,橡胶,软塑料。
用于与轴直径10毫米或12毫米编码器。
测量轮 MR500KR
周长500mm,
面:金属,滚花
应用领域:纸板,木材,(纺织品)。
编码器轴Ø10毫米
测量轮 MR500KH
周长500mm,
面:塑料(的Hytrel,平稳)
应用领域:塑料,油漆表面,纸张,纸板,木材,金属,纺织品。
编码器轴Ø10毫米
测量轮 MRA500KH
周长500mm,
面:塑料(聚氨酯,平稳)
应用领域:纸板,木材,软塑料,纺织,皮革,造纸,线材,型材,脂润滑金属,油漆表面。
用于与轴直径10毫米或12毫米编码器。
测量轮 MR500KG
周长500mm,
面:塑料(的Hytrel,有凹槽)
应用领域:塑料,油漆表面,纸张,纸板,木材,金属,纺织品。
编码器轴Ø10毫米
测量轮 MRA500KG
周长500mm,
面:塑料(聚氨酯,有凹槽)
应用领域:纸板的,木材,软质塑料,纺织品,橡胶。
用于与轴直径10毫米或12毫米编码器。
测量轮 MR500KV
周长500mm,
面:塑料(的Vulkollan®,平稳)
应用领域:纸,纸板,电缆,脱脂的金属,粗糙的木头,塑料,线材。
编码器轴Ø10毫米
测量轮 MR500NG
周长500mm,
面:橡胶防滑钉
应用领域:纺织品。
编码器轴Ø10毫米
测量轮 MRA500NG
周长500mm,
面:塑料(聚氨酯,橡胶防滑钉)
应用领域:纸板的,木材,塑料,地毯,粗糙的纺织品,电缆测量,纸张,羊毛。
用于与轴直径10毫米或12毫米编码器。
