Wachendorff Automation Encoder : 增量实心轴编码器, 光学, WDGI 58B, 夹紧法兰：Ø 58毫米

WDGI 58B

增量实心轴编码器,
多达 25000 ppr，
夹紧法兰：Ø 58mm

轴：Ø 10mm,
Ø 7mm / Ø 8mm / Ø 12mm 根据要求,
防护等级：多达整体IP67,
波形：方波或正余弦波,
工作原理: 光学

数据手册 General technical data incremental encoders (PDF 855 kB)

产品参数

特点

坚固的工业标准编码器
外壳压铸铝，涂特殊的环保粉末涂料
脉冲高达25000 PPR，用于高精度等级的电子设备
防护等级达IP67，轴防护IP65
极高的机械和电气安全性能
直流10-30V，整体连接保护
高输出频率600KHZ/2MHZ
可选择：工作温度-40 °C~ +85 °C的型号, 整体防护达IP67的型号, 压力补偿隔膜

产品详细说明

法兰

夹紧法兰

每圈最大脉冲数/PPR

最大25000 PPR

外壳

Ø 58 mm

压铸铝，涂特殊的环保粉末涂料

轴径

Ø 10 mm
轴长: 20 mm
轴允许最大负载径向: 220 N
轴允许最大负载轴向: 120 N

最大运行速度

8000 rpm

工作原理

光学

输出电路

TTL

TTL, RS422 兼容., 带反相

HTL

HTL, 带反相

1 Vpp Sin/Cos

输出频率

TTL ≤ 5000 ppr, max. 200 kHz

HTL ≤ 5000 ppr, max. 200 kHz

TTL > 1200 ppr, max. 2 MHz

HTL > 1200 ppr, max. 600 kHz

1 Vpp sin/cos, max. 100 kHz

供电电压

4.75 VDC ~ 5.5 VDC
消耗电流: typ. 100 mA

5 VDC ~ 30 VDC
消耗电流: typ. 70 mA

10 VDC ~ 30 VDC
消耗电流: typ. 100 mA

环境参数

ESD (DIN EN 61000-4-2):

8 kV

Burst (DIN EN 61000-4-4):

2 kV

包括EMC:

DIN EN 61000-6-2
DIN EN 61000-6-3

Vibration:
(DIN EN 60068-2-6)

50 m/s² (10 Hz~2000 Hz)

Shock:
(DIN EN 60068-2-27)

1000 m/s² (6 ms)

设计:

符合DIN VDE 0160

Customs information

Customs tariff number:

90318020

Country of origin:

Germany

工作温度

连接器: -40°C ~ +85°C, 电缆连接: -20°C ~ +80°C (可选择 ACA: -40°C ~ +85°C)
1 Vpp Sin/Cos: -10°C ~ +70°C

防护等级

外壳: IP65, IP67; 主轴密封: IP65

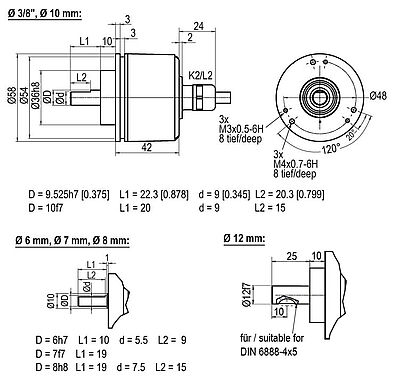

WDGI 58B：电缆连接 K2, L2, 轴向, 电缆2m

Drehgeber encoder WDGI 58B Kabel cable K2, L2

STEP查看器/STEP数据:

WDGI58B10xxxxL2K2_AAF.stp

WDGI58B10xxxxL2K2_AAO.stp

您需要的STEP文件没有被列出：
需要STEP文件这里

描述		ABN带反向信号
K2	轴向, 屏蔽线未与编码器外壳连接	●
L2	轴向, 屏蔽线与编码器外壳连接	●

分配

	K2, L2	K2, L2	L2
电路	F05, H05, F24, H24, H30	P05, R05, P24, R24, 245, 645, R30	SIN
负极 GND	白色	白色	白色
正极 (+) Vcc	棕色	棕色	棕色
A	绿色	绿色	绿色
B	黄色	黄色	灰色
N	灰色	灰色	-
-	-	-	-
A 反向	-	红色	黄色
B 反向	-	黑色, (ACA:蓝色)	粉色
N 反向	-	紫色	-
屏蔽	多股绞合线	多股绞合线	多股绞合线

WDGI 58B：电缆连接 K3, L3, 径向, 电缆2m

Drehgeber encoder WDGI 58B Kabel cable K3, L3

STEP查看器/STEP数据:

WDGI58B10xxxxL3K3_AAF.stp

WDGI58B10xxxxL3K3_AAO.stp

您需要的STEP文件没有被列出：
需要STEP文件这里

描述		ABN带反向信号
K3	径向, 屏蔽线未与编码器外壳连接	●
L3	径向, 屏蔽线与编码器外壳连接	●

分配

	K3, L3	K3, L3	L3
电路	F05, H05, F24, H24, H30	P05, R05, P24, R24, 245, 645, R30	SIN
负极 GND	白色	白色	白色
正极 (+) Vcc	棕色	棕色	棕色
A	绿色	绿色	绿色
B	黄色	黄色	灰色
N	灰色	灰色	-
-	-	-	-
A 反向	-	红色	黄色
B 反向	-	黑色, (ACA:蓝色)	粉色
N 反向	-	紫色	-
屏蔽	多股绞合线	多股绞合线	多股绞合线

WDGI 58B：连接器 (M16x0.75) SI, 轴向, 5-, 6-, 8-, 12-pin

Drehgeber Encoder WDGI 58B (M16x0,75) connector SI

STEP查看器/STEP数据:

WDGI58B10xxxxSI_AAF.stp

WDGI58B10xxxxSI_AAO.stp

您需要的STEP文件没有被列出：
需要STEP文件这里

描述		ABN带反向信号
SI5	轴向, 5-pin, 连接器与编码器外壳连接	-
SI6	轴向, 6-pin, 连接器与编码器外壳连接	-
SI8	轴向, 8-pin, 连接器与编码器外壳连接	●
SI12	轴向, 12-pin, 连接器与编码器外壳连接	●

分配

	SI5	SI6	SI8	SI8	SI12	SI12
	5-pin	6-pin	8-pin	8-pin	12-pin	12-pin
连接器图纸
电路	F05, H05, F24, H24, H30	F05, H05, F24, H24, H30	P05, R05, P24, R24, R30, 245, 645	SIN	P05, R05, P24, R24, 245, 645, R30	SIN
负极 GND	1	6	1	1	K, L	K, L
正极 (+) Vcc	2	1	2	2	M, B	M, B
A	3	2	3	3	E	E
B	4	4	4	4	H	H
N	5	3	5	-	C	-
-	-	-	-	-	-	-
A 反向	-	-	6	6	F	F
B 反向	-	-	7	7	A	A
N 反向	-	-	8	-	D	-
n. c. 空置	-	5	-	5, 8	G, J	D, G, J
屏蔽	-	-	-	-	-	-

WDGI 58B：连接器 (M16x0.75) SH, 径向, 5-, 6-, 8-, 12-pin

Drehgeber Encoder WDGI 58B (M16x0,75) connector SH

STEP查看器/STEP数据:

WDGI58B10xxxxSH_AAF.stp

WDGI58B10xxxxSH_AAO.stp

您需要的STEP文件没有被列出：
需要STEP文件这里

描述		ABN带反向信号
SH5	径向, 5-pin, 连接器与编码器外壳连接	-
SH6	径向, 6-pin, 连接器与编码器外壳连接	-
SH8	径向, 8-pin, 连接器与编码器外壳连接	●
SH12	径向, 12-pin, 连接器与编码器外壳连接	●

分配

	SH5	SH6	SH8	SH8	SH12	SH12
	5-pin	6-pin	8-pin	8-pin	12-pin	12-pin
连接器图纸
电路	F05, H05, F24, H24, H30	F05, H05, F24, H24, H30	P05, R05, P24, R24, R30, 245, 645	SIN	P05, R05, P24, R24, 245, 645, R30	SIN
负极 GND	1	6	1	1	K, L	K, L
正极 (+) Vcc	2	1	2	2	M, B	M, B
A	3	2	3	3	E	E
B	4	4	4	4	H	H
N	5	3	5	-	C	-
-	-	-	-	-	-	-
A 反向	-	-	6	6	F	F
B 反向	-	-	7	7	A	A
N 反向	-	-	8	-	D	-
n. c. 空置	-	5	-	5, 8	G, J	D, G, J
屏蔽	-	-	-	-	-	-

WDGI 58B：连接器 (M16x0.75) S2, 轴向, 7-pin

Drehgeber Encoder WDGI 58B (M16x0,75) connector S2

STEP查看器/STEP数据:

WDGI58B10xxxxS2_AAF.stp

WDGI58B10xxxxS2_AAO.stp

您需要的STEP文件没有被列出：
需要STEP文件这里

描述		ABN带反向信号
S2	轴向, 7-pin, 连接器与编码器外壳连接	-

分配

	S2
	7-pin
连接器图纸
电路	F05, H05, F24, H24, H30
负极 GND	1
正极 (+) Vcc	2
A	3
B	4
N	5
-	-
A 反向	-
B 反向	-
N 反向	-
n. c. 空置	6, 7
屏蔽	-

WDGI 58B：连接器 (M16x0.75) S3, 径向, 7-pin

Drehgeber Encoder WDGI 58B (M16x0,75) connector S3

STEP查看器/STEP数据:

WDGI58B10xxxxS3_AAF.stp

WDGI58B10xxxxS3_AAO.stp

您需要的STEP文件没有被列出：
需要STEP文件这里

描述		ABN带反向信号
S3	径向, 7-pin, 连接器与编码器外壳连接	-

分配

	S3
	7-pin
连接器图纸
电路	F05, H05, F24, H24, H30
负极 GND	1
正极 (+) Vcc	2
A	3
B	4
N	5
-	-
A 反向	-
B 反向	-
N 反向	-
n. c. 空置	6, 7
屏蔽	-

WDGI 58B：连接器 (M23) S4, 轴向, 12-pin

Drehgeber Encoder WDGI 58B (M23) connector S4

STEP查看器/STEP数据:

WDGI58B10xxxxS4_AAF.stp

WDGI58B10xxxxS4_AAO.stp

您需要的STEP文件没有被列出：
需要STEP文件这里

描述		ABN带反向信号
S4	轴向, 12-pin, 连接器与编码器外壳连接	●

分配

	S4	S4	S4
	12-pin	12-pin	12-pin
连接器图纸
电路	F05, H05, F24, H24, H30	P05, R05, P24, R24, 245, 645, R30	SIN
负极 GND	10	10	10
正极 (+) Vcc	12	12	12
A	5	5	5
B	8	8	8
N	3	3	-
-	-	-	-
A 反向	-	6	6
B 反向	-	1	1
N 反向	-	4	-
n. c. 空置	1, 2, 4, 6, 7, 9, 11	2, 7, 9, 11	2, 3, 4, 7, 9, 11
屏蔽	-	-	-

WDGI 58B：连接器 (M23) S5, 径向, 12-pin

Drehgeber Encoder WDGI 58B (M23) connector S5

STEP查看器/STEP数据:

WDGI58B10xxxxS5_AAF.stp

WDGI58B10xxxxS5_AAO.stp

您需要的STEP文件没有被列出：
需要STEP文件这里

描述		ABN带反向信号
S5	径向, 12-pin, 连接器与编码器外壳连接	●

分配

	S5	S5	S5
	12-pin	12-pin	12-pin
连接器图纸
电路	F05, H05, F24, H24, H30	P05, R05, P24, R24, 245, 645, R30	SIN
负极 GND	10	10	10
正极 (+) Vcc	12	12	12
A	5	5	5
B	8	8	8
N	3	3	-
-	-	-	-
A 反向	-	6	6
B 反向	-	1	1
N 反向	-	4	-
n. c. 空置	1, 2, 4, 6, 7, 9, 11	2, 7, 9, 11	2, 3, 4, 7, 9, 11
屏蔽	-	-	-

WDGI 58B：连接器 (M23) S4R, 轴向, 12-pin (顺时针引脚数)

Drehgeber Encoder WDGI 58B (M23) connector S4R

STEP查看器/STEP数据:

WDGI58B10xxxxS4R_AAF.stp

WDGI58B10xxxxS4R_AAO.stp

您需要的STEP文件没有被列出：
需要STEP文件这里

描述		ABN带反向信号
S4R	轴向, 12-pin, 连接器与编码器外壳连接	●

分配

	S4R	S4R	S4R
	12-pin	12-pin	12-pin
连接器图纸
电路	F05, H05, F24, H24, H30	P05, R05, P24, R24, 245, 645, R30	SIN
负极 GND	10	10	10
正极 (+) Vcc	12	12	12
A	5	5	5
B	8	8	8
N	3	3	-
-	-	-	-
A 反向	-	6	6
B 反向	-	1	1
N 反向	-	4	-
n. c. 空置	1, 2, 4, 6, 7, 9, 11	2, 7, 9, 11	2, 3, 4, 7, 9, 11
屏蔽	-	-	-

WDGI 58B：连接器 (M23) S5R, 径向, 12-pin (顺时针引脚数)

Drehgeber Encoder WDGI 58B (M23) connector S5R

STEP查看器/STEP数据:

WDGI58B10xxxxS5R_AAF.stp

WDGI58B10xxxxS5R_AAO.stp

您需要的STEP文件没有被列出：
需要STEP文件这里

描述		ABN带反向信号
S5R	径向, 12-pin, 连接器与编码器外壳连接	●

分配

	S5R	S5R	S5R
	12-pin	12-pin	12-pin
连接器图纸
电路	F05, H05, F24, H24, H30	P05, R05, P24, R24, 245, 645, R30	SIN
负极 GND	10	10	10
正极 (+) Vcc	12	12	12
A	5	5	5
B	8	8	8
N	3	3	-
-	-	-	-
A 反向	-	6	6
B 反向	-	1	1
N 反向	-	4	-
n. c. 空置	1, 2, 4, 6, 7, 9, 11	2, 7, 9, 11	2, 3, 4, 7, 9, 11
屏蔽	-	-	-

WDGI 58B：传感器连接器 (M12x1) SB, 轴向, 4-, 5-, 8-, 12-pin

Drehgeber Encoder WDGI 58B sensor connector SB

STEP查看器/STEP数据:

WDGI58B10xxxxSB_AAF.stp

WDGI58B10xxxxSB_AAO.stp

您需要的STEP文件没有被列出：
需要STEP文件这里

描述		ABN带反向信号
SB4	轴向, 4-pin, 连接器与编码器外壳连接	-
SB5	轴向, 5-pin, 连接器与编码器外壳连接	-
SB8	轴向, 8-pin, 连接器与编码器外壳连接	●
SB12	轴向, 12-pin, 连接器与编码器外壳连接	●

分配

	SB4	SB5	SB8	SB8	SB12
	4-pin	5-pin	8-pin	8-pin	12-pin
连接器图纸
电路	F05, H05, F24, H24, H30	F05, H05, F24, H24, H30	P05, R05, P24, R24, R30, 245, 645	SIN	P05, R05, P24, R24, 245, 645, R30
负极 GND	3	3	1	1	3
正极 (+) Vcc	1	1	2	2	1
A	2	4	3	3	4
B	4	2	4	5	6
N	-	5	5	-	8
-	-	-	-	-	-
A 反向	-	-	6	4	9
B 反向	-	-	7	6	7
N 反向	-	-	8	-	10
n. c. 空置	-	-	-	7, 8	2, 5, 11, 12
屏蔽	-	-	-	-	-

WDGI 58B：传感器连接器 (M12x1) SC, 径向, 4-, 5-, 8-, 12-pin

Drehgeber Encoder WDGI 58B sensor connector SC

STEP查看器/STEP数据:

WDGI58B10xxxxSC_AAF.stp

WDGI58B10xxxxSC_AAO.stp

您需要的STEP文件没有被列出：
需要STEP文件这里

描述		ABN带反向信号
SC4	径向, 4-pin, 连接器与编码器外壳连接	-
SC5	径向, 5-pin, 连接器与编码器外壳连接	-
SC8	径向, 8-pin, 连接器与编码器外壳连接	●
SC12	径向, 12-pin, 连接器与编码器外壳连接	●

分配

	SC4	SC5	SC8	SC8	SC12
	4-pin	5-pin	8-pin	8-pin	12-pin
连接器图纸
电路	F05, H05, F24, H24, H30	F05, H05, F24, H24, H30	P05, R05, P24, R24, R30, 245, 645	SIN	P05, R05, P24, R24, 245, 645, R30
负极 GND	3	3	1	1	3
正极 (+) Vcc	1	1	2	2	1
A	2	4	3	3	4
B	4	2	4	5	6
N	-	5	5	-	8
-	-	-	-	-	-
A 反向	-	-	6	4	9
B 反向	-	-	7	6	7
N 反向	-	-	8	-	10
n. c. 空置	-	-	-	7, 8	2, 5, 11, 12
屏蔽	-	-	-	-	-

~ 2500 PPR

H30: 5 - 30 VDC, HTL (TTL at 5 VDC),

供电电压 VDC

5 - 30 VDC

消耗电流

typ. 70 mA

信号波形

方波

输出电路

HTL (TTL at 5 VDC)

通道

AB, ABN

输出

push-pull

负载

max.40 mA/ 通道

信号电平 mA

at 20 mA

信号高电平H>

H > (+)Vcc -10% Vcc

信号低电平L<

L < 2.5 VDC

输出频率

max. 200 kHz

保护电路

只有反极性保护

光源故障预警功能

否

R30: 5 - 30 VDC, HTL, 带反相 (TTL/RS422兼容 at 5 VDC),

供电电压 VDC

5 - 30 VDC

消耗电流

typ. 70 mA

信号波形

方波

输出电路

HTL, 带反相 (TTL/RS422兼容 at 5 VDC)

通道

AB, ABN, 和反向信号

输出

push-pull

负载

max.40 mA/ 通道

信号电平 mA

at 20 mA

信号高电平H>

H > (+)Vcc -10% Vcc

信号低电平L<

L < 2.5 VDC

输出频率

max. 200 kHz

保护电路

只有反极性保护

光源故障预警功能

否

最大5000 PPR

H05: 4,75 - 5,5 VDC, TTL,

供电电压 VDC

4,75 - 5,5 VDC

消耗电流

typ. 70 mA

信号波形

方波

输出电路

TTL

通道

AB, ABN

输出

push-pull

负载

max.40 mA/ 通道

信号电平 mA

at 20 mA

信号高电平H>

H > 2.5 VDC

信号低电平L<

L < 0.5 VDC

输出频率

max. 200 kHz

保护电路

无

光源故障预警功能

否

R05: 4,75 - 5,5 VDC, TTL, RS422 兼容., 带反相,

供电电压 VDC

4,75 - 5,5 VDC

消耗电流

typ. 70 mA

信号波形

方波

输出电路

TTL, RS422 兼容., 带反相

通道

AB, ABN, 和反向信号

输出

push-pull

负载

max.40 mA/ 通道

信号电平 mA

at 20 mA

信号高电平H>

H > 2.5 VDC

信号低电平L<

L < 0.5 VDC

输出频率

max. 200 kHz

保护电路

无

光源故障预警功能

否

H24: 10 - 30 VDC, HTL,

供电电压 VDC

10 - 30 VDC

消耗电流

typ. 70 mA

信号波形

方波

输出电路

HTL

通道

AB, ABN

输出

push-pull

负载

max.40 mA/ 通道

信号电平 mA

at 20 mA

信号高电平H>

H > (+)Vcc -2,5 VDC

信号低电平L<

L < 2.5 VDC

输出频率

max. 200 kHz

保护电路

有

光源故障预警功能

否

R24: 10 - 30 VDC, HTL 带反相,

供电电压 VDC

10 - 30 VDC

消耗电流

typ. 70 mA

信号波形

方波

输出电路

HTL 带反相

通道

AB, ABN, 和反向信号

输出

push-pull

负载

max.40 mA/ 通道

信号电平 mA

at 20 mA

信号高电平H>

H > (+)Vcc -2,5 VDC

信号低电平L<

L < 2.5 VDC

输出频率

max. 200 kHz

保护电路

有

光源故障预警功能

否

245: 10 - 30 VDC, TTL, RS422 兼容., 带反相,

供电电压 VDC

10 - 30 VDC

消耗电流

typ. 70 mA

信号波形

方波

输出电路

TTL, RS422 兼容., 带反相

通道

AB, ABN, 和反向信号

输出

push-pull

负载

max.40 mA/ 通道

信号电平 mA

at 20 mA

信号高电平H>

H > 2.5 VDC

信号低电平L<

L < 1.2 VDC

输出频率

max. 200 kHz

保护电路

只有反极性保护

光源故障预警功能

否

(高频响应) 1200 ~ 25000 PPR

F05: 4,75 - 5,5 VDC, TTL,

供电电压 VDC

4,75 - 5,5 VDC

消耗电流

typ. 100 mA

信号波形

方波

输出电路

TTL

通道

AB, ABN

输出

push-pull

负载

max.40 mA/ 通道

信号电平 mA

at 20 mA

信号高电平H>

H > 2.5 VDC

信号低电平L<

L < 0.5 VDC

输出频率

max. 2 MHz

保护电路

无

光源故障预警功能

否

P05: 4,75 - 5,5 VDC, TTL, RS422 兼容., 带反相,

供电电压 VDC

4,75 - 5,5 VDC

消耗电流

typ. 100 mA

信号波形

方波

输出电路

TTL, RS422 兼容., 带反相

通道

AB, ABN, 和反向信号

输出

push-pull

负载

max.40 mA/ 通道

信号电平 mA

at 20 mA

信号高电平H>

H > 2.5 VDC

信号低电平L<

L < 0.5 VDC

输出频率

max. 2 MHz

保护电路

无

光源故障预警功能

否

F24: 10 - 30 VDC, HTL,

供电电压 VDC

10 - 30 VDC

消耗电流

typ. 100 mA

信号波形

方波

输出电路

HTL

通道

ABN

输出

push-pull

负载

max.40 mA/ 通道

信号电平 mA

at 20 mA

信号高电平H>

H > (+)Vcc -2,5 VDC

信号低电平L<

L < 2.5 VDC

输出频率

max. 600 kHz

保护电路

有

光源故障预警功能

否

P24: 10 - 30 VDC, HTL 带反相,

供电电压 VDC

10 - 30 VDC

消耗电流

typ. 100 mA

信号波形

方波

输出电路

HTL 带反相

通道

AB, ABN, 和反向信号

输出

push-pull

负载

max.40 mA/ 通道

信号电平 mA

at 20 mA

信号高电平H>

H > (+)Vcc -2,5 VDC

信号低电平L<

L < 2.5 VDC

输出频率

max. 600 kHz

保护电路

有

光源故障预警功能

否

645: 10 - 30 VDC, TTL, RS422 兼容., 带反相,

供电电压 VDC

10 - 30 VDC

消耗电流

typ. 100 mA

信号波形

方波

输出电路

TTL, RS422 兼容., 带反相

通道

AB, ABN, 和反向信号

输出

push-pull

负载

max.40 mA/ 通道

信号电平 mA

at 20 mA

信号高电平H>

H > 2.5 VDC

信号低电平L<

L < 1.2 VDC

输出频率

max. 2 MHz

保护电路

只有反极性保护

光源故障预警功能

否

1024, 2048 PPR

SIN: 4,75 - 5,5 VDC, 1 Vpp Sin/Cos,

供电电压 VDC

4,75 - 5,5 VDC

消耗电流

typ. 空载电流 100mA

信号波形

正余弦波

输出电路

1 Vpp Sin/Cos

通道

输出

Sinus, Cosinus

负载

@1Vpp Sin/Cos: 终端电阻120 欧姆

信号电平

信号电平 1 Vpp +/- 25 %

输出频率

max. 100 kHz

保护电路

无

最大电缆长度

最大 150 m at <260 pF/m

光源故障预警功能

否

AAO: IP67 整体防护（不含:1 Vpp Sin/Cos, 10毫米轴，不含平面 shaft without flat)

编码器WDGI 58B可以提供整体防护IP67的型号。

最大转速RPM:	3500 rpm
可允许轴向轴负载:	100 N
可允许径向轴负载:	110 N
最大脉冲PPR:	25000 ppr
起动力矩:	常温 4 Ncm

ACA: 耐低温

输出电路类型为F24, H24, P24, R24, F05, H05, P05, R05, 245, 645的WDGI 58B编码器，工作温度范围可以拓宽至 -40 °C ~ +85 °C (法兰测量温度)。

ACR: 压力补偿隔膜

WDGI 58B实心轴编码器也可以选用带压力补偿隔膜的型号。
该功能可有效阻止水分在高空气
湿度的环境下从外部进入编码器。
IP67防护等级，工作温度范围和耐盐雾腐蚀性的功能都得到了保留，
耐化学腐蚀和溶剂符合DIN EN ISO 2812-1.

XXX=分米: 电缆长度

编码器WDGI 58B可以提供超过2米的电缆。最大电缆长度取决于供电电压和频率；请参考 '综合技术参数'
请在标准订货型号后加上三位数字来指定需要的电缆长度，单位为分米.
举例: 5 m 电缆 = 050

综合技术参数

General technical Data and safety instructions incremental encoders WDG/WDGI

Download (855 KB)

样本 (Flyer / Handouts)

WDGI encoder - the new incremental industry standard

Die-cast aluminium housing, powder coated
Maximum bearing loads of up to 500 N, axial / radial
Self-adhesive membrane
High output frequency 600 kHz / 2 MHz
Extended operating temperature -40 °C to +85 °C

Download (1.12 MB)

Kurzkatalog Drehgeber - Short catalogue encoders

Short-Catalogue Encoders and systems

Incremental and absolute encoders
Digital shaft copying
Made in Germany
Motorfeedback
Position Measurement Systems

Download (4.24 MB)

应用报告

Innovation and progress:

The future of steel production with smart sensor technology.

Download (1.51 MB)

Quality control

Speed measurement during optoelectronic quality control.

Download (1.11 MB)

Test rig

Exact brake load simulation

Download (0.91 MB)

Construction vehicles

Roadmarking with millimetre accuracy
with Wachendorff encoders

Download (1.06 MB)

Food Industry

Automated control of the cutting thanks to profile detection

Download (1.16 MB)

Elevator construction

Transmitting signals reliably over 220 m

Download (1.10 MB)

Metal working

Accurate high-speed processing

Download (1.13 MB)

Delivery times and service

of Wachendorff Automation GmbH & Co. KG

Download (543 KB)

装配说明

Assembly instructions shaft encoders WDG/WDGI

Download (1.61 MB)

证书和法规

EC declaration of conformity incremental encoder WDG / WDGI

for Wachendorff Automation GmbH & Co. KG.

Download (595 KB)

UKCA declaration of conformity incremental encoder WDG / WDGI

for Wachendorff Automation GmbH & Co. KG.

Download (146 KB)

UL Certificates

for Wachendorff Automation products.

Download (556 KB)

REACH- and RoHS regulation of the EU

Informationen

Download (179 KB)

ISO Certificate DIN EN 9001:2015

Download (405 KB)

增量编码器电子附件

WDG553XDOM

Counter for incremental encoders, 1 MHz

High Speed position counters and differential counters
with two encoder inputs

详细资料

WDG012VGOM

Cross switcher and splitter

for incremental encoder signals

详细资料

增量编码器母头接插件/带电缆的母头接插件

KI-4-67

母头连接器 KI-4-67 :
适用于连接器出线的 SB4/SC4, 4pin, IP67

直头母头连接器带屏蔽电缆。

详细资料

KIA-4-67

母头连接器 KIA-4-67 :
适用于连接器出线的 SB4/SC4, 4pin, IP67

弯头母头连接器带屏蔽电缆。

详细资料

KI-5-67

母头连接器 KI-5-67 :
适用于连接器出线的 SB5/SC5, 5pin, IP67

直头母头连接器带屏蔽电缆。

详细资料

KIA-5-67

母头连接器 KIA-5-67 :
适用于连接器出线的 SB5/SC5, 5pin, IP67

弯头母头连接器带屏蔽电缆。

详细资料

KD-5-40

母头连接器 KD-5-40:
适用于连接器出线的 SI/SH,5pin,IP40

直头母头连接器或直头母头连接器带电缆，M16x0.75内螺纹。

详细资料

KD-5-67

母头连接器 KD-5-67:
适用于连接器出线的 SI/SH,5pin,IP67

直头母头连接器或直头母头连接器带电缆，M16x0.75内螺纹。

详细资料

KDA-6-67

母头连接器 KDA-6-67:
适用于连接器出线的 SI/SH,6pin,IP67

弯头母头连接器或弯头连接器带电缆。

详细资料

KD-7-40

母头连接器 KD-7-40 :
适用于连接器出线的 S2/S3,7pin,IP40

直头母头连接器或直头母头连接器带电缆，M16x0.75内螺纹。

详细资料

KDA-7-40

母头连接器 KDA-7-40:
适用于连接器出线的 S2/S3,7pin,IP40

弯头母头连接器或弯头连接器带电缆，M16x0.75内螺纹。

详细资料

KD-7-67

母头连接器 KD-7-67:
适用于连接器出线的 S2/S3,7pin,IP67

直头母头连接器或直头母头连接器带电缆，M16x0.75内螺纹。

详细资料

KDA-7-67

母头连接器 KDA-7-67:
适用于连接器出线的 S2/S3,7pin,IP67

弯头母头连接器或弯头母头连接器带电缆，M16x0.75内螺纹。

详细资料

KI-8-67

母头连接器 KI-8-67 :
适用于连接器出线的 SB8/SC8, 8pin, IP67

直头母头连接器带屏蔽电缆。

详细资料

KIA-8-67

母头连接器 KIA-8-67 :
适用于连接器出线的 SB8/SC8, 8pin, IP67

弯头母头连接器带屏蔽电缆。

详细资料

KD-8-40

母头连接器 KD-8-40 :
适用于连接器出线的 SI/SH,8pin,IP40

直头母头连接器或直头母头连接器带电缆。

详细资料

KD-8-67

母头连接器 KD-8-67 :
适用于连接器出线的 SI/SH,8pin,IP67

直头母头连接器或直头母头连接器带电缆。

详细资料

KDA-8-67

母头连接器 KDA-8-67 :
适用于连接器出线的 SI/SH,8pin,IP67

弯头母头连接器或弯头母头连接器带电缆，M16x0.75内螺纹。

详细资料

KDA-8-67-S

母头连接器 KDA-8-67-S :
适用于连接器出线的 SI/SH,8pin,IP67

弯头母头连接器或弯头母头连接器带电缆, 屏蔽连接。

详细资料

KI-12-67

母头连接器 KI-12-67 :
适用于连接器出线的 SB12/SC12, 12pin, IP67

直头母头连接器带屏蔽电缆。

详细资料

KIA-12-67

母头连接器 KIA-12-67 :
适用于连接器出线的 SB12/SC12, 12pin, IP67

弯头母头连接器带屏蔽电缆。

详细资料

KD-12-67

母头连接器 KD-12-67 :
适用于连接器出线的 S4/S5, S4R/S5R, 12pin, IP67

直头母头连接器或直头连接器带电缆
顺时针或逆时针

STEP文件

详细资料

KDA-12-67

母头连接器 KDA-12-67:
适用于连接器出线的S4/S5, S4R/S5R, 12pin, IP67

弯头母头连接器或弯头连接器带电缆
顺时针或逆时针
插入式安装

详细资料

KD-SH12-67

母头连接器 KD-SH12-67 :
适用于连接器出线的 SI/SH,12pin,IP67

直头母头连接器或直头母头连接器带电缆。

详细资料

KD-8-40-15-S-DIZ

母头连接器 KD-8-40-15-S-DIZ :
使用变频器 : Emotron

适用于连接器出线的 SI8/SH8, 8pin, IP40.
连接器 (Sub-D 15pin, 2行).
直头母头连接器带屏蔽电缆和连接器Sub-D.
母头连接器/连接器外壳与屏蔽线连接

详细资料

KD-8-40-15-S-RST

母头连接器 KD-8-40-15-S-RST :
使用变频器 : RST

适用于连接器出线的 SI8/SH8, 8pin, IP40.
连接器 (Sub-D 15pin, 2行).
直头母头连接器带屏蔽电缆和连接器Sub-D.
母头连接器/连接器外壳与屏蔽线连接

详细资料

KD-8-40-15-S-SDR

母头连接器 KD-8-40-15-S-SDR :
使用 Schindler MX控制器

适用于连接器出线的 SI8/SH8, 8pin, IP40.
连接器 (Sub-D 15pin, 2行).
直头母头连接器带屏蔽电缆和连接器Sub-D.
母头连接器/连接器外壳与屏蔽线连接

详细资料

KD-8-40-15-S-CTF

母头连接器 KD-8-40-15-S-CTF :
使用变频器 : Control Techniques

适用于连接器出线的 SI8/SH8, 8pin, IP40.
连接器 (Sub-D 15pin, 3行).
直头母头连接器带屏蔽电缆和连接器Sub-D.
母头连接器/连接器外壳与屏蔽线连接

详细资料

KD-8-40-15-S-KEB

母头连接器 KD-8-40-15-S-KEB :
使用变频器 : KEB

适用于连接器出线的 SI8/SH8, 8pin, IP40.
连接器 (Sub-D 15pin, 3行).
直头母头连接器带屏蔽电缆和连接器Sub-D.
母头连接器/连接器外壳与屏蔽线连接

详细资料

KD-8-40-15-S-LOH

母头连接器 KD-8-40-15-S-LOH:
使用变频器 : Flender Loher 的类型 : Dynavert L

适用于连接器出线的 SI8/SH8, 8pin, IP40.
连接器 (Sub-D 15pin, 3行).
直头母头连接器带屏蔽电缆和连接器Sub-D.
母头连接器/连接器外壳与屏蔽线连接

详细资料

KD-8-40-15-S-LIF

母头连接器 KD-8-40-15-S-LIF :
使用变频器 : Liftequip

适用于连接器出线的 SI8/SH8, 8pin, IP40.
连接器 (Sub-D 9pin, 2行).
直头母头连接器带屏蔽电缆和连接器Sub-D.
母头连接器/连接器外壳与屏蔽线连接

详细资料

KD-8-40-15-S-ZIL

母头连接器 KD-8-40-15-S-ZIL :
使用变频器 : Ziehl-Abegg

适用于连接器出线的 SI8/SH8, 8pin, IP40.
连接器 (Sub-D 9pin, 2行).
直头母头连接器带屏蔽电缆和连接器Sub-D.
母头连接器/连接器外壳与屏蔽线连接

详细资料

安装附件

MW58B

安装角MW58B

适用于增量编码器WDGI 58B, 58K, 58D, 58N, WDG 58T和磁性绝对值编码器WDGA58B, WDGA58D

STEP-download MW58B

详细资料

QF58B

方形法兰QF58B

适用于增量编码器WDGI 58B, 58K, 58D, 58N, WDG 58T和磁性绝对值编码器WDGA58B, WDGA58D

详细资料

WDGQF58B04

方形法兰WDGQF58B04

适用于增量编码器WDGI 58B, 58K, 58D, 58N, WDG 58T和磁性绝对值编码器WDGA58B, WDGA58D

详细资料

SP-3-00

偏心夹紧SP-3-00

合适的增量式编码器 WDG 40A, 50B, 58T, WDGI 58A, 58B, 58C, 58D, 58K, 63B, WDGP 36A, WDGP 58A, WDGP 58B.
合适的绝对值编码器 WDGA 36A, WDGA 58A, WDGA 58B.

STEP file

详细资料

联轴器

ST27

接头型联轴器 ST27

用于与轴直径6毫米或10毫米编码器。

详细资料

PK24

切口型联轴器 PK24

用于与轴直径6毫米，8毫米或10毫米编码器。

详细资料

FSK22

弹簧垫圈联轴器 FSK22

用于与轴直径6毫米，8毫米或12毫米编码器。

详细资料

WK24

螺旋联轴器 WK24

用于与轴直径6毫米，8毫米，10毫米或12毫米编码器。

STEP-Download WK240610

详细资料

WK32

螺旋联轴器 WK32

用于与轴直径6毫米或10毫米编码器。

详细资料

BK29

波纹管联轴器 BK29

用于与轴直径6毫米，8毫米，10毫米或12毫米*编码器。
Max. offset of shafts radial: ± 0,25 mm or ± 0,30 mm*
Torsion spring stiffness: 150 Nm/rad or 130 Nm/rad*

详细资料

FB29B

波纹管联轴器 FB29B

用于与轴直径4毫米，6毫米，8毫米，10毫米或12毫米编码器。

详细资料

DSK29

弹性联轴器 DSK29

用于与轴直径6毫米，8毫米或10毫米编码器。
No moving parts, thermally and electrically insulating, smooth running, maintenance-free.
Good resistance to
Gasoline, oil, benzene, toluene, aromatic and non aromatic hydrocarbons, alcohols, glycols, solvents and many chemicals.

STEP Download DSK290606

STEP Download DSK290610

详细资料

DSK38

弹性联轴器 DSK38

用于与轴直径6毫米，8毫米，10毫米或12毫米编码器。
No moving parts, thermally and electrically insulating, smooth running, maintenance-free.
Good resistance to
Gasoline, oil, benzene, toluene, aromatic and non aromatic hydrocarbons, alcohols, glycols, solvents and many chemicals.

STEP-Datei DSK380606

详细资料

DSK48

弹性联轴器 DSK48

用于与轴直径10毫米，12毫米或14毫米编码器。
No moving parts, thermally and electrically insulating, smooth running, maintenance-free.
Good resistance to
Gasoline, oil, benzene, toluene, aromatic and non aromatic hydrocarbons, alcohols, glycols, solvents and many chemicals.

STEP download DSK481012

详细资料
