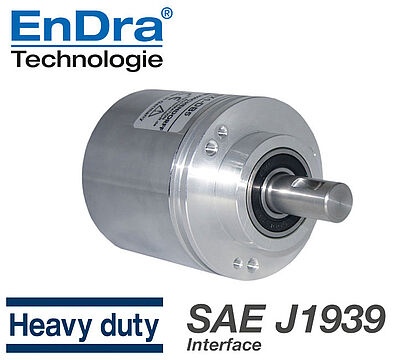

磁性绝对值编码器, CAN SAE J1939 WDGA 58D,
带电流隔离,
实心轴编码,
夹紧法兰
外壳：Ø 58mm
16位/32位 单圈/多圈;
轴：Ø 12mm
- Endra®多圈专利技术
- 协议 CAN SAE J1939
- 具备32位处理器的前瞻性技术
- 双色LED指示运行状态
- 轴最大负载可达径向500N，轴向500N
最大65,536步/圈（16位）
多圈分辨率高达32位
轴长: 25 mm
轴允许最大负载径向: 500 N
轴允许最大负载轴向: 500 N
消耗电流: typ. 100 mA
功耗: max. 1 W
状态指示灯
LED状态信号的示范
| 描述 | |
|---|---|
| CB5 | 轴向, 5-pin, 屏蔽线与编码器外壳连接 |
| 描述 | |
|---|---|
| CC5 | 径向, 5-pin, 屏蔽线与编码器外壳连接 |
| 描述 | |
|---|---|
| DB5 | 轴向, 5-pin, 屏蔽线与编码器外壳连接 |
| 描述 | |
|---|---|
| L2 | 轴向, 屏蔽线与编码器外壳连接 |
| (+) Vcc | 棕色 |
| GND | 白色 |
| CANHigh | 绿色 |
| CANLow | 黄色 |
| CANGND/屏蔽 | 屏蔽线 |
| 描述 | |
|---|---|
| L3 | 径向, 屏蔽线与编码器外壳连接 |
| (+) Vcc | 棕色 |
| GND | 白色 |
| CANHigh | 绿色 |
| CANLow | 黄色 |
| CANGND/屏蔽 | 屏蔽线 |
- Absolute encoders with flange Ø 36 mm / Ø 58 mm
- Single-/Multiturn (16/43 bit)
- Ground-breaking technology 32 Bit processor
- Very high shaft loading, IP67
- EnDra® Multiturn technology: No gears, no battery
- QuattroMag® Singleturn technology: High precision +/- 0,0878°
Download (767 KB)
- Incremental and absolute encoders
- Digital shaft copying
- Made in Germany
- Motorfeedback
- Position Measurement Systems
Download (3.78 MB)
波纹管联轴器 BK29
用于与轴直径6毫米，8毫米，10毫米或12毫米*编码器。
Max. offset of shafts radial: ± 0,25 mm or ± 0,30 mm*
Torsion spring stiffness: 150 Nm/rad or 130 Nm/rad*
弹性联轴器 DSK38
用于与轴直径6毫米，8毫米，10毫米或12毫米编码器。
No moving parts, thermally and electrically insulating, smooth running, maintenance-free.
Good resistance to
Gasoline, oil, benzene, toluene, aromatic and non aromatic hydrocarbons, alcohols, glycols, solvents and many chemicals.
弹性联轴器 DSK48
用于与轴直径10毫米，12毫米或14毫米编码器。
No moving parts, thermally and electrically insulating, smooth running, maintenance-free.
Good resistance to
Gasoline, oil, benzene, toluene, aromatic and non aromatic hydrocarbons, alcohols, glycols, solvents and many chemicals.
弹簧杆适合轴编码器 58B, 58D, 58K, 58N 和 58T
弹簧杆适合轴编码器 58B, 58D, 58K, 58N 和 58T
弹簧杆适合轴编码器 58B, 58D, 58K, 58N 和 58T
Linear equilization shaft encoder holder for encoder types 58B, 58D, 58K, 58N and 58T
for lenght determination
测量轮 MRA200KR
周长200mm,
面：金属，滚花
应用领域： 纸板，木材，纺织品，橡胶，软塑料。
用于与轴直径6毫米,10毫米或12毫米编码器。
测量轮 MRA200KH
周长200mm,
面：塑料（聚氨酯，平稳）
应用领域：纸板，木材，软塑料，纺织，皮革，造纸，线材，型材，脂润滑金属，油漆表面。
用于与轴直径6毫米,10毫米或12毫米编码器。
测量轮 MRA200NG
周长200mm,
面：塑料（聚氨酯，橡胶防滑钉）
应用领域：塑料，纸张，纸板，木材，纺织品，羊毛，地毯，电缆测量。
用于与轴直径6毫米,10毫米或12毫米编码器。
测量轮 MRA200KG
周长200 mm,
面：塑料（聚氨酯，有凹槽）
应用领域：油漆表面，塑料，纸张，纸板，木材，纺织品，玻璃，地板。
用于与轴直径6毫米,10毫米或12毫米编码器。
测量轮 MRA500KH
周长500mm,
面：塑料（聚氨酯，平稳）
应用领域：纸板，木材，软塑料，纺织，皮革，造纸，线材，型材，脂润滑金属，油漆表面。
用于与轴直径10毫米或12毫米编码器。
WDGA 58D 带电流隔离功能的CAN SAE J1939绝对值编码器也可以提供集成了120欧姆终端电阻的型号。
