WDGI 58D

增量实心轴编码器, 磁性, WDGI 58D,
夹紧法兰:Ø 58mm

轴:Ø 12mm,
防护等级达IP67,轴防护IP65,
极高的轴负载径向500N, 轴向500N,
多达 1024 ppr,
波形:方波

数据手册General technical data incremental encoders (PDF 908 kB)
Drehgeber WDGI58D
特点
  • 坚固的工业标准编码器
  • 外壳压铸铝,涂特殊的环保粉末涂料
  • 防护等级达IP67,轴防护IP65
  • 极高的抗干扰性
  • 极高的轴负载径向500N, 轴向500N
  • 极高的机械和电气安全性能
  • 可选择:工作温度-40 °C~ +85 °C的型号, 压力补偿隔膜
产品详细说明
法兰
夹紧法兰
每圈最大脉冲数/PPR
最大1024 PPR
外壳
Ø 58 mm
压铸铝,涂特殊的环保粉末涂料
轴径
Ø 12 mm
轴长: 25 mm
轴允许最大负载径向: 500 N
轴允许最大负载轴向: 500 N
最大运行速度
8000 rpm
输出电路
HTL
HTL, 带反相
输出频率
≤ 1024 ppr, max. 200 kHz
供电电压
5 VDC ~ 30 VDC
消耗电流: typ. 40 mA
工作温度
-20°C ~ +80°C
防护等级
外壳: IP65, IP67; 主轴密封: IP65

您需要的STEP文件没有被列出:
需要STEP文件 这里

描述ABN带反向信号

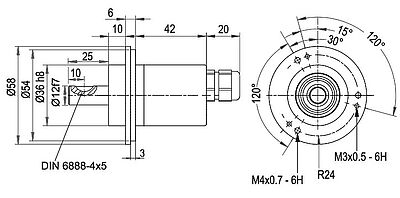

K2轴向, 屏蔽线未与编码器外壳连接
L2轴向, 屏蔽线与编码器外壳连接
分配
 K2, L2K2, L2
电路N35M35
负极 GND白色白色
正极 (+) Vcc棕色棕色
A绿色绿色
B黄色黄色
N灰色灰色
故障预警--
A 反向-红色
B 反向-黑色, (ACA:蓝色)
N 反向-紫色
屏蔽多股绞合线多股绞合线

您需要的STEP文件没有被列出:
需要STEP文件 这里

描述ABN带反向信号

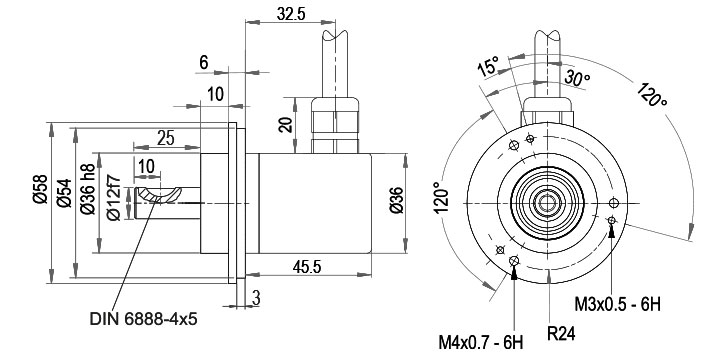

K3径向, 屏蔽线未与编码器外壳连接
L3径向, 屏蔽线与编码器外壳连接
分配
 K3, L3K3, L3
电路N35M35
负极 GND白色白色
正极 (+) Vcc棕色棕色
A绿色绿色
B黄色黄色
N灰色灰色
故障预警--
A 反向-红色
B 反向-黑色, (ACA:蓝色)
N 反向-紫色
屏蔽多股绞合线多股绞合线

您需要的STEP文件没有被列出:
需要STEP文件 这里

描述ABN带反向信号
SI5轴向, 5-pin, 连接器与编码器外壳连接-
SI6轴向, 6-pin, 连接器与编码器外壳连接-
SI8轴向, 8-pin, 连接器与编码器外壳连接
SI12轴向, 12-pin, 连接器与编码器外壳连接
分配
SI5SI6SI8SI8SI12SI12
 5-pin6-pin8-pin8-pin12-pin12-pin
连接器图纸
电路N35N35N35M35N35M35
负极 GND1611K, LK, L
正极 (+) Vcc2122M, BM, B
A3233EE
B4444HH
N5355CC
故障预警------
A 反向---6-F
B 反向---7-A
N 反向---8-D
n. c. 空置-56, 7, 8-A, D, F, G, JG, J
屏蔽------

您需要的STEP文件没有被列出:
需要STEP文件 这里

描述ABN带反向信号

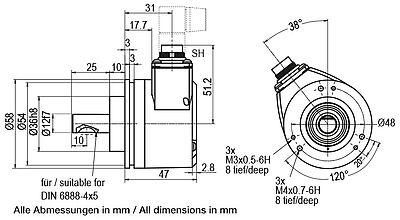

SH5径向, 5-pin, 连接器与编码器外壳连接-
SH6径向, 6-pin, 连接器与编码器外壳连接-
SH8径向, 8-pin, 连接器与编码器外壳连接
SH12径向, 12-pin, 连接器与编码器外壳连接
分配
SH5SH6SH8SH8SH12SH12
 5-pin6-pin8-pin8-pin12-pin12-pin
连接器图纸
电路N35N35N35M35N35M35
负极 GND1611K, LK, L
正极 (+) Vcc2122M, BM, B
A3233EE
B4444HH
N5355CC
故障预警------
A 反向---6-F
B 反向---7-A
N 反向---8-D
n. c. 空置-56, 7, 8-A, D, F, G, JG, J
屏蔽------

您需要的STEP文件没有被列出:
需要STEP文件 这里

描述ABN带反向信号
S2轴向, 7-pin, 连接器与编码器外壳连接-
分配
S2
 7-pin
连接器图纸
电路N35
负极 GND1
正极 (+) Vcc2
A3
B4
N5
故障预警-
A 反向-
B 反向-
N 反向-
n. c. 空置6, 7
屏蔽-

您需要的STEP文件没有被列出:
需要STEP文件 这里

描述ABN带反向信号
S3径向, 7-pin, 连接器与编码器外壳连接-
分配
S3
 7-pin
连接器图纸
电路N35
负极 GND1
正极 (+) Vcc2
A3
B4
N5
故障预警-
A 反向-
B 反向-
N 反向-
n. c. 空置6, 7
屏蔽-

您需要的STEP文件没有被列出:
需要STEP文件 这里

描述ABN带反向信号
S4轴向, 12-pin, 连接器与编码器外壳连接
分配
S4S4
 12-pin12-pin
连接器图纸
电路N35M35
负极 GND1010
正极 (+) Vcc1212
A55
B88
N33
故障预警--
A 反向-6
B 反向-1
N 反向-4
n. c. 空置1, 2, 4, 6, 7, 9, 112, 7, 9, 11
屏蔽--

您需要的STEP文件没有被列出:
需要STEP文件 这里

描述ABN带反向信号
S5径向, 12-pin, 连接器与编码器外壳连接
分配
S5S5
 12-pin12-pin
连接器图纸
电路N35M35
负极 GND1010
正极 (+) Vcc1212
A55
B88
N33
故障预警--
A 反向-6
B 反向-1
N 反向-4
n. c. 空置1, 2, 4, 6, 7, 9, 112, 7, 9, 11
屏蔽--

您需要的STEP文件没有被列出:
需要STEP文件 这里

描述ABN带反向信号
S4R轴向, 12-pin, 连接器与编码器外壳连接
分配
S4RS4R
 12-pin12-pin
连接器图纸
电路N35M35
负极 GND1010
正极 (+) Vcc1212
A55
B88
N33
故障预警--
A 反向-6
B 反向-1
N 反向-4
n. c. 空置1, 2, 4, 6, 7, 9, 112, 7, 9, 11
屏蔽--

您需要的STEP文件没有被列出:
需要STEP文件 这里

描述ABN带反向信号
S5R径向, 12-pin, 连接器与编码器外壳连接
分配
S5RS5R
 12-pin12-pin
连接器图纸
电路N35M35
负极 GND1010
正极 (+) Vcc1212
A55
B88
N33
故障预警--
A 反向-6
B 反向-1
N 反向-4
n. c. 空置1, 2, 4, 6, 7, 9, 112, 7, 9, 11
屏蔽--

您需要的STEP文件没有被列出:
需要STEP文件 这里

描述ABN带反向信号

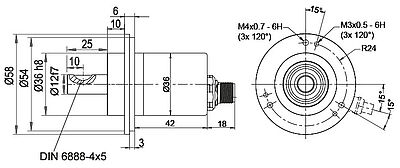

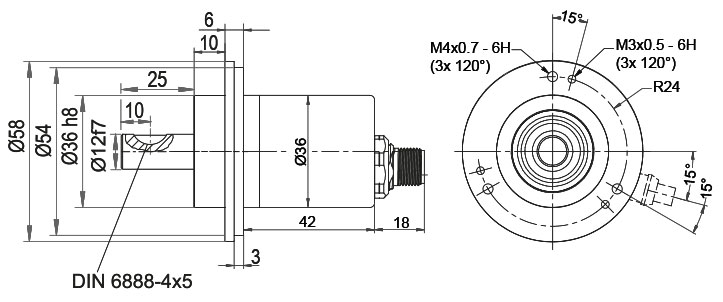

SB4轴向, 4-pin, 连接器与编码器外壳连接-
SB5轴向, 5-pin, 连接器与编码器外壳连接-
SB8轴向, 8-pin, 连接器与编码器外壳连接
SB12轴向, 12-pin, 连接器与编码器外壳连接
分配
SB4SB5SB8SB8SB12SB12
 4-pin5-pin8-pin8-pin12-pin12-pin
连接器图纸
电路N35N35N35M35N35M35
负极 GND331133
正极 (+) Vcc112211
A243344
B424466
N-55588
故障预警------
A 反向---6-9
B 反向---7-7
N 反向---8-10
n. c. 空置--6, 7, 8-2, 5, 7, 9, 10, 11, 122, 5, 11, 12
屏蔽------

您需要的STEP文件没有被列出:
需要STEP文件 这里

描述ABN带反向信号

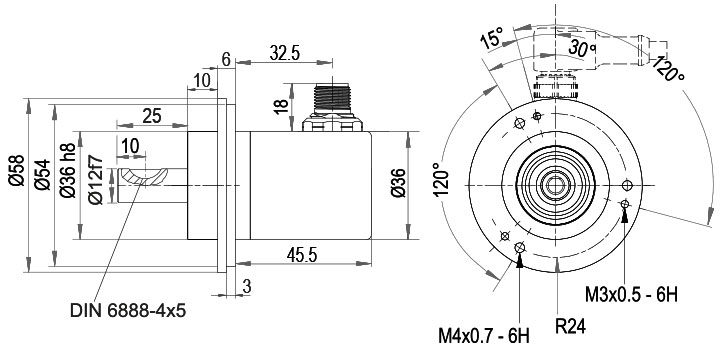

SC4径向, 4-pin, 连接器与编码器外壳连接-
SC5径向, 5-pin, 连接器与编码器外壳连接-
SC8径向, 8-pin, 连接器与编码器外壳连接
SC12径向, 12-pin, 连接器与编码器外壳连接
分配
SC4SC5SC8SC8SC12SC12
 4-pin5-pin8-pin8-pin12-pin12-pin
连接器图纸
电路N35N35N35M35N35M35
负极 GND331133
正极 (+) Vcc112211
A243344
B424466
N-55588
故障预警------
A 反向---6-9
B 反向---7-7
N 反向---8-10
n. c. 空置--6, 7, 8-2, 5, 7, 9, 10, 11, 122, 5, 11, 12
屏蔽------
最大1024 PPR
供电电压 VDC
5 - 30 VDC
消耗电流
typ. 40 mA
信号波形
方波
输出电路
HTL
通道
AB, ABN
输出
push-pull
负载
max.40 mA/ 通道
信号电平 mA
at 20 mA
信号高电平H>
H > (+)Vcc - 10 % Vcc
信号低电平L<
L < 2.5 VDC
输出频率
max. 200 kHz
保护电路
光源故障预警功能
供电电压 VDC
5 - 30 VDC
消耗电流
typ. 40 mA
信号波形
方波
输出电路
HTL 带反相
通道
AB, ABN, 和反向信号
输出
push-pull
负载
max.40 mA/ 通道
信号电平 mA
at 20 mA
信号高电平H>
H > (+)Vcc - 10 % Vcc
信号低电平L<
L < 2.5 VDC
输出频率
max. 200 kHz
保护电路
光源故障预警功能
输出电路类型为M35, N35的WDGI 58D编码器,工作温度范围可以拓宽至 -40 °C ~ +85 °C (法兰测量温度)。

WDGI 58D实心轴编码器也可以选用带压力补偿隔膜的型号。
该功能可有效阻止水分在高空气
湿度的环境下从外部进入编码器。
IP67防护等级,工作温度范围和耐盐雾腐蚀性的功能都得到了保留,
耐化学腐蚀和溶剂符合DIN EN ISO 2812-1.

编码器WDGI 58D可以提供超过2米的电缆。 最大电缆长度取决于供电电压和频率;请参考 '综合技术参数'
请在标准订货型号后加上三位数字来指定需要的电缆长度,单位为分米.
举例: 5 m 电缆 = 050
KI467 Drehgeber Kabeldose
KI-4-67

母头连接器 KI-4-67 :
适用于连接器出线的 SB4/SC4, 4pin, IP67

直头母头连接器带屏蔽电缆。

KIA467 Drehgeber Kabeldose
KIA-4-67

母头连接器 KIA-4-67 :
适用于连接器出线的 SB4/SC4, 4pin, IP67

弯头母头连接器带屏蔽电缆。

KI567 Drehgeber Kabeldose
KI-5-67

母头连接器 KI-5-67 :
适用于连接器出线的 SB5/SC5, 5pin, IP67

直头母头连接器带屏蔽电缆。

KIA567 Drehgeber Kabeldose
KIA-5-67

母头连接器 KIA-5-67 :
适用于连接器出线的 SB5/SC5, 5pin, IP67

弯头母头连接器带屏蔽电缆。

KD540 Drehgeber Kabeldose
KD-5-40

母头连接器 KD-5-40:
适用于连接器出线的 SI/SH,5pin,IP40

直头母头连接器或直头母头连接器带电缆,M16x0.75内螺纹。

KD567 Kabeldose Drehgeber
KD-5-67

母头连接器 KD-5-67:
适用于连接器出线的 SI/SH,5pin,IP67

直头母头连接器或直头母头连接器带电缆,M16x0.75内螺纹。

KDA667 Drehgeber Kabeldose
KDA-6-67

母头连接器 KDA-6-67:
适用于连接器出线的 SI/SH,6pin,IP67

弯头母头连接器或弯头连接器带电缆。

KD740 Drehgeber Kabeldose
KD-7-40

母头连接器 KD-7-40 :
适用于连接器出线的 S2/S3,7pin,IP40

直头母头连接器或直头母头连接器带电缆,M16x0.75内螺纹。

KDA740 Drehgeber Kabeldose
KDA-7-40

母头连接器 KDA-7-40:
适用于连接器出线的 S2/S3,7pin,IP40

弯头母头连接器或弯头连接器带电缆,M16x0.75内螺纹。

KD767 Drehgeber Kabeldose
KD-7-67

母头连接器 KD-7-67:
适用于连接器出线的 S2/S3,7pin,IP67

直头母头连接器或直头母头连接器带电缆,M16x0.75内螺纹。

KDA767 Drehgeber Kabeldose
KDA-7-67

母头连接器 KDA-7-67:
适用于连接器出线的 S2/S3,7pin,IP67

弯头母头连接器或弯头母头连接器带电缆,M16x0.75内螺纹。

KI867 Drehgeber Kabeldose
KI-8-67

母头连接器 KI-8-67 :
适用于连接器出线的 SB8/SC8, 8pin, IP67

直头母头连接器带屏蔽电缆。

KIA867 Drehgeber Kabeldose
KIA-8-67

母头连接器 KIA-8-67 :
适用于连接器出线的 SB8/SC8, 8pin, IP67

弯头母头连接器带屏蔽电缆。

KD840 Drehgeber Kabeldose
KD-8-40

母头连接器 KD-8-40 :
适用于连接器出线的 SI/SH,8pin,IP40

直头母头连接器或直头母头连接器带电缆。

KD867 Drehgeber Kabeldose
KD-8-67

母头连接器 KD-8-67 :
适用于连接器出线的 SI/SH,8pin,IP67

直头母头连接器或直头母头连接器带电缆。

Drehgeber KDA867
KDA-8-67

母头连接器 KDA-8-67 :
适用于连接器出线的 SI/SH,8pin,IP67

弯头母头连接器或弯头母头连接器带电缆,M16x0.75内螺纹。

Drehgeber KDA867S
KDA-8-67-S

母头连接器 KDA-8-67-S :
适用于连接器出线的 SI/SH,8pin,IP67

弯头母头连接器或弯头母头连接器带电缆, 屏蔽连接。

KI1267 Drehgeber Kabeldose
KI-12-67

母头连接器 KI-12-67 :
适用于连接器出线的 SB12/SC12, 12pin, IP67

直头母头连接器带屏蔽电缆。

KIA1267 Drehgeber Kabeldose
KIA-12-67

母头连接器 KIA-12-67 :
适用于连接器出线的 SB12/SC12, 12pin, IP67

弯头母头连接器带屏蔽电缆。

KDSH1267 Drehgeber Kabeldose
KD-SH12-67

母头连接器 KD-SH12-67 :
适用于连接器出线的 SI/SH,12pin,IP67

直头母头连接器或直头母头连接器带电缆。

KD1267 Drehgeber Kabeldose
KD-12-67

母头连接器 KD-12-67 :
适用于连接器出线的 S4/S5, S4R/S5R, 12pin, IP67

直头母头连接器或直头连接器带电缆
顺时针或逆时针

 STEP文件

KDA1267 Drehgeber Kabeldose
KDA-12-67

母头连接器 KDA-12-67:
适用于连接器出线的S4/S5, S4R/S5R, 12pin, IP67

弯头母头连接器或弯头连接器带电缆
顺时针或逆时针
插入式安装

KD84015S DIZ Drehgeber Kabeldose
KD-8-40-15-S-DIZ

母头连接器 KD-8-40-15-S-DIZ :
使用变频器 : Emotron

适用于连接器出线的 SI8/SH8, 8pin, IP40.
连接器 (Sub-D 15pin, 2行).
直头母头连接器带屏蔽电缆和连接器Sub-D.
母头连接器/连接器外壳与屏蔽线连接

KD84015S RST Drehgeber Kabeldose
KD-8-40-15-S-RST

母头连接器 KD-8-40-15-S-RST :
使用变频器 : RST

适用于连接器出线的 SI8/SH8, 8pin, IP40.
连接器 (Sub-D 15pin, 2行).
直头母头连接器带屏蔽电缆和连接器Sub-D.
母头连接器/连接器外壳与屏蔽线连接

KD84015S SDR Drehgeber Kabeldose
KD-8-40-15-S-SDR

母头连接器 KD-8-40-15-S-SDR :
使用 Schindler MX控制器

适用于连接器出线的 SI8/SH8, 8pin, IP40.
连接器 (Sub-D 15pin, 2行).
直头母头连接器带屏蔽电缆和连接器Sub-D.
母头连接器/连接器外壳与屏蔽线连接

KD84015S CTF Drehgeber Kabeldose
KD-8-40-15-S-CTF

母头连接器 KD-8-40-15-S-CTF :
使用变频器 : Control Techniques

适用于连接器出线的 SI8/SH8, 8pin, IP40.
连接器 (Sub-D 15pin, 3行).
直头母头连接器带屏蔽电缆和连接器Sub-D.
母头连接器/连接器外壳与屏蔽线连接

KD84015S KEB Drehgeber Kabeldose
KD-8-40-15-S-KEB

母头连接器 KD-8-40-15-S-KEB :
使用变频器 : KEB

适用于连接器出线的 SI8/SH8, 8pin, IP40.
连接器 (Sub-D 15pin, 3行).
直头母头连接器带屏蔽电缆和连接器Sub-D.
母头连接器/连接器外壳与屏蔽线连接

KD84015S LOH Drehgeber Kabeldose
KD-8-40-15-S-LOH

母头连接器 KD-8-40-15-S-LOH:
使用变频器 : Flender Loher 的类型 : Dynavert L

适用于连接器出线的 SI8/SH8, 8pin, IP40.
连接器 (Sub-D 15pin, 3行).
直头母头连接器带屏蔽电缆和连接器Sub-D.
母头连接器/连接器外壳与屏蔽线连接

KD84015S LIF Drehgeber Kabeldose
KD-8-40-15-S-LIF

母头连接器 KD-8-40-15-S-LIF :
使用变频器 : Liftequip

适用于连接器出线的 SI8/SH8, 8pin, IP40.
连接器 (Sub-D 9pin, 2行).
直头母头连接器带屏蔽电缆和连接器Sub-D.
母头连接器/连接器外壳与屏蔽线连接

KD84015S ZIL Drehgeber Kabeldose
KD-8-40-15-S-ZIL

母头连接器 KD-8-40-15-S-ZIL :
使用变频器 : Ziehl-Abegg

适用于连接器出线的 SI8/SH8, 8pin, IP40.
连接器 (Sub-D 9pin, 2行).
直头母头连接器带屏蔽电缆和连接器Sub-D.
母头连接器/连接器外壳与屏蔽线连接

SP300 Drehgeber Spannexzenter
SP-3-00

偏心夹紧SP-3-00

合适的增量式编码器 WDG 40A, 50B, 58T, WDGI 58A, 58B, 58C, 58D, 58K, 63B.
合适的绝对值编码器 WDGA 36A, WDGA 58A, WDGA 58B.

FSK22 Kupplung Drehgeber
FSK22

弹簧垫圈联轴器 FSK22

用于与轴直径6毫米,8毫米或12毫米编码器。

WK24 Kupplung Drehgeber
WK24

螺旋联轴器 WK24

用于与轴直径6毫米,8毫米,10毫米或12毫米编码器。

BK29 Kupplung Drehgeber
BK29

波纹管联轴器 BK29

用于与轴直径6毫米,8毫米,10毫米或12毫米*编码器。
Max. offset of shafts radial: ± 0,25 mm or ± 0,30 mm*
Torsion spring stiffness: 150 Nm/rad or 130 Nm/rad*

FB29B Kupplung Drehgeber
FB29B

波纹管联轴器 FB29B

用于与轴直径4毫米,6毫米,8毫米,10毫米或12毫米编码器。

DSK38 Kupplung Drehgeber
DSK38

弹性联轴器 DSK38

用于与轴直径6毫米,8毫米,10毫米或12毫米编码器。
No moving parts, thermally and electrically insulating, smooth running, maintenance-free.
Good resistance to
Gasoline, oil, benzene, toluene, aromatic and non aromatic hydrocarbons, alcohols, glycols, solvents and many chemicals.

DSK48 Kupplung Drehgeber
DSK48

弹性联轴器 DSK48

用于与轴直径10毫米,12毫米或14毫米编码器。
No moving parts, thermally and electrically insulating, smooth running, maintenance-free.
Good resistance to
Gasoline, oil, benzene, toluene, aromatic and non aromatic hydrocarbons, alcohols, glycols, solvents and many chemicals.

WDGMA5005x

弹簧杆适合轴编码器 WDGI 58B, 58D, 58K, WDG 58T

用于长度测量

WDGMA5105x

弹簧杆适合轴编码器 WDGI 58B, 58D, 58K, WDG 58T

用于长度测量

WDGMA10000 Federarm Drehgeber
WDGMA10000

弹簧杆适合轴编码器 WDGI 58B, 58D, 58K, WDG 58T

用于长度测量

DH10000
WDGDH10000

Linear equilization shaft encoder holder
for encoder WDGI 58B, 58D, 58K, WDG 58T

for lenght determination

 STEP download WDGDH10000.stp

MRA200KR Messrad Drehgeber
MRA200KR

测量轮 MRA200KR

周长200mm,
面:金属,滚花
应用领域: 纸板,木材,纺织品,橡胶,软塑料。
用于与轴直径6毫米,10毫米或12毫米编码器。

 STEP文件 MRA200KR06 钻孔6毫米

MRA200KH Messrad Drehgeber
MRA200KH

测量轮 MRA200KH

周长200mm,
面:塑料(聚氨酯,平稳)
应用领域:纸板,木材,软塑料,纺织,皮革,造纸,线材,型材,脂润滑金属,油漆表面。
用于与轴直径6毫米,10毫米或12毫米编码器。

 STEP文件 MRA200KH10 钻孔10毫米

MRA200NG Messrad Drehgeber
MRA200NG

测量轮 MRA200NG

周长200mm,
面:塑料(聚氨酯,橡胶防滑钉)
应用领域:塑料,纸张,纸板,木材,纺织品,羊毛,地毯,电缆测量。
用于与轴直径6毫米,10毫米或12毫米编码器。

MRA200KG Messrad Drehgeber
MRA200KG

测量轮 MRA200KG

周长200 mm,
面:塑料(聚氨酯,有凹槽)
应用领域:油漆表面,塑料,纸张,纸板,木材,纺织品,玻璃,地板。
用于与轴直径6毫米,10毫米或12毫米编码器。

MRA500KR Messrad Drehgeber
MRA500KR

测量轮 MRA500KR

周长500mm,
面:金属,滚花
应用领域:纸板,木材,纺织品,橡胶,软塑料。
用于与轴直径10毫米或12毫米编码器。

MRA500KH Messrad Drehgeber
MRA500KH

测量轮 MRA500KH

周长500mm,
面:塑料(聚氨酯,平稳)
应用领域:纸板,木材,软塑料,纺织,皮革,造纸,线材,型材,脂润滑金属,油漆表面。
用于与轴直径10毫米或12毫米编码器。

MRA500KG Messrad Drehgeber
MRA500KG

测量轮 MRA500KG

周长500mm,
面:塑料(聚氨酯,有凹槽)
应用领域:纸板的,木材,软质塑料,纺织品,橡胶。
用于与轴直径10毫米或12毫米编码器。

MRA500NG Messrad Drehgeber
MRA500NG

测量轮 MRA500NG

周长500mm,
面:塑料(聚氨酯,橡胶防滑钉)
应用领域:纸板的,木材,塑料,地毯,粗糙的纺织品,电缆测量,纸张,羊毛。
用于与轴直径10毫米或12毫米编码器。

distributors
For further information please contact our local distributor.
Here you find a list of our distributors worldwide
您希望获取产品的报价或者希望我们回电。 Yes
联系我们
