WDG 58T

增量实心轴编码器, 光学,
脉冲:360 ppr, 500 ppr, 1024 ppr,
夹紧法兰:Ø 58mm

轴:Ø 10mm,
防护等级达IP40,轴防护IP54,
波形:方波

数据手册General technical data incremental encoders (PDF 551 kB)

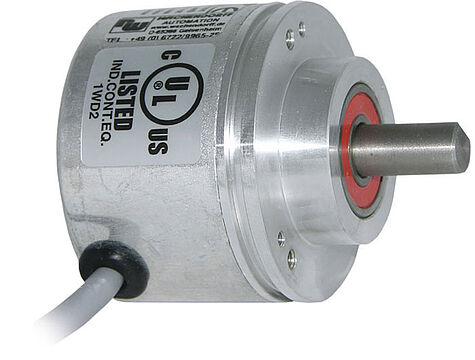

Drehgeber WDG58T
特点
  • 坚固的工业标准编码器
  • 通用的编码器
  • 整体防护等级可达IP40,轴防护IP54
  • 极高的机械安全性能
产品详细说明
法兰
夹紧法兰
每圈最大脉冲数/PPR
360 PPR, 500 PPR, 1024 PPR
外壳
Ø 58 mm
轴径
Ø 10 mm
轴长: 20 mm
轴允许最大负载径向: 220 N
轴允许最大负载轴向: 120 N
最大运行速度
8000 rpm
输出电路
HTL
HTL, 带反相
输出频率
≤ 1024 ppr, max. 150 kHz
供电电压
5 VDC ~ 30 VDC
消耗电流: typ. 70 mA

环境参数

ESD (DIN EN 61000-4-2):

8 kV

Burst (DIN EN 61000-4-4):

2 kV

包括EMC:

DIN EN 61000-6-2
DIN EN 61000-6-3

Vibration:
(DIN EN 60068-2-6)

50 m/s2 (10 Hz~2000 Hz)

Shock:
(DIN EN 60068-2-27)

1000 m/s2 (6 ms)

设计:

符合DIN VDE 0160

Customs information

Customs tariff number:

90318020

Country of origin:

Germany

工作温度
-10°C ~ +70°C
防护等级
IP40, 轴防护 IP54
STEP查看器/STEP数据:

您需要的STEP文件没有被列出:
需要STEP文件 这里

描述ABN带反向信号

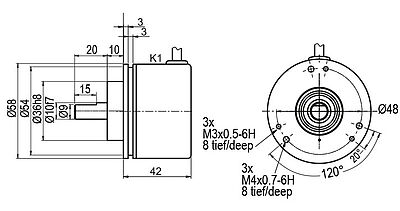

K1径向, 屏蔽线未与编码器外壳连接 (IP40)
分配
 K1
电路R30
负极 GND白色
正极 (+) Vcc棕色
A绿色
B黄色
N灰色
故障预警-
A 反向红色
B 反向粉色
N 反向蓝色
屏蔽多股绞合线
360, 500, 1024 PPR
供电电压 VDC
5 - 30 VDC
消耗电流
typ. 70 mA
信号波形
方波
输出电路
HTL, 带反相 (TTL/RS422兼容 at 5 VDC)
通道
AB, ABN, 和反向信号
输出
push-pull
负载
max.40 mA/ 通道
信号电平 mA
at 20 mA
信号高电平H>
H > (+)Vcc - 10 % Vcc
信号低电平L<
L < 2.5 VDC
输出频率
max. 200 kHz
保护电路
只有反极性保护
光源故障预警功能
